4 Dräger RVP 5000
Verwendungszweck
2 Verwendungszweck
Das Dräger RVP 5000 ist ein Display zur grafischen Visualisie-
rung von Gaskonzentrationen aus einem Dräger REGARD
System mit bis zu 99 Kanälen.
2.1 Produktmerkmale
z 8,4" TFT Display
z 24 V DC Spannungsversorgung
z Touch-Screen
z RS485 Kommunikationsschnittstelle zum Dräger REGARD
z CompactFlash - Port
z Optionaler Datenspeicher
z Optionales Webinterface über Ethernet-Port
z Bis zu maximal 99 Kanälen aus einer REGARD Zentralein-
heit verwaltbar
z Darstellung von Messwerten
z Darstellung von Alarmen / Ereignisfenster
z Tabellarische oder Balkenanzeige
z Einfache Konfiguration durch Copy & Paste einer Konfigu-
rationsdatei
z Darstellung von Gasart, Einheit und kundenspezifischer
Tag-Eingabe
z Kurztrend (bis zu 17 Minuten)
z Akustische und visuelle Alarmierung
z Visualisierung bei Alarm und Störung
z Update der Firmware über CompactFlash Speicher Karte
möglich

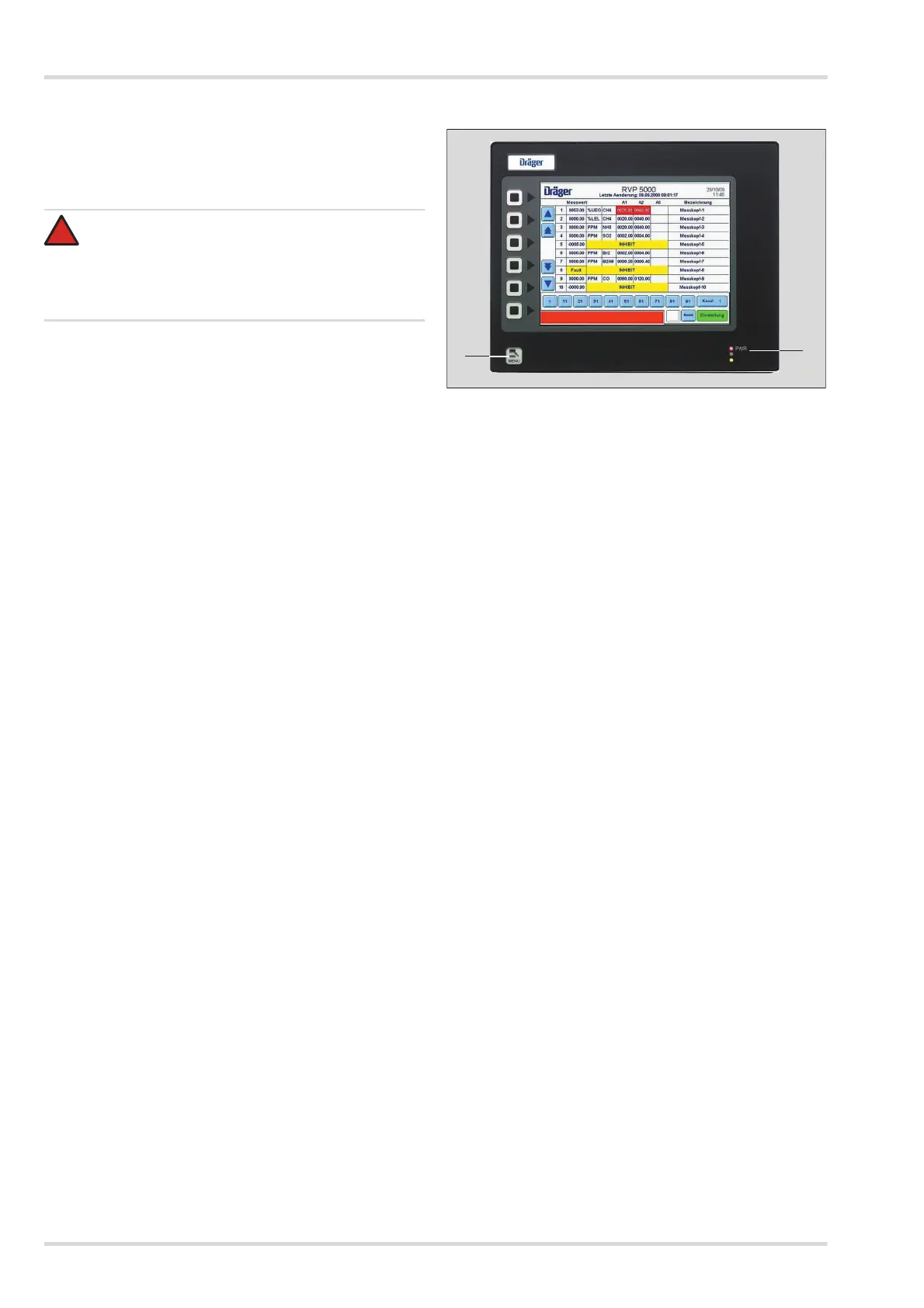

3 Bedien- und Anzeigeelemente
GEFAHR
Explosionsgefahr!
Das Dräger RVP 5000 ist nicht dafür bestimmt oder zu-
gelassen, in Bereichen zu arbeiten, in denen es zu ei-
ner möglichen Entwicklung von zündfähigen oder
explosiven Gasgemischen kommen kann.
!
1 MENU-Taste Mit dieser Taste gelangt man zurück zum
Startbildschirm.
2LEDs
Rot (PWR):
Blinkend Gerät startet, keine Konfiguration geladen.
Dauerhaft Gerät ist im Betriebsmodus.
Gelb:
Aus Keine CompactFlash-Speicherkarte vorhan-
den.
Dauerhaft CompactFlash-Speicherkarte vorhanden.
Schnelles
Blinken
CompactFlash-Speicherkarte wird geprüft.
Gerät schreibt Daten auf die CompactFlash-
Speicherkarte.
Blinken CompactFlash-Speicherkarte falsch
formatiert.
Grün:
Blinkend Mindestens eine Meldung steht im Ereignis-
fenster an.
Dauerhaft Konfiguration ist geladen und es stehen
keine Meldungen im Ereignisfenster an.
03233194_de.eps
2
1
