Dräger RVP 5000 - 4 Installation; Mechanische Installation

Installation
Dräger RVP 5000 5
4 Installation

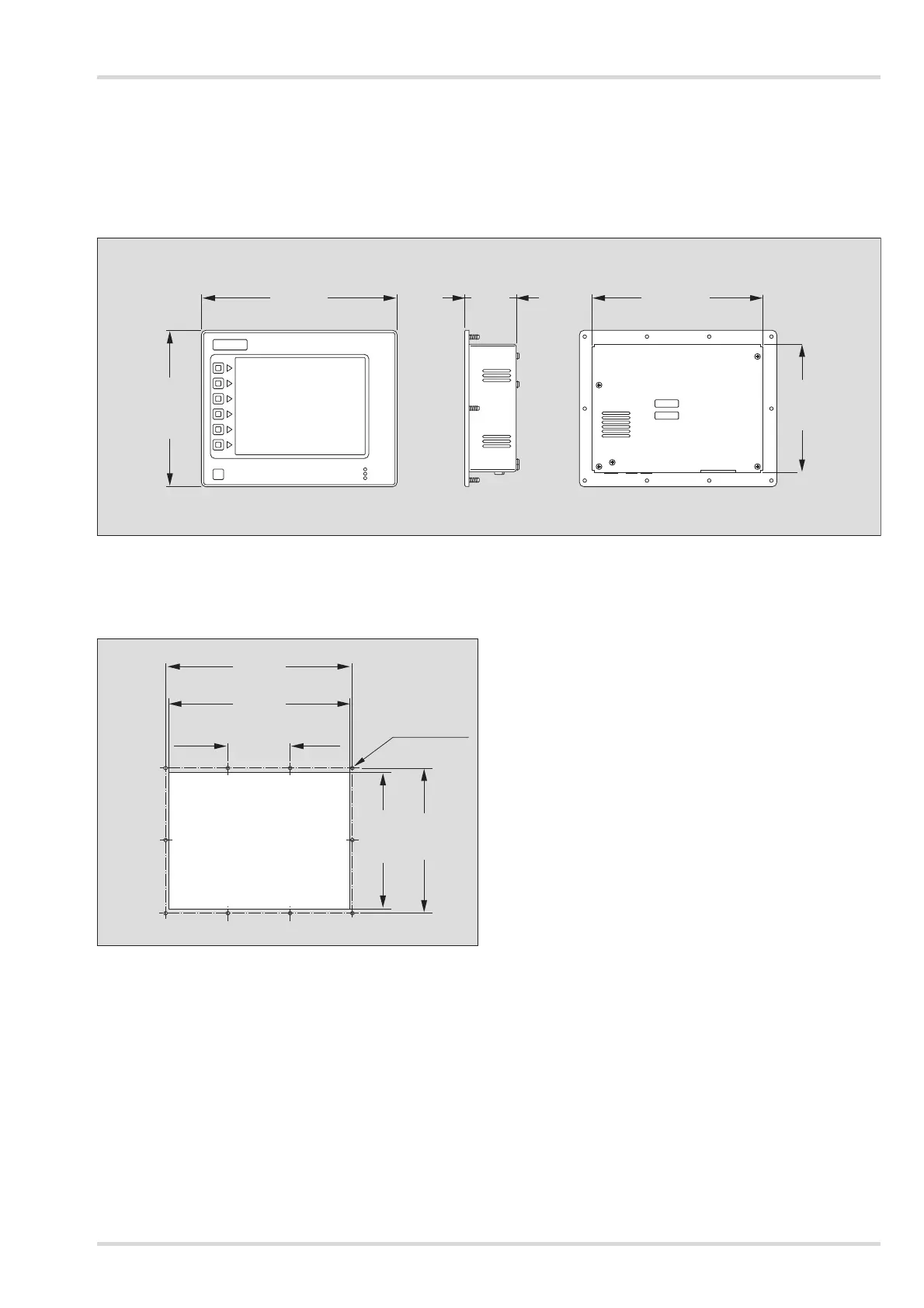

4.1 Mechanische Installation
Das Dräger RVP 5000 ist für den Einbau in einem
Schaltschrank oder einer Schalttafel vorgesehen.
Ausschnitt und Bohrungen entsprechend den Einbaumaßen
herstellen.
z Abmessungen in mm (inch)
z Alle Toleranzen ±0,25 mm (±0,010")
z Dräger RVP 5000 einsetzen und anschrauben
05133194.eps
207,8 mm
(8.18”)
172 mm
(6.77”)
262 mm
(10.32”)
228 mm
(8.96”)
73 mm
(2.9”)
05533194.eps
177,3 mm
(6.98”)
247,7 mm
(9.75”)
10 x Ø4,8 mm
(Ø0.188”)
82,6 mm
(3.25”)
231,5 mm
(9.115”)
193 mm
(7.6”)
