Dräger RVP 5000 Technical Handbook

System
Dräger RVP 5000 7
5System

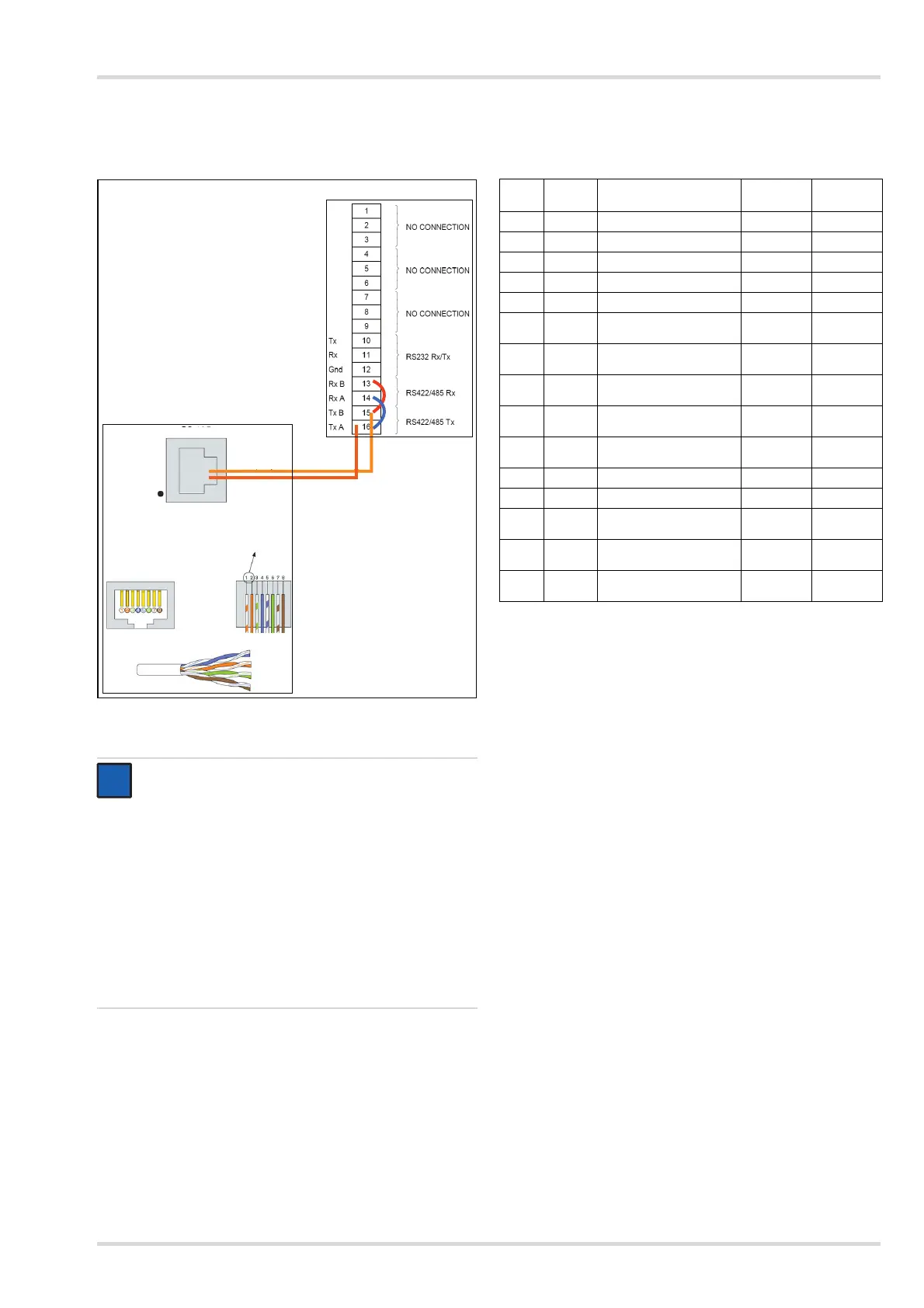

RS485-Anschluss zur Dräger-REGARD-Modbus Karte Einstellung REGARD Modbus Karte
SW2: Schalter auf der REGARD Modbuskarte auf RS422/485
setzen
HINWEIS
Wichtige Information zum installierten REGARD Sys-
tem!
Es wird empfohlen, das Dräger RVP 5000 nur mit
einem REGARD System bestehend aus Kanalkarten
mit ATEX Zulassung neuester Variante zu betreiben
(ab Softwareversion 3.0).
Bei Verwendung der REGARD 8-fach-Kanalkarte mit
der Softwareversion 2.5 wird eine voreingestellte
Selbsthaltung der Messbereichüberschreitung "FSD"
(Full Scale Display) nach Unterschreitung des FSD
nicht korrekt auf dem Dräger RVP 5000 dargestellt
(REGARD System zeigt "FSD", RVP 5000 zeigt Mess-
wert).
Dräger Regard Modbus Card
Dräger RVP 5000
ORY 5 4PR/24 A
RS 485
RJ45
O/O G/B B/G Br/Br
05633194.eps
TxB
COMM
TxEN
RxB
RxA
TxA
(Pin8) TxA
(Pin1) TxB
T x B (PIN1)
T x A (Pin2)
T x B (PIN1)
T x A (Pin2)
i
i
Befehl
Befehls-
name
Funktion
Softwareversion V 1.9
Stand. Ein-
stellung
Einstellung
RVP 5000
00-0 QUIT Befehlmodus verlassen
00-1 P.WD Kennwort eingeben CCCC
00-2 SAVE Einstellungen sichern
00-3 PCHG Kennwort ändern CCCC
14-0 TLED Anzeige & LEDs testen
14-6 TSLV
Regard-Kommunikation
testen
14-7 TBUS
Modbus-Kommunikation
testen
52-1 GATE
Modbus-Slave-Nummer
einstellen
11
52-2 BAD2
Funktion 02 Ausnahmen
unterdrücken
YES NO
52-3 BAD4
Funktion 04 Ausnahmen
unterdrücken
YES NO
52-4 BAUD Baudrate einstellen 4800 9600
52-5 PRTY Parität einstellen NONE NONE
52-6 CKSM
Regard Kommunikations-
Prüfsumme
CRC CRC
52-7 FRMT
Gaskonzentrations-Format
einstellen
SIGN SIGN
60-1 DISP
Anzeige ein- oder
ausschalten
OFF ON
