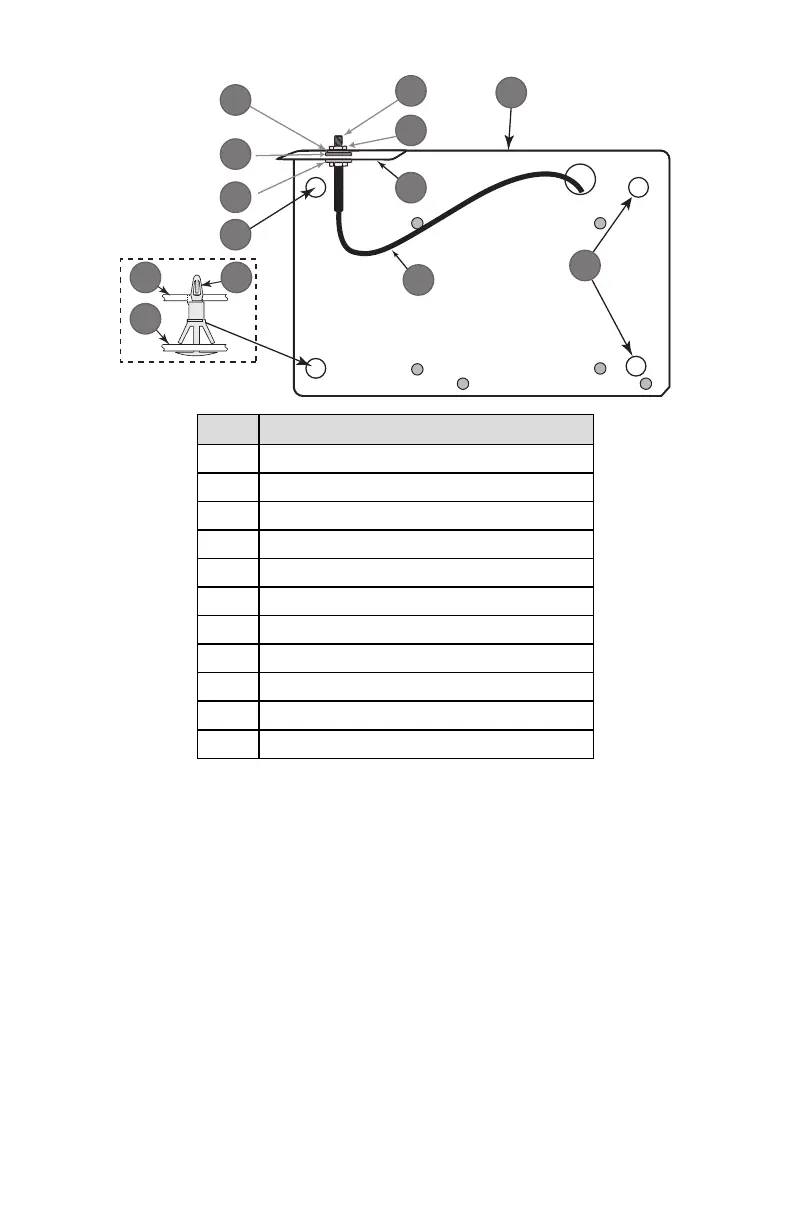

CF:Figure1: Support de montage du communicateur
Élément Description
1 Tige filetée d’antenne extérieure
2 Écrou en laiton
3 Rondelle en laiton
4 Rondelle en nylon (plate)
5 Onglet de fixation d’antenne
6 Rondelle en nylon à douille (rondelle plate plus épaisse)
7 Câble d'antenne
8 Trous de fixation
9 Plaque de montage
10 Carte du communicateur
11 Entretoise
2.
Installez le communicateur dans la centrale:
a.
Reliez une extrémité du câble PC-LINK à l’adaptateur PCLINK_2 de la centrale (le fil rouge doit être relié à la
borne sur le côté droit de l’adaptateur PCLINK_2 de la centrale, comme illustré à la Figure 3.
b. Insérez le communicateur assemblé dans la centrale.
REMARQUE: Assurez-vous que le connecteur fileté de l’antenne est visible par le trou défonçable situé en
haut à droite de la centrale.
c. Placez la rondelle en nylon avec bague (rondelle plate épaisse) sur la partie filetée du câble d’antenne.
Insérez la partie filetée par le trou défonçable de support d’antenne situé en haut à droite de la centrale.
d. Placez la deuxième rondelle en nylon (plate), puis la rondelle et l’écrou en laiton, sur la partie filetée du
câble, à l’extérieur de la centrale. Serrez l’ensemble à la main uniquement (vissez avec les doigts;ne ser-
rez pas excessivement l’ensemble antenne).
e.
Positionnez le trou de vis sur la paroi droite de la centrale. Voir la Figure2 «vis». Alignez le communicateur
assemblé avec la paroi latérale de la centrale et,à l’aide de la visfournie, fixez le support de montage sur la
centrale.
f. Reliez l’autre extrémité du câble PC-LINK au transmetteur (le fil rouge doit être relié à la borne sur le côté
droit de l’adaptateur PC-LINK du transmetteur, comme illustré à la Figure 3).
g. En appuyant légèrement (uniquement avec les doigts), reliez l’antenne fouet blanche quadribande fournie
au connecteur fileté de l’antenne situé en haut de la centrale.
10
