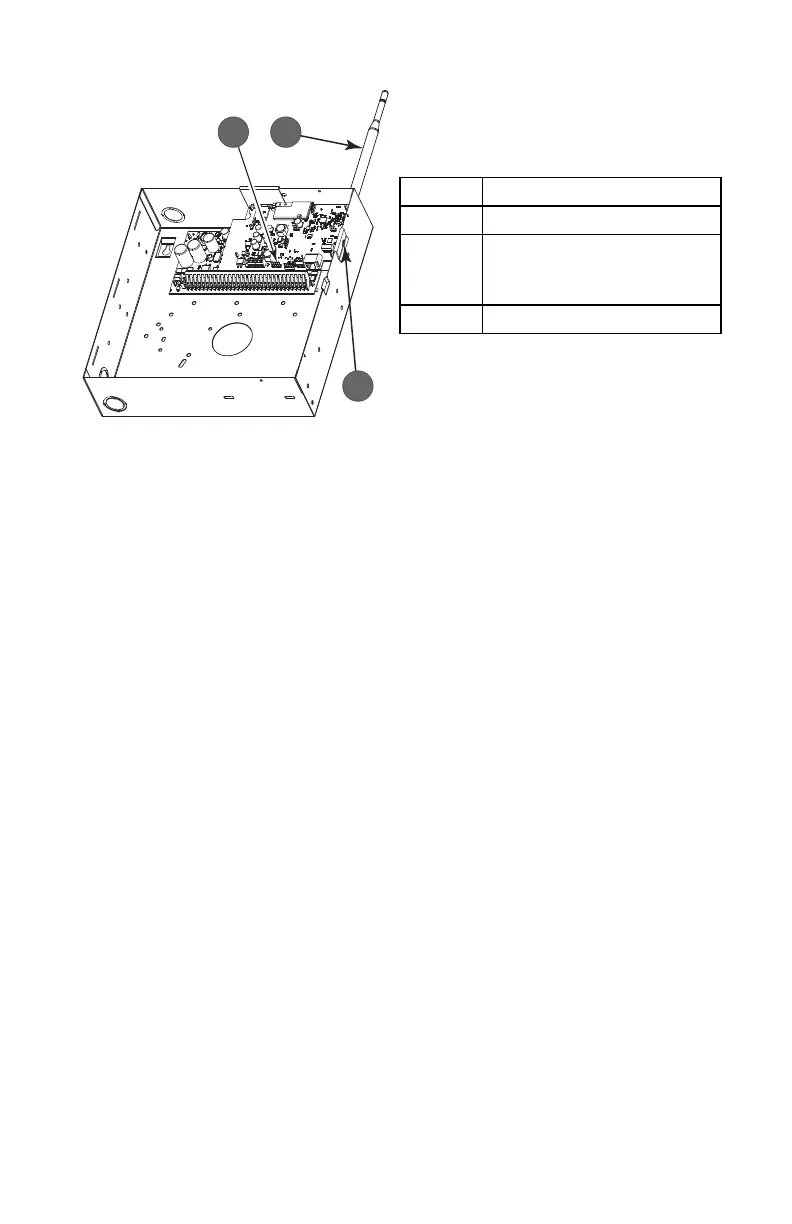

CF:Figure2: Panneau de commande HS2016/2016-4/2032/2064/2128
Élément Description
1 Connecteur du câble PC-Link
2
Antenne fouet quadribande - Exercez
une légère pression pour fixer
l’antenne avec les doigts uniquement.
3 vis
ATTENTION! - Les modules 3G2080(R)E/TL2803G(R)E/LE2080(R)/TL280LE(R) sont de puissance limitée.
Ne faites pas passer de câblage par-dessus les circuits imprimés. Maintenez une séparation de 25,4 mm.
(1”) entre les circuits imprimés et le câblage. Une séparation d’au minimum 7 mm (¼”) doit être maintenue
en tous points entre les câblages de puissance non limitée et ceux de puissance limitée.
3.
Pour câbler électriquement le transmetteur sur la centrale, procédez comme suit (Voir Figure 3) :
a.
Débranchez de la centrale les deux connexions de l’alimentation secteur et de la batterie et débranchez
la ligne téléphonique.
b.
Vérifiez que la carte SIM est bien insérée dans son support et qu’elle est verrouillée.
4.
Installez le câble réseau (modèlesTL uniquement). Faites passer le câble Ethernet CAT5 par l’arrière de la
centrale et branchez-le sur la prise RJ45 du communicateur.
5.
Établissez la connexion RS-232 (modèles R uniquement). Si vous utilisez un transmetteur de tierce partie,
effectuez les connexions comme indiqué dans le tableau3.
REMARQUE: Avant de quitter les locaux, les lignes de communication Ethernet doivent d’abord être connectées
à un dispositif de type NID agréé (qui convient aux autorités locales). Tous les câblages doivent être effec-
tués dans le respectdes codes électriques locaux.
