DSC LE2080 Installation Guide

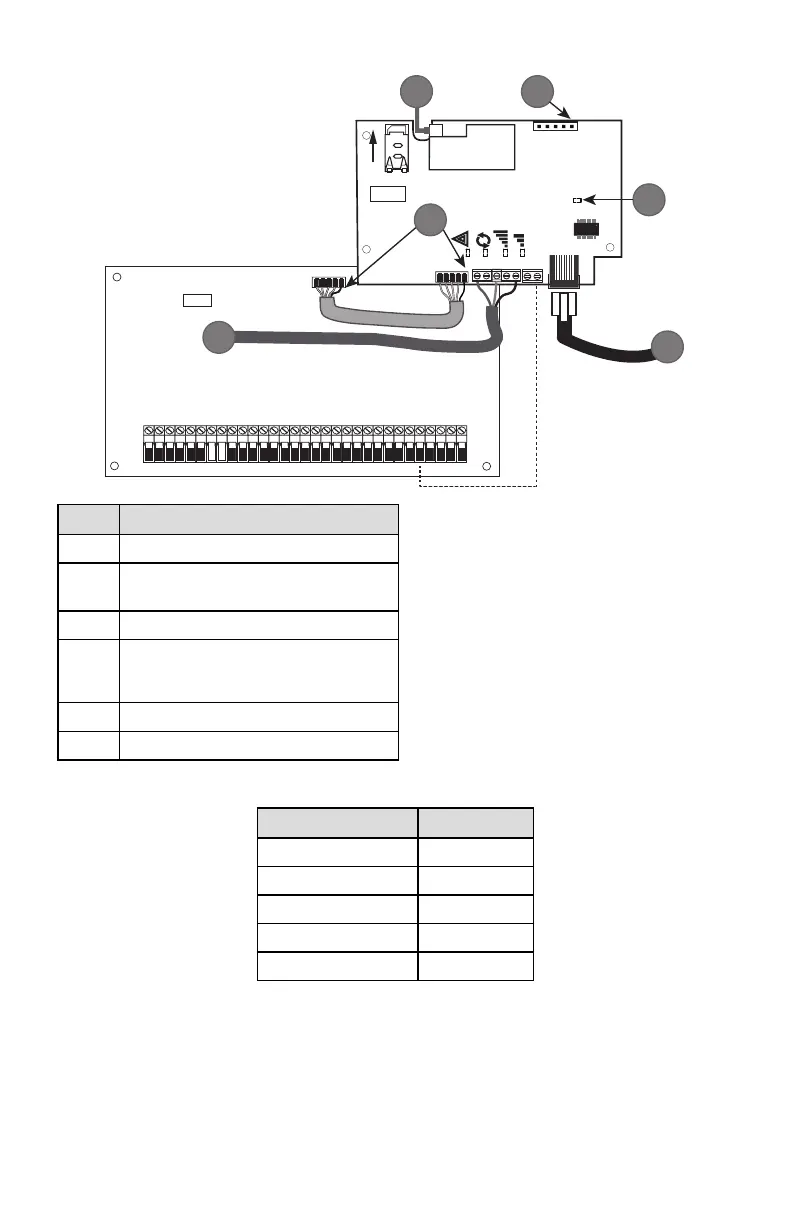

CF:Figure3: Schéma de câblage du communicateur
AUDIO/DEFAULT
DSC
UA685
PC-LINK
PCLINK_2
COM
TL2803G(R)E
3G2080(R)E
TL280(R)E
TL280LE(R)
LE2080(R)
AC AC
Z1 COM Z2 Z3 COM Z4 Z5 COM Z6 Z7 COM Z8
AUX+
BELL +
PGM1 PGM3
RING T-1
HS2016/2032/2064/2128
3G/LTE Radio
UA621
L
o
c
k
1
RJ-45
GRN YEL
TIP R-1
BLK
RED AUX -
BELL - EGND
TX+
GND
TX-
RX+ RX-
SHLD
SIM
PGM2 PGM4
4
1 2
3
5
6
Élément Description
1 Vers antenne externe
2
AUDIO/VALEUR PAR DÉFAUT
Cavalier sur les broches4 et 5 pour réinitialiser
3 Lien réseau - jaune
4
A partir du NID,n’utilisezqu’un câble CAT5
agréé d’une longueur maximale
de 100m (328pieds).
5 RS-232 vers l’équipement tiers
6 Fil rouge
Tension nominale et courant nominal d’entrée:
l +10,8V ~ +12,5V CC
l 90mA 3G2080(R)E/120mA TL2803G(R)E au repos;
l
9090mA 3G2080(R)E/ LE2080(R)/LE2080-EU
l
120mA TL2803G(R)E/ TL280LE(R)/TL280LE-EU
l 100mA TL280(R)E
l 400mA en alarme
Alimentation électrique minimum. Centrale DSC:
l Transformateur 16,5VAC, 40VA
l Batterie 12VCC, 7Ah
CT:Tableau 4:Connexions RS-232
Dispositif de tierce partie Transmetteur
TX (ROUGE)* RX+
Inutilisé RX-
RX (VERT)* TX+
Inutilisé TX-
TERRE (NOIR) Masse
* Les couleurs des fils correspondent à celles du câble fourni dans la boîte du produit.
6.
Effectuez les opérations suivantes pour la mise en route initiale de la centrale après installation du
communicateur:
a.
Rebranchez l’alimentation secteur et le connecteur + de la batterie à la centrale.
(Le communicateur et la centrale se mettront sous tension ensemble).
b.
Les témoins LED rouge et jaune du transmetteur clignotent ensemble pendant l’initialisation. Les témoins
LED rouge et jaune doivent continuer à clignoter jusqu’à ce que l’appareil ait communiqué correctement
avec tous les récepteurs programmés.
12
