dSPACE CLP1104 User Manual

Connector Pinouts and LEDs ▲ ■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■
■
DS1104 Hardware Installation and Configuration March 2004
I■■■■■■■■■■■■■ ▼
82
■■■■■■■■■■■■■■■▼

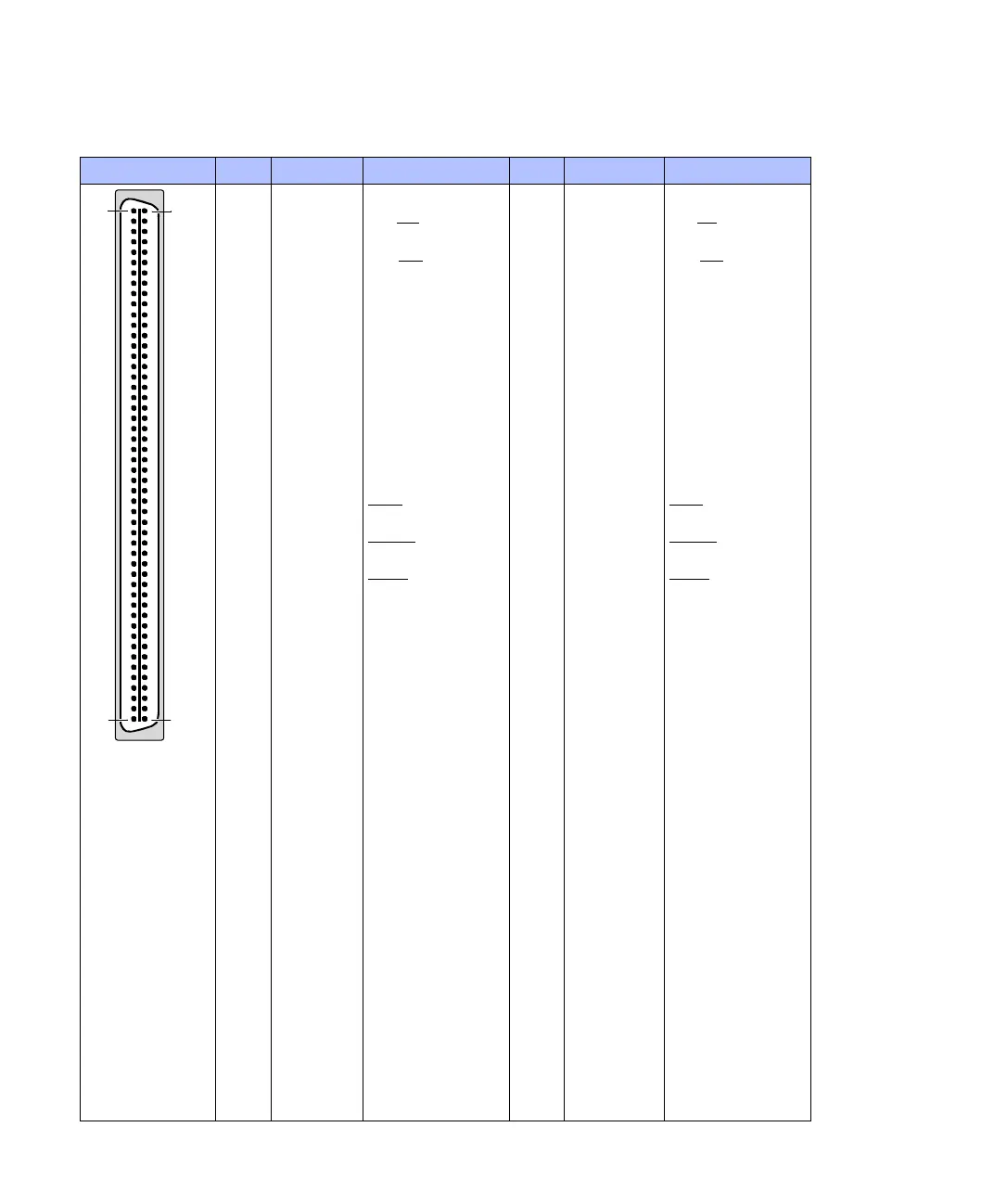

I/O Connector (P1) Pin Sub-D Pin Signal Pin Sub-D Pin Signal
P1 1 P1B 1 GND P1 2 P1A 1 GND
P1 3 P1B 34 DCD (CTS) P1 4 P1A 34 (RTS)
P1 5 P1B 18 CTS (CTS
) P1 6 P1A 18 RTS (RTS)
P1 7 P1B 2 DSR (RXD) P1 8 P1A 2 DTR (TXD)
P1 9 P1B 35 RXD (RXD
)P110P1A35TXD (TXD)
P1 11 P1B 19 SSOMI P1 12 P1A 19 SCAP4
P1 13 P1B 3 SSIMO P1 14 P1A 3 SCAP3
P1 15 P1B 36 SSTE P1 16 P1A 36 SCAP2
P1 17 P1B 20 SSCLK P1 18 P1A 20 SCAP1
P1 19 P1B 4 VCC (+5 V) P1 20 P1A 4 VCC (+5 V)
P1 21 P1B 37 ST3PWM P1 22 P1A 37 SPWM6
P1 23 P1B 21 ST2PWM P1 24 P1A 21 SPWM5
P1 25 P1B 5 ST1PWM P1 26 P1A 5 SPWM4
P1 27 P1B 38 SPWM9 P1 28 P1A 38 SPWM3
P1 29 P1B 22 SPWM8 P1 30 P1A 22 SPWM2
P1 31 P1B 6 SPWM7 P1 32 P1A 6 SPWM1
P1 33 P1B 39 GND P1 34 P1A 39 GND
P1 35 P1B 23 IDX(2)
P1 36 P1A 23 IDX(1)
P1 37 P1B 7 IDX(2) P1 38 P1A 7 IDX(1)
P1 39 P1B 40 PHI90(2)
P1 40 P1A 40 PHI90(1)
P1 41 P1B 24 PHI90(2) P1 42 P1A 24 PHI90(1)
P1 43 P1B 8 PHI0(2)
P1 44 P1A 8 PHI0(1)
P1 45 P1B 41 PHI0(2) P1 46 P1A 41 PHI0(1)
P1 47 P1B 25 GND P1 48 P1A 25 GND
P1 49 P1B 9 IO19 P1 50 P1A 9 IO18
P1 51 P1B 42 IO17 P1 52 P1A 42 IO16
P1 53 P1B 26 IO15 P1 54 P1A 26 IO14
P1 55 P1B 10 IO13 P1 56 P1A 10 IO12
P1 57 P1B 43 IO11 P1 58 P1A 43 IO10
P1 59 P1B 27 IO9 P1 60 P1A 27 IO8
P1 61 P1B 11 IO7 P1 62 P1A 11 IO6
P1 63 P1B 44 IO5 P1 64 P1A 44 IO4
P1 65 P1B 28 IO3 P1 66 P1A 28 IO2
P1 67 P1B 12 IO1 P1 68 P1A 12 IO0
P1 69 P1B 45 GND P1 70 P1A 45 GND
P1 71 P1B 29 DACH8 P1 72 P1A 29 DACH7
P1 73 P1B 13 GND P1 74 P1A 13 GND
P1 75 P1B 46 DACH6 P1 76 P1A 46 DACH5
P1 77 P1B 30 GND P1 78 P1A 30 GND
P1 79 P1B 14 DACH4 P1 80 P1A 14 DACH3
P1 81 P1B 47 GND P1 82 P1A 47 GND
P1 83 P1B 31 DACH2 P1 84 P1A 31 DACH1
P1 85 P1B 15 GND P1 86 P1A 15 GND
P1 87 P1B 48 ADCH8 P1 88 P1A 48 ADCH7
P1 89 P1B 32 GND P1 90 P1A 32 GND
P1 91 P1B 16 ADCH6 P1 92 P1A 16 ADCH5
P1 93 P1B 49 GND P1 94 P1A 49 GND
P1 95 P1B 33 ADCH4 P1 96 P1A 33 ADCH3
P1 97 P1B 17 GND P1 98 P1A 17 GND
P1 99 P1B 50 ADCH2 P1 100 P1A 50 ADCH1
21
99 100
