Connector Pinouts and LEDs
DS1104 Hardware Installation and Configuration March 2004
83
▲
■■■■■■■■■■I
▲■■■■■■■■■■■■■■■
Pinout of
Sub-D connectors
Because the pin numbering used for Sub-D connectors is not
standardized, the following illustrations show the numbering used
(viewed from the top of a female connector).
C
Do not rely on the numbers written on Sub-D connectors.
The table below shows the pin assignment of the Sub-D connector
P1A. Signal names in parentheses apply when the UART is set to the
RS422 or RS485 mode.

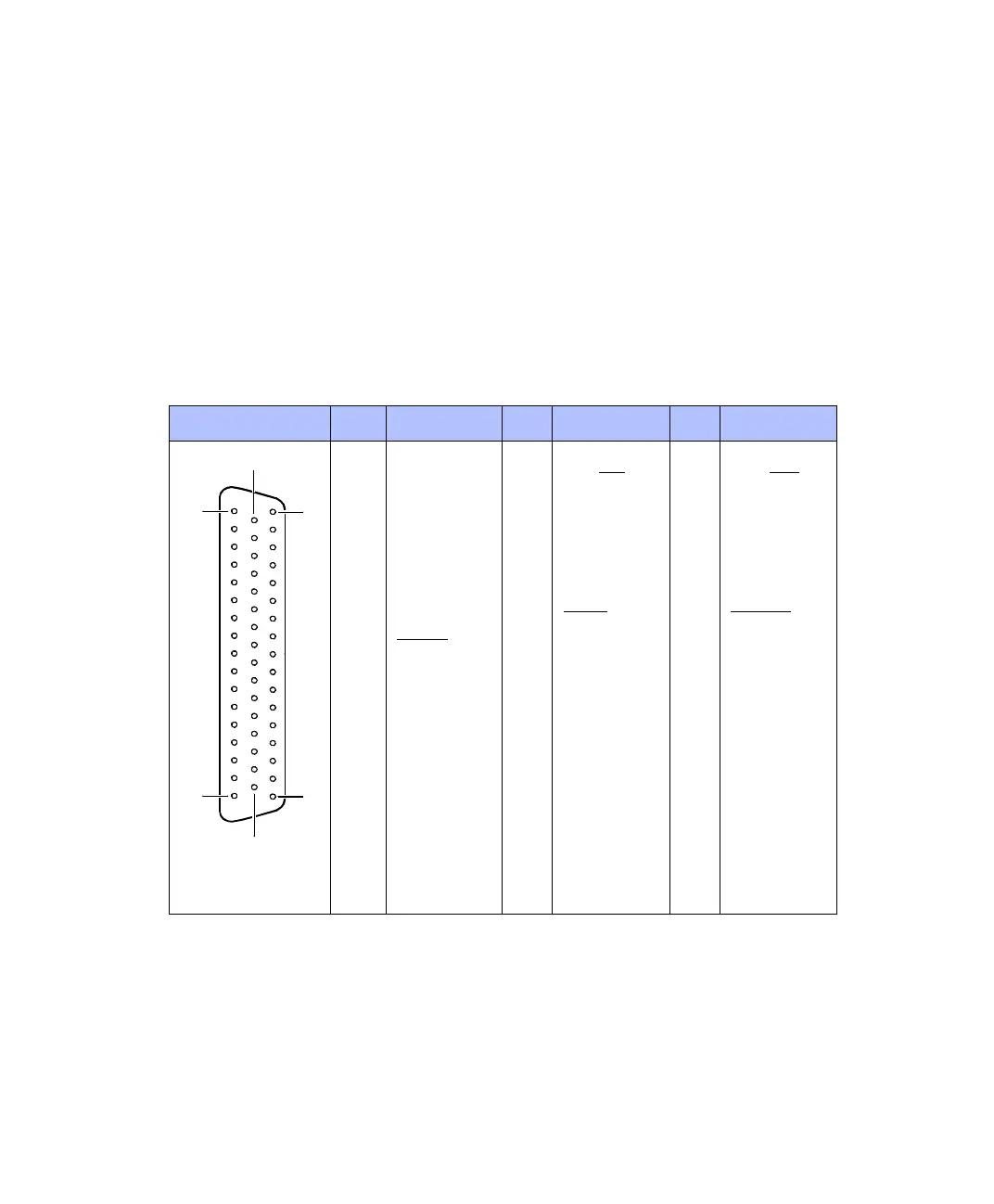

Connector P1A Pin Signal Pin Signal Pin Signal
1GND 34(RTS)
2 DTR (TXD) 18 RTS (RTS) 35 TXD (TXD)
3 SCAP3 19 SCAP4 36 SCAP2
4 VCC (+5 V) 20 SCAP1 37 SPWM6
5 SPWM4 21 SPWM5 38 SPWM3
6 SPWM1 22 SPWM2 39 GND
7 IDX(1) 23 IDX(1)
40 PHI90(1)
8 PHI0(1) 24 PHI90(1) 41 PHI0(1)
9IO18 25GND 42IO16
10 IO12 26 IO14 43 IO10
11 IO6 27 IO8 44 IO4
12 IO0 28 IO2 45 GND
13 GND 29 DACH7 46 DACH5
14 DACH3 30 GND 47 GND
15 GND 31 DACH1 48 ADCH7
16 ADCH5 32 GND 49 GND
17 GND 33 ADCH3 50 ADCH1
1
34
18
50
33
17
