F
11

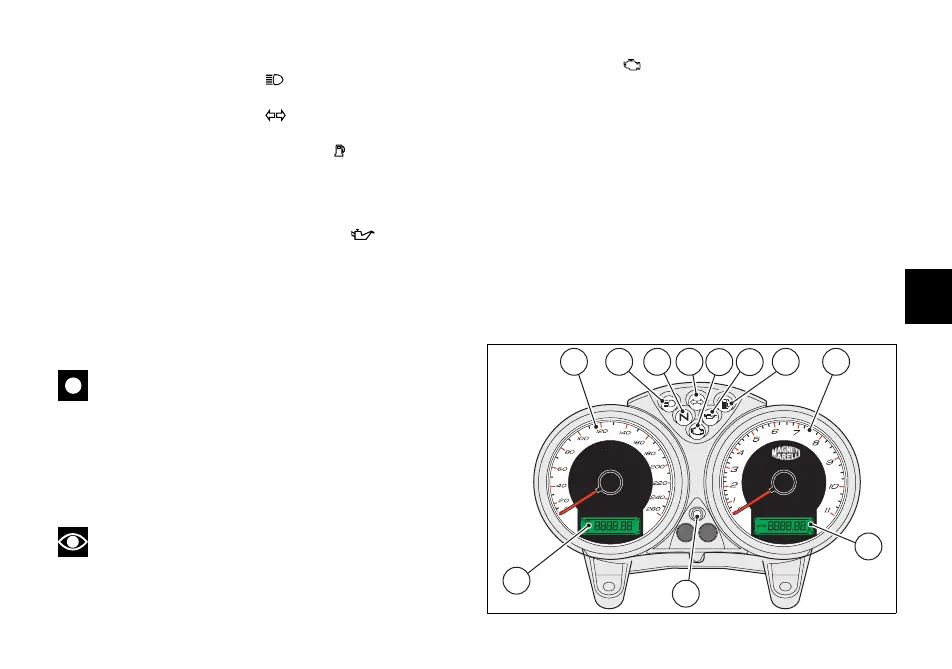

Tableau de bord (fig. 4)
1) Témoin de feu de route (bleu).
Il s’allume pour indiquer que le feu de route est allumé.
2) Témoin des clignotants (vert).
Il s’allume et clignote lorsqu’un clignotant est en fonction.
3) Témoin de réserve de carburant (jaune).
Il s’allume lorsqu’il ne reste plus que 3 litres de carburant
environ dans le réservoir (réserve).
4) Témoin de point mort N (vert).
Il s’allume quand le sélecteur est au point mort.
5) Témoin de pression d’huile moteur (rouge).
Il s’allume lorsque la pression de l’huile moteur est
insuffisante. Il doit s’allumer quand on tourne la clé de
contact en position ON, mais doit s’éteindre quelques
secondes après le démarrage du moteur.
Ce témoin peut s’allumer brièvement si le moteur est très
chaud, mais il devrait s’éteindre lorsque le régime de
rotation augmente.
Important
Ne pas utiliser la moto si le témoin reste allumé pour
ne pas risquer de causer de graves dommages au moteur.
6) Témoin jaune ambre
Il s’allume et clignote quand la moto est stationnée
(système d’anti-démarrage enclenché) ; il permet
également le diagnostic du système d’anti-démarrage.
Note
Quand le système d’anti-démarrage est enclenché,
le voyant clignote pendant 24 heures, après quoi il s’éteint
(sans toutefois désactiver le système d’anti-démarrage).
7) Témoin EOBD (jaune ambre).
Il s’allume pour signaler le blocage du moteur. Il s’éteint
après quelques secondes (normalement après 1,8 - 2 s).
8) Compteur de vitesse (km/h).
Il indique la vitesse de la moto
a) LCD (1) :
- Compteur kilométrique (km).
Il indique la distance totale parcourue par la moto.
- Totaliseur journalier (km).
Il indique la distance parcourue depuis la dernière
remise à zéro.
9) Compte-tours (min
-1
).
Il indique le régime du moteur en tours par minute.
b) LCD (2) :
- Horloge
- Température de l'huile
1
4 2
7 5
3
8 9
a
b
6
fig. 4
