Relé 1
Relé 2
VENTILADOR
PTC (NTC)
4-20mA
MODBUS
RS485
0-10 V
IN1
IN2
IN3
IN4
Saídas que atuam conforme programado na seção 5. PARÂMETROS AVANÇADOS.
Essas saídas são livres de potencial e com uma carga máxima de 5 amperes a 230 Vac.
No modo de funcionamento com suporte de parede, uma vez que não dispomos do arrefecimento do próprio ventilador,
utilizaremos de série o sistema de ventilação que está equipado com o referido suporte para efectuar este arrefecimento.
Esta saída é de 24Vcc e é acionada sempre que o inversor estiver acionando o motor.
Nesta entrada podemos conectar uma sonda de temperatura do motor, que nos permitirá monitorar seu estado. Permite a conexão de uma sonda PTC ou NTC.
O tipo de apalpador pode ser selecionado conforme programado na seção 5. PARÂMETROS AVANÇADOS.
Conexão do transdutor de pressão ou sensor de temperatura (sempre 4-20 mA), mantendo a polaridade correta indicada no diagrama de
conexões do próprio transdutor.
No caso de apenas um sensor, sempre conecte 4-20mA (1)à entrada.
No caso do segundo sensor, conecte-o 4-20mA (2) à entrada.
Permite o monitoramento do inversor de frequência através do protocolo de comunicação MODBUS.
Podemos ajustar a configuração da comunicação MODBUS conforme a seção 6 programada. CONFIGURAÇÕES FINAS.
Notas: Para o parâmetro MODBUS, consulte a seção MODBUS.

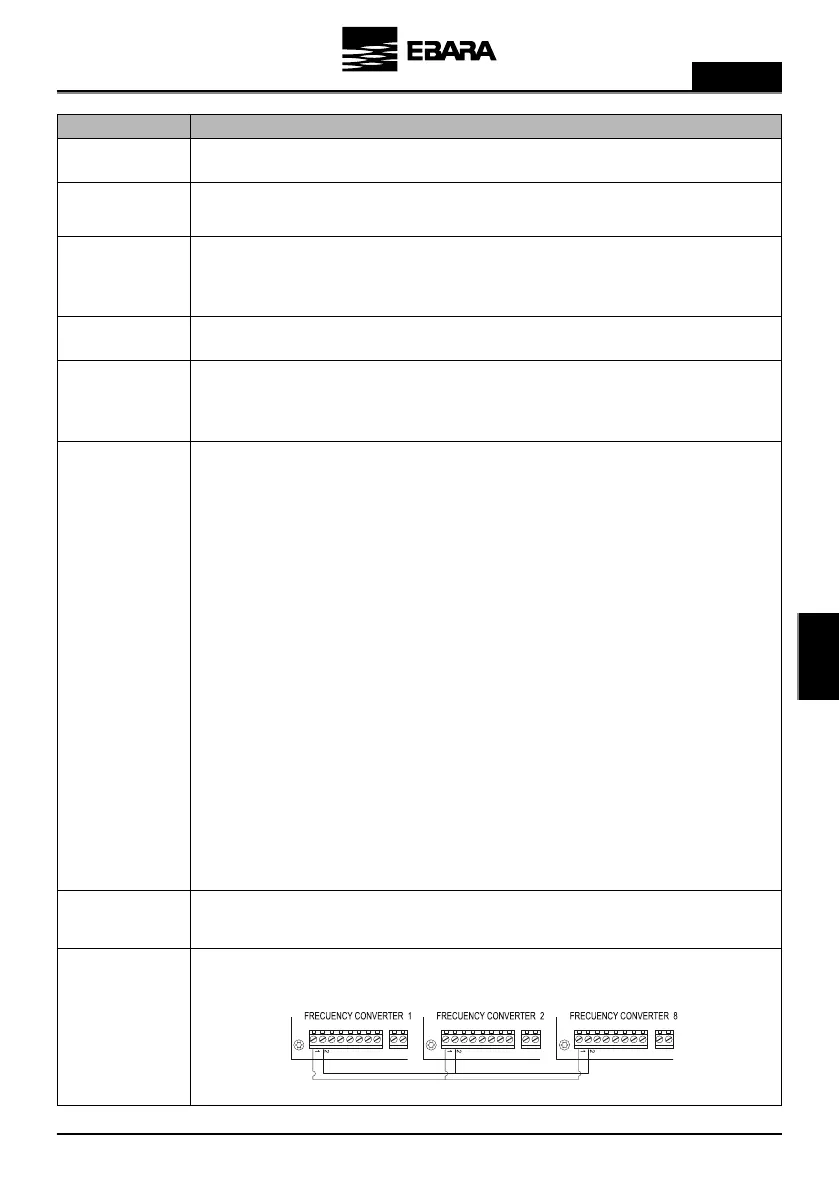

Nestes terminais deve ser efectuada a interligação das diferentes unidades que pretendemos comunicar (máximo 8). A conexão é feita ponto a
ponto. Os terminais 1 devem ser conectados entre si da mesma forma que os terminais 2.
Entrada externa que permite modificar a velocidade de giro do motor com o auxílio de um potenciômetro conforme especificado no item 5.
PARÂMETROS AVANÇADOS.
A entrada possui 3 contatos: +10, AI1, GND.
Se você tiver um potenciômetro com alimentação própria em 10 V, conecte o sinal entre AI1 e GND.
Se você possui um potenciômetro que não possui alimentação própria, conecte a entrada do potenciômetro entre +10 e GND e a saída do
potenciômetro no AI1.
Esta função pode ser habilitada fechando uma das portas de entrada digital e configurando para “Slave 0-10V” em 5. PARÂMETROS
AVANÇADOS.
A lógica de controle é:
Nos modos A (pressão constante), B (pressão diferencial), D (temperatura constante) e E (temperatura diferencial): (Figuras 3a na página nº 383)
- Pare abaixo de 1V.
- Velocidade máxima acima de 9V.
- Aceleração / desaceleração linear entre 1V e 9V.
No modo C (Velocidade Fixa), a lógica depende do Setpoint 1V do Slave e do valor do Setpoint do Slave 9
a) O ponto de ajuste Slave 1V é menor do que o ponto de ajuste Slave 9V: (Figuras 3b na página nº
383
)
- Pare abaixo de 0,5V
- Sinal de entrada abaixo de 1V e Bomba DESLIGADA -> Bomba DESLIGADA
- Sinal de entrada abaixo de 1V e bomba LIGADA -> Setpoint Escravo 1V
- Aceleração / desaceleração linear entre 1V e 9V.
- Sinal de entrada acima de 9V -> Setpoint escravo 9V
b) O ponto de ajuste Slave 1V é maior do que o ponto de ajuste Slave 9V: (Figuras 3c na página nº
383
)
- Pare acima de 9,5V
- Sinal de entrada acima de 9 V e Bomba DESLIGADA -> Bomba DESLIGADA
- Sinal de entrada acima de 9 V e bomba LIGADA -> Ponto de ajuste escravo de 9 V
- Aceleração / desaceleração linear entre 1V e 9V.
- Sinal de entrada abaixo de 1V -> Setpoint Escravo 1
- Input signal under 1V --> Slave 1V Setpoint
Nestas entradas podemos conectar qualquer contato livre de potencial que realizará as funções programadas na seção 5. PARÂMETROS
AVANÇADOS.
NOTAS: Não alimente essas entradas com tensão!
SINAL DESCRIÇÃO
