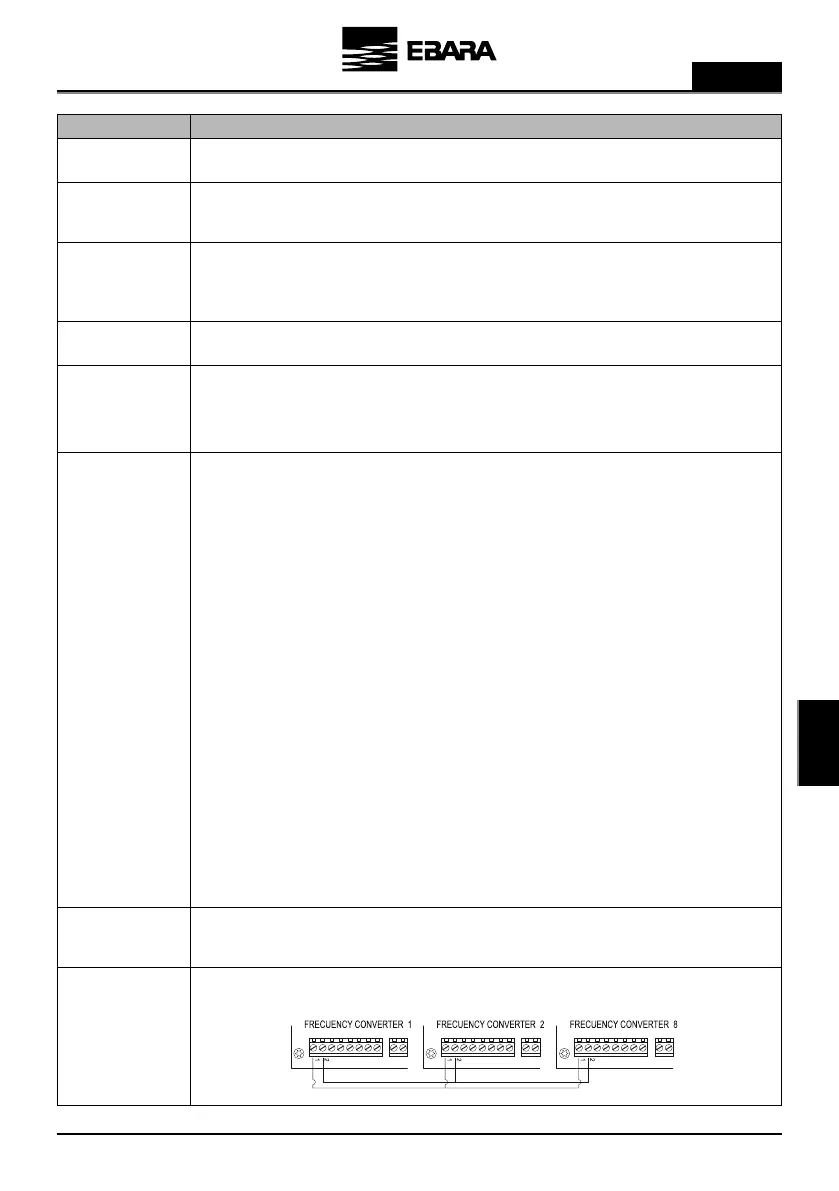

PL
277
PL
Przekaźnik 1
Przekaźnik 2
WENTYLATOR
PTC (NTC)
4-20mA
MODBUS
RS485
0-10 V
IN1
IN2
IN3
IN4
Wyjścia, działające w sposób zaprogramowany w punkcie 5. PARAMETRY ZAAWANSOWANE.
Wyjścia te są bezpotencjałowe i o maksymalnym obciążeniu 5 amperów przy 230Vac.
W trybie pracy ze wspornikiem ściennym, ponieważ nie ma chłodzenia samego wentylatora silnika, do tego chłodzenia wykorzysta się
system wentylacyjny, który jest standardowo wyposażony we wspomniany wspornik.
Wyjście to ma wartość 24VDC i jest aktywowane zawsze wtedy, gdy falownik uruchamia silnik.
Do tego wejścia możemy podłączyć sondę temperatury silnika, co pozwoli na monitorowanie jego stanu. Umożliwia podłączenie sondy PTC lub NTC.
Typ sondy może być wybrany zgodnie z programem przedstawionym w punkcie 5. PARAMETRY ZAAWANSOWANE.
Podłączenie przetwornika ciśnienia lub czujnika temperatury (zawsze 4-20 mA) z zachowaniem prawidłowej polaryzacji podanej na
schemacie połączeń samego przetwornika.
W przypadku jednego czujnika, zawsze podłączać do wejścia 4-20mA(1).
W przypadku drugiego czujnika, podłączyć go do wejścia 4-20mA(2).
Umożliwia on monitorowanie przemiennika częstotliwości za pomocą protokołu komunikacyjnego MODBUS.
Konfigurację komunikacji MODBUS możemy ustawić tak, jak zaprogramowano w punkcie 6. USTAWIENIA SZCZEGÓŁOWE.
Uwaga: Dla parametrów MODBUS, patrz rozdział MODBUS.
Na tych zaciskach należy wykonać połączenie różnych napędów, z którymi chcemy się komunikować (maksymalnie 8).
Połączenie jest wykonane punkt-punkt. Zaciski 1 muszą być połączone ze sobą w taki sam sposób jak zaciski 2.
Wejście zewnętrzne umożliwiające zmianę prędkości obrotowej silnika za pomocą potencjometru, zgodnie z opisem z punktu 5.
PARAMETRY ZAAWANSOWANE.
Wejście posiada 3 styki: +10, AI1, GND.
Posiadając potencjometr z własnym zasilaniem 10V, podłączyć sygnał pomiędzy AI1 i GND.
Posiadając potencjometr bez własnego zasilania, podłączyć wejście potencjometru pomiędzy +10 i GND, a wyjście potencjometru do AI1.
Funkcja ta może być aktywowana poprzez zamknięcie jednego z portów wejść cyfrowych i ustawienie go na “Slave 0-10V” w 5. PARAMETRY
ZAAWANSOWANE.
Logika sterowania jest następująca:
W trybach A (ciśnienie stałe), B (ciśnienie różnicowe), D (temperatura stała) i E (temperatura różnicowa): (Rys. 3a na stronie nr 383)
- Zatrzymanie poniżej 1V.
- Maksymalna prędkość powyżej 9V.
- Liniowe przyspieszanie/opóźnianie w zakresie od 1V do 9V.
W trybie C (stała prędkość) logika zależy od wartości zadanej Slave 1V i wartości zadanej Slave 9
a) Wartość zadana Slave 1V jest mniejsza niż wartość zadana Slave 9V: (Rys. 3b na stronie nr 383)
- Zatrzymanie poniżej 0,5V
- Sygnał wejściowy poniżej 1V i pompa wyłączona --> Pompa wyłączona
- Sygnał wejściowy poniżej 1V i pompa włączona --> Wartość zadana Slave 1V
- Liniowe przyspieszanie/opóźnianie pomiędzy 1V a 9V.
- Sygnał wejściowy powyżej 9V --> Wartość zadana Slave 9V
b) Wartość
zadana Slave 1V jest wyższa niż wartość zadana Slave 9V: (Rys. 3c na stronie nr 383)
- Zatrzymanie powyżej 9,5V
- Sygnał wejściowy powyżej 9V i pompa wyłączona --> Pompa wyłączona
- Sygnał wejściowy powyżej 9V i pompa włączona --> Wartość zadana Slave 9V
- Liniowe przyspieszanie/opóźnianie pomiędzy 1V a 9V.
- Sygnał wejściowy poniżej 1V --> Wartość zadana Slave 1V.
Do tych wejść możemy podłączyć dowolny styk bezpotencjałowy, który będzie wykonywał funkcje zaprogramowane w punkcie 5. PARAMETRY
ZAAWANSOWANE.
UWAGA: Nie doprowadzać napięcia do tych wejść!
SYGNAŁ OPIS
