Relè 1
Relè 2
VENTILATORE
PTC (NTC)
4-20mA
MODBUS
RS485
0-10 V
IN1
IN2
IN3
IN4
Uscite che agiscono come programmato nella sezione 5. PARAMETRI AVANZATI
Queste uscite sono libere da potenziale e con un carico massimo di 5 Ampere a 230Vac.
Nella modalità di funzionamento con supporto a parete, non avendo il raffreddamento del motoventilatore stesso, utilizzeremo il sistema di ventilazione di
cui tale supporto è dotato di serie per effettuare tale raffreddamento. Questa uscita è a 24Vdc e si attiva ogni volta che l’inverter sta attivando il motore.
A questo ingresso possiamo collegare una sonda di temperatura del motore, che ci permetterà di monitorarne lo stato. Consente il collegamento di una sonda PTC o NTC.
Il tipo di sonda può essere selezionato come programmato nella sezione 5. PARAMETRI AVANZATI.
Collegamento del trasduttore di pressione o sensore di temperatura (sempre 4-20 mA), mantenendo la corretta polarità indicata nello schema
dei collegamenti del trasduttore stesso.
In caso di un solo sensore, collegare sempre all’ingresso 4-20mA(1)
In caso di secondo sensore, collegarlo all’ingresso 4-20mA(2)
Consente il monitoraggio del convertitore di frequenza attraverso il protocollo di comunicazione MODBUS.
Possiamo regolare la configurazione della comunicazione MODBUS come programmato nella sezione 6. MESSA A PUNTO.
Nota: per il parametro MODBUS, fare riferimento alla sezione MODBUS.

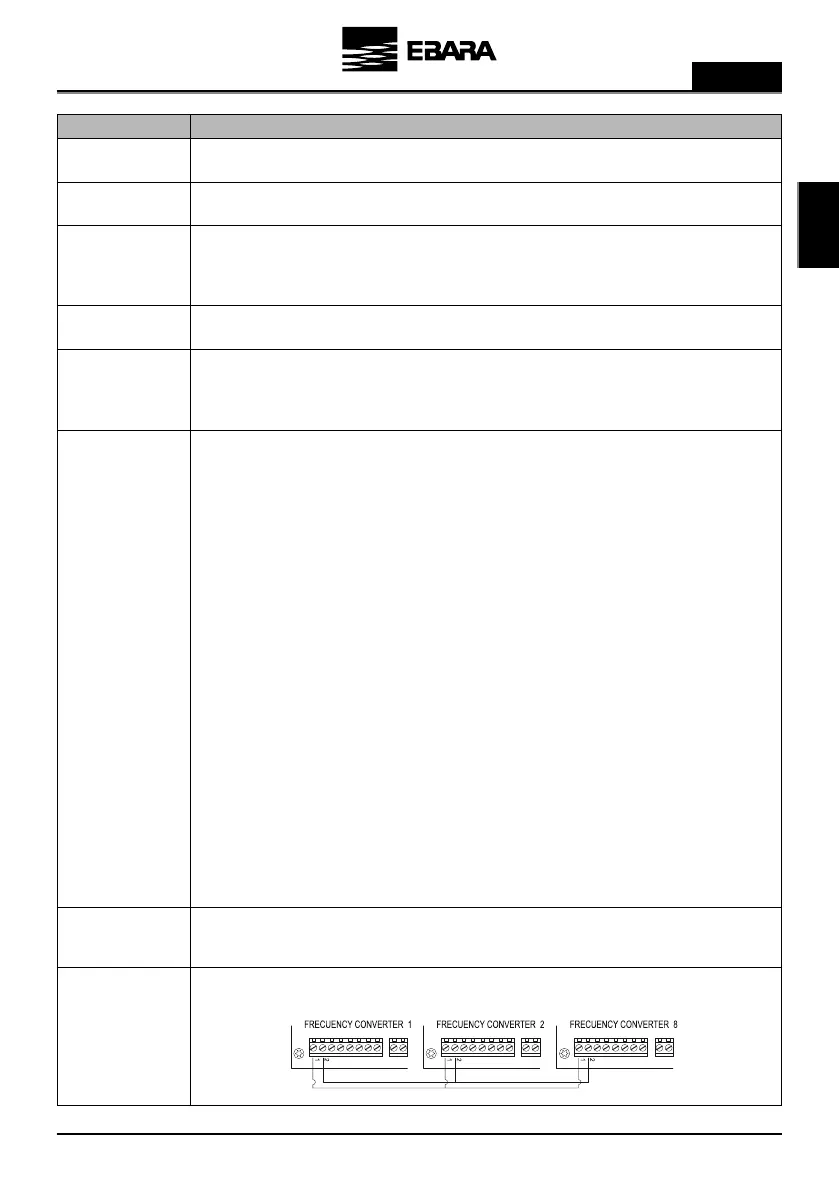

In questi morsetti deve essere effettuata l’interconnessione dei diversi drive che si vuole comunicare (massimo 8). Il collegamento è punto/punto.I
terminali 1 devono essere collegati tra loro allo stesso modo dei terminali 2.
Ingresso esterno che permette di modificare la velocità di rotazione del motore con l’ausilio di un potenziometro come specificato nella sezione 5.
PARAMETRI AVANZATI.
L’ingresso ha 3 contatti: +10, AI1, GND.
Se si dispone di un potenziometro con alimentazione propria a 10V, collegare il segnale tra AI1 e GND.
se si dispone di un potenziometro sprovvisto di alimentazione propria, collegare l’ingresso del potenziometro tra +10 e GND e l’uscita del
potenziometro su AI1.
Questa funzione può essere abilitata chiudendo una delle porte di ingresso digitale e impostandola su “Slave 0-10V” in 5. PARAMETRI AVANZATI.
Il controllo logico è:
Nelle modalità A (Pressione costante), B (Pressione differenziale), D (Temperatura costante) ed E (Temperatura differenziale): (Figura 3a a
pagina n. 383)
- Arresto sotto 1V.
- Velocità massima superiore a 9V.
- Accelerazione/decelerazione lineare tra 1V e 9V.
In modalità C (Velocità fissa) la logica dipende dal valore del Setpoint Slave 1V e dal valore del Setpoint Slave 9
a) Il setpoint Slave 1V è inferiore al setpoint Slave 9V: (Figura 3b a pagina n. 383)
- Arresto sotto 0,5V
- Segnale di ingresso sotto 1V e OFF -> Pompa OFF
- Segnale in ingresso sotto 1V e pompa ON --> Setpoint Slave 1V
- Accelerazione/decelerazione lineare tra 1V e 9V.
- Segnale di ingresso superiore a 9V --> Setpoint Slave 9V
b) Il setpoint Slave 1V è maggiore del setpoint Slave 9V: (Figura 3c a pagina n. 383)
- Arresto sopra 9,5V
- Segnale di ingresso superiore a 9V e Pompa OFF -> Pompa OFF
- Segnale di ingresso superiore a 9V e pompa ON -> Setpoint Slave 9V
- Accelerazione/decelerazione lineare tra 1V e 9V.
- Segnale di ingresso sotto 1V -> Setpoint Slave 1V
A questi ingressi possiamo collegare un qualsiasi contatto pulito che svolgerà le funzioni programmate nella sezione 5. PARAMETRI AVANZATI.
NOTA: Non fornire tensione a questi ingressi!
SEGNALE DESCRIZIONE
