Prima di iniziare
Montaggio
Montaggio della barra guida e della catena.
1. Rilasciare il freno catena
2. Allentare un dado e rimuovere il carte dell’ingranaggio.
* Opzione: Montare il rampone sulla parte anteriore della mac-
china. (utilizzare due bulloni).
Rampone; opzionale (codice ricambio C304-000000)
Bullone; opzionale (codice ricambio V805-000240)
3. Montare la barra di guida e farla scorrere verso l’ingranag-
gio, per facilitare il montaggio della catena.
4. Montare la catena come mostrato. (Assicurarsi che le lame
siano rivolte nella direzione corretta).
5. Montare la copertura ingranaggio sul prigioniero della barra.
AVVERTENZA
Per motivi di sicurezza, rimuovere sempre la batteria prima di eseguire le operazioni descritte di seguito.
ATTENZIONE
Eseguire tutte le regolazioni a freddo.
Indossare sempre guanti quando si opera sulla catena di taglio.
Non utilizzare la motosega con la catena allentata.
NOTA
Spostare la leva del freno catena (protezione paramani anteriore) completamente indietro, per smontare o montare il carter
protettivo della barra guida sulla motosega.

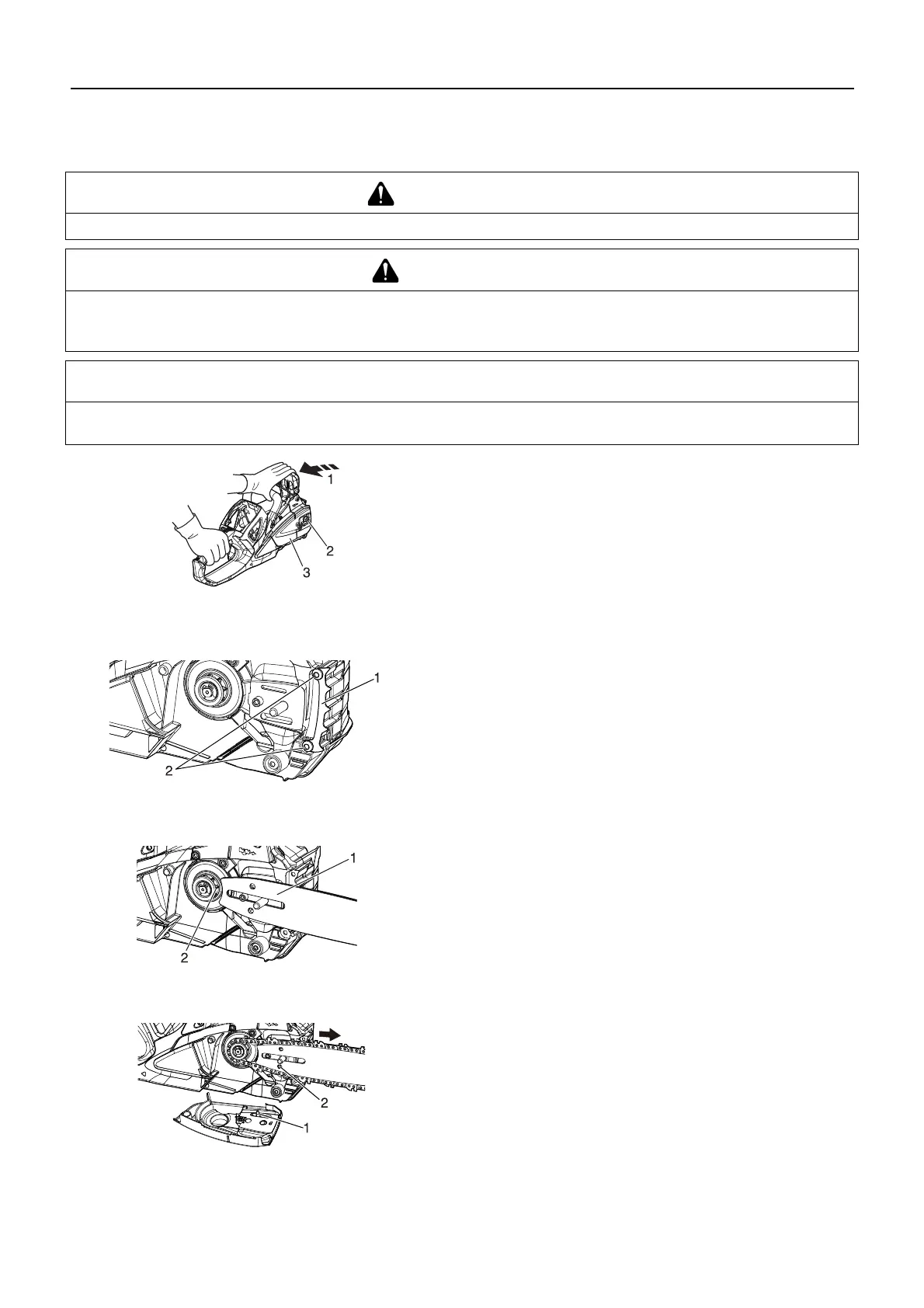

1. Rilasciare il freno catena
2. Un dado
3. Copertura ingranaggio
1. Rampone 2. Bullone
1. Barra di guida 2. Ingranaggio
1. Perno tendicatena 2. Foro della barra di guida
