Avant de commencer
Assemblage

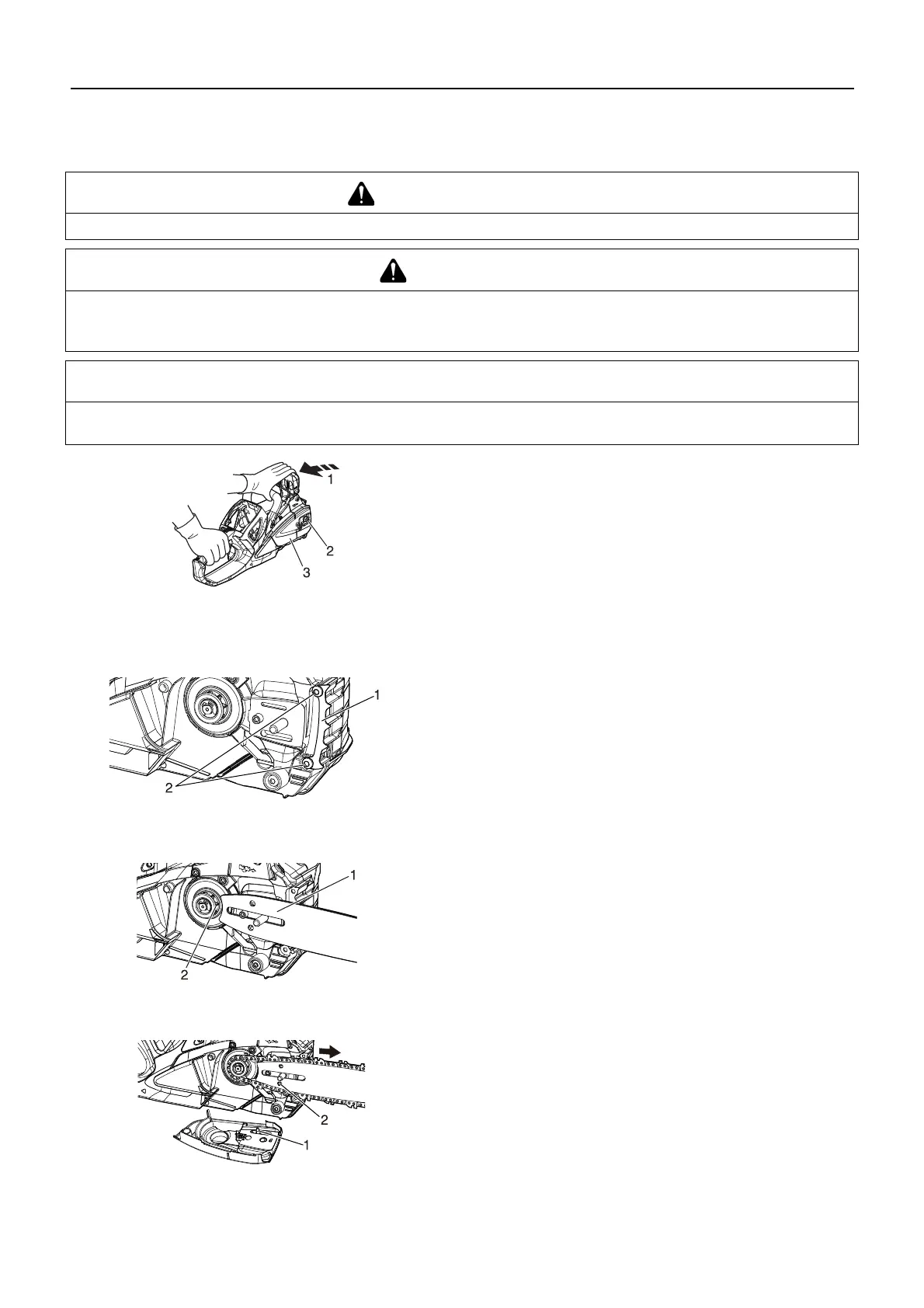

Montage du guide-chaîne et de la chaîne
1. Desserrer le frein de chaîne.
2. Desserrer l'écrou et enlever le couvercle de pignon.
* Option : poser la griffe d'abattage à l'avant de la machine.
(Utiliser deux vis.)
Griffe d'abattage ; option (référence C304-000000)
Vis ; option (référence V805-000240)
3. Monter le guide-chaîne et le faire glisser vers le pignon pour
faciliter l'installation de la chaîne.
4. Monter la chaîne comme indiqué. (S'assurer que les dents
sont orientées dans le bon sens.)
5. Installer le couvercle du pignon sur le goujon du guide-
chaîne.
AVERTISSEMENT
Pour votre sécurité, toujours retirer la batterie avant d'effectuer les opérations suivantes.
ATTENTION
Tous les réglages doivent être effectués à froid.
Toujours porter des gants pour travailler sur la chaîne.
Ne pas utiliser de chaîne desserrée.
REMARQUE
Amener le levier de frein de chaîne (protège-main avant) à fond vers l'arrière afin d'installer le protecteur de guide-chaîne sur
la tronçonneuse ou de l'en retirer.
1. Desserrer le frein de
chaîne.
2. Écrou
3. Couvercle du pignon
1. Griffe d'abattage 2. Boulon
1. Guide-chaîne 2. Pignon
1. Axe de réglage de ten-
sion de chaîne
2. Trou du guide-chaîne
