16
Bevor Sie beginnen

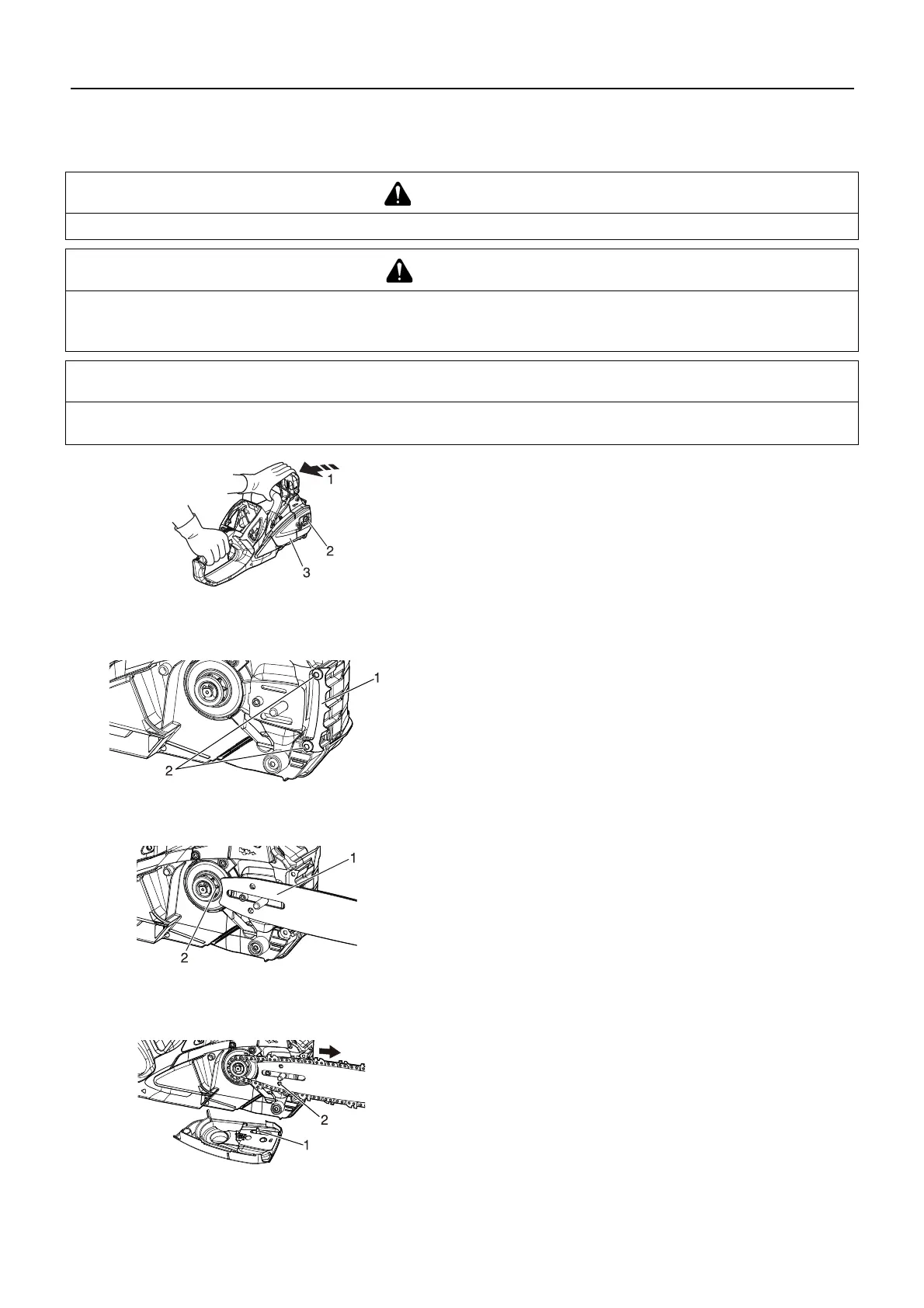

Zusammenbau
Montage der Führungsschiene und Kette
1. Kettenbremse lösen
2. Lösen Sie eine Mutter und nehmen Sie die Kettenradabdec-
kung ab.
* Option: Montieren Sie den Krallenanschlag an der Vordersei-
te des Geräts. (Verwenden Sie zwei Schrauben.)
Krallenanschlag; Option (Teilenummer C304-000000)
Schraube; Option (Teilenummer V805-000240)
3. Montieren Sie das Schwert, und schieben Sie es in Richtung
Kettenrad, um die Montage der Sägekette zu erleichtern.
4. Montieren Sie die Sägekette wie abgebildet. (Stellen Sie da-
bei die richtige Laufrichtung der Schneidelemente sicher.)
5. Installieren Sie die Kettenradabdeckung über den Schwert-
bolzen.
WARNUNG
Bauen Sie zu Ihrer eigenen Sicherheit den Akku aus, bevor Sie die unten beschriebenen Arbeiten durchführen.
VORSICHT
Führen Sie alle Einstellungen in kaltem Zustand durch.
Tragen Sie immer Handschuhe, wenn Sie an der Sägekette arbeiten.
Arbeiten Sie nie mit einer schlecht gespannten Kette.
HINWEIS
Ziehen Sie den Kettenbremshebel (vorderer Handschutz) vollständig zurück, um die Schwertabdeckung der Motorsäge ein-
oder auszubauen.
1. Kettenbremse lösen
2. Eine Schraubenmutter
3. Kettenradabdeckung
1. Krallenanschlag 2. Schraube
1. Schwert (Führungs-
schiene)
2. Kettenrad
1. Kettenspannbolzen 2. Schwertbohrung
