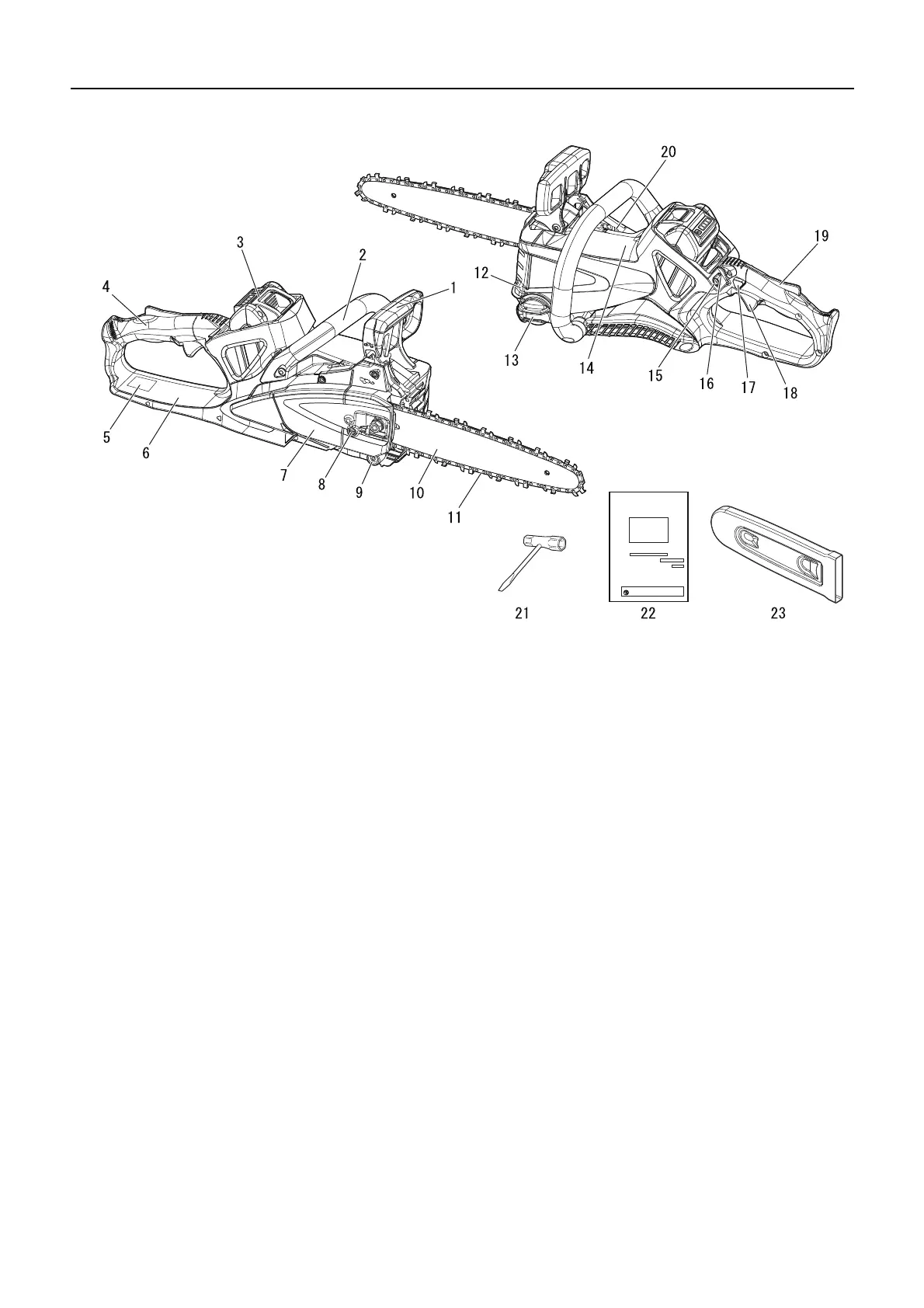

Beschreibung
1. Vorderer Handschutz - Schutz zwischen vorderem
Handgriff und der Sägekette, um die Hand vor Verlet-
zungen zu schützen und die Maschine zu kontrollieren,
wenn die Hand vom Griff abrutscht.
Dieser Schutz wird verwendet, um die Kettenbremse zu
aktivieren und die Kettenrotation zu stoppen.
2. Vorderer Handgriff (linke Hand) - Griff, der sich vorn
am Motorgehäuse befindet.
3. Akku
4. Hinterer Handgriff (rechte Hand) - Griff am hinteren
Ende des Motorgehäuses.
5. Typ und Seriennummer
6. Hinterer Handschutz - Verbreiterung am unteren Teil
des hinteren Griffs zum Schutz der Hand vor der Kette,
falls diese bricht oder vom Schwert abrutscht.
7. Kettenradabdeckung - Schutzabdeckung für Schwert,
Sägekette und Kettenrad, wenn die Motorsäge in
Gebrauch ist.
8. Ketteneinsteller - Zum Einstellen der Kettenspannung.
9. Kettenfangbolzen - Vorrichtung zum Auffangen der
Kette und Verhindern von Verletzungen der rechten
Hand des Bedieners, falls die Kette beim Sägen reißt
oder vom Schwert abrutscht.
10. Schwert - Der Teil, der die Sägekette trägt und führt.
11. Sägekette - Die Sägekette dient als Schneidwerkzeug.
12. Ölbehälter
13. Ölbehälterdeckel - Verschließt den Ölbehälter.
14. Abdeckung - Kühlluftgrill.
15. Ein/Aus-Knopf - Ein Mal drücken, um die Stromzufuhr
zu dem Gerät einzuschalten – die Betriebsanzeige-LED
leuchtet. Wieder drücken, um die Stromzufuhr zum
Gerät zu unterbrechen – die Betriebsanzeige-LED geht
aus.
16. Betriebsanzeige-LED - Leuchtet, wenn das Gerät
Strom erhält. Geht aus, wenn die Stromzufuhr zum
Gerät unterbrochen wird.
17. Hebelschaltersperre - Verriegelt den Hebelschalter in
der Aus-Stellung, solange sie nicht gedrückt ist.
18. Hebelschalter - Schaltet den Motor ein und wird durch
den Bediener mit einem Finger betätigt.
19. Sperrenlösehebel - Hält die Hebelschaltersperre
entriegelt, während die rechte Hand den Handgriff fest
umfasst.
20. Öleinstellschraube - Mit dieser Schraube können Sie
die ausgegebene Kettenölmenge einstellen.
21. Werkzeug - 13 x 19 mm-Kombi-Schlüssel (Schrau-
bendreher / Zündkerzenschlüssel).
22. Bedienungsanleitung - Gehört zum Lieferumfang des
Geräts.
Sie ist vor Inbetriebnahme zu lesen und als Nachschla-
gewerk für die Betriebssicherheit sorgsam aufzubewah-
ren.
23. Schwertabdeckung - Abnehmbare Vorrichtung, die
Schwert und Kette während des Transports und in
Arbeitspausen schützt.
