Echo DCS-2500

15

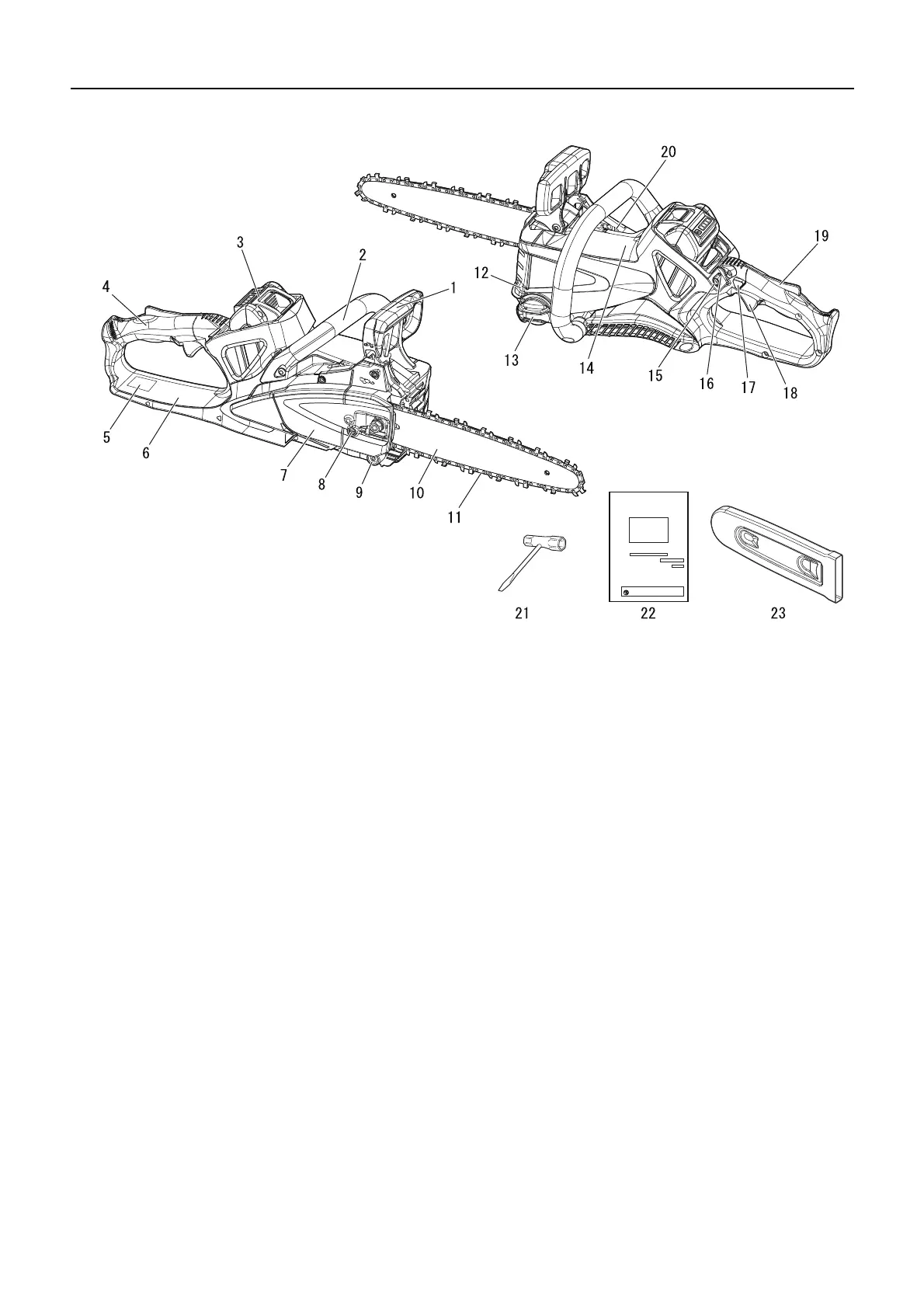

Description
1. Protège-main avant - protection placée entre la poi-
gnée avant et la chaîne pour protéger la main contre les
blessures et conserver la maîtrise de la tronçonneuse si
la main glisse de la poignée.
Cette protection sert également à activer le frein de
chaîne qui arrête la rotation de la chaîne.
2. Poignée avant (pour la main gauche) - poignée de
support située à l'avant du bloc moteur.
3. Batterie
4. Poignée arrière (pour la main droite) - poignée de
support située vers l’arrière du bloc moteur.
5. Type et numéro de série
6. Protège-main arrière - rallonge située sur la partie
inférieure de la poignée arrière pour protéger la main de
la chaîne en cas de rupture ou de sortie de la gorge du
guide-chaîne.
7. Couvercle de pignon - couvercle de protection du
guide-chaîne, de la chaîne et du pignon de la chaîne
lorsque la tronçonneuse est en marche.
8. Tendeur de chaîne - dispositif servant à régler la ten-
sion de la chaîne.
9. Attrape-chaîne - dispositif conçu pour limiter les
risques de contact avec la chaîne en cas de rupture ou
de sortie de la gorge du guide-chaîne pendant la coupe,
afin de protéger la main droite de l'utilisateur.
10. Guide-chaîne - soutient et guide la chaîne de la tron-
çonneuse.
11. Chaîne - chaîne servant d'outil de coupe.
12. Réservoir d'huile
13. Bouchon du réservoir d'huile - assure la fermeture du
réservoir d'huile.
14. Couvercle - grille d'admission de l'air de refroidisse-
ment.
15. Bouton d'alimentation - un appui bref permet de
mettre l'appareil sous tension, la DEL du témoin d'ali-
mentation s'allume. Un nouvel appui met l'appareil hors
tension, la DEL du témoin d'alimentation s'éteint.
16. DEL du témoin d'alimentation - reste allumée lorsque
l'appareil est sous tension. S'éteint lorsque l'appareil est
mis hors tension.
17. Blocage de l'interrupteur à poussoir - bloque l'inter-
rupteur à poussoir en position d'arrêt jusqu’à ce que l'on
appuie dessus.
18. Interrupteur à poussoir - activé par le doigt de l'utilisa-
teur pour mettre le moteur en marche.
19. Levier de libération du blocage - maintient le blocage
de l'interrupteur à poussoir en position débloquée tandis
que l'opérateur maintient fermement la poignée de la
main droite.
20. Vis de réglage d'huile - vis permettant de régler le
débit d'huile pour chaîne.
21. Outil - clé en T 13 x 19 mm (combinaison tournevis /
douille pour bougie).
22. Manuel d'utilisation - fourni avec l'appareil.
Lire attentivement ce manuel avant utilisation et le
conserver pour s'y référer ultérieurement. Il décrit les
techniques à suivre pour une utilisation adaptée et sans
danger.
23. Protecteur de guide-chaîne - dispositif servant à pro-
téger le guide-chaîne et la chaîne lorsque l'appareil est
tran
sporté ou inutilisé.
