Prima di iniziare
6. Inserire il filo antistatico nel tubo a snodo.
7. Assemblare il tubo a snodo nel tubo flessibile, quindi serrare
il fermo.
8. Fissare il cavo dell'acceleratore nel relativo anello passaca-
vo.
9. Regolare l'impugnatura in una posizione confortevole, quin-
di serrare la manopola di bloccaggio manualmente.
10. Assemblare il tubo dritto sul tubo a snodo, fino ad avvertire
una leggera resistenza. Non forzare. Tenere in posizione il
tubo a snodo e far ruotare il tubo dritto in senso orario, inne-
stando le scanalature a bloccaggio positivo fino a ottenere
un fissaggio corretto. Non forzare.
11. Montare l’ugello tondo dritto sul tubo dritto come illustrato al
punto 10.
Regolazione del cablaggio
1. Allentare le fibbie superiori e superiori, quindi posizionare il
soffiatore sulle spalle.
2. Tirare la cinghia verso il basso e regolare la posizione del
soffiatore.
3. Tirare per regolare l'angolo compreso tra il lato posteriore
dell'operatore e il soffiatore.

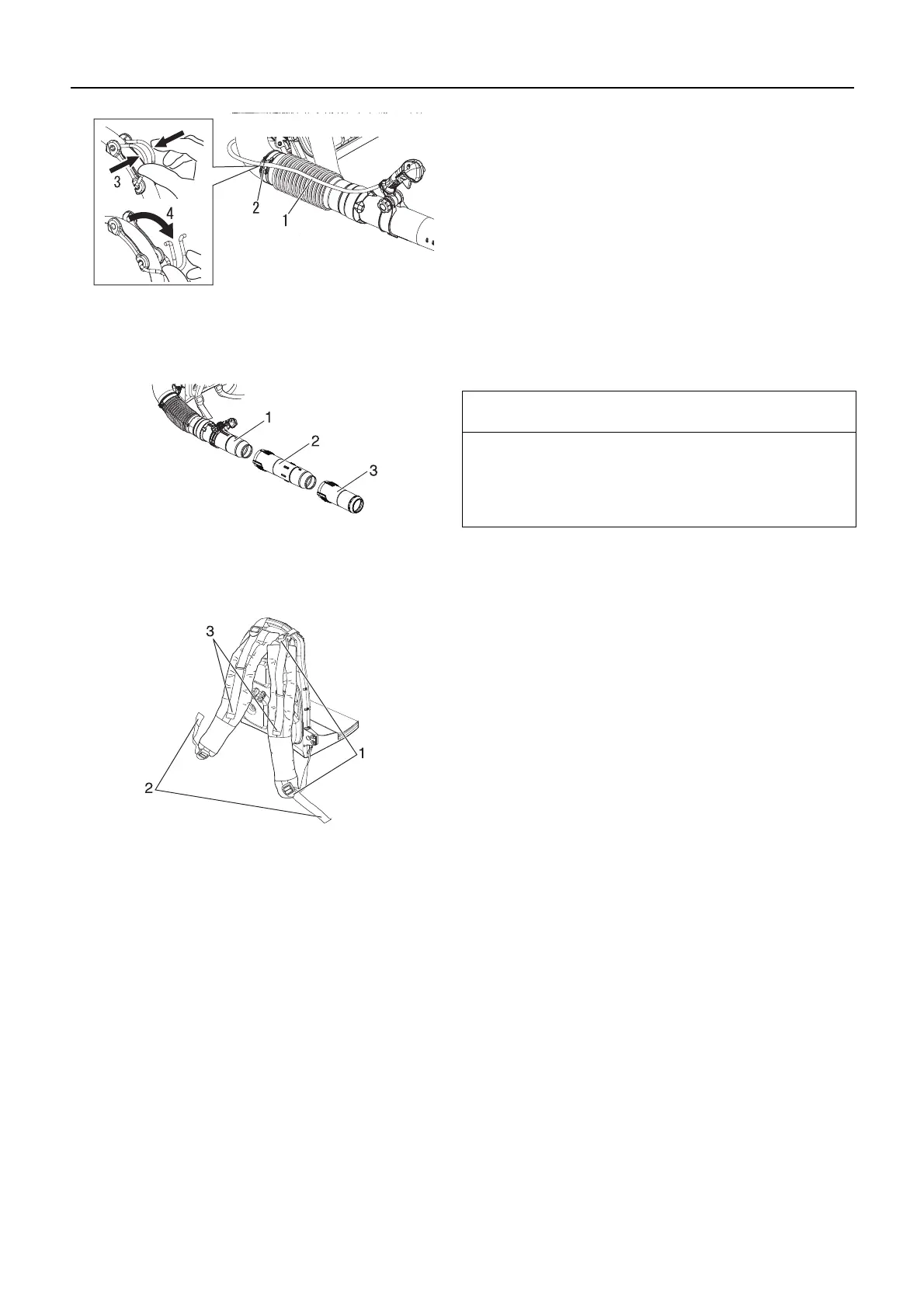

1. Cavo dell'acceleratore
3. Tenere premuto
2. Anello passacavo
4. Aprire
1. Tubo a snodo
3. Ugello tondo dritto
2. Tubo dritto
NOTA
Durante l'uso del soffiatore le giunzioni tra i tubi possono allen-
tarsi. Il pratico ed esclusivo sistema di bloccaggio positivo con-
sente un saldo fissaggio dei tubi. In caso di allentamento,
rimuovere il tubo dritto e l’ugello tondo dritto; quindi rimontarli
secondo le istruzioni riportate nei punti 10 e 11.
1. Fibbie
3. Regolare l'angolo
2. Regolare l'angolo
