Assemblage

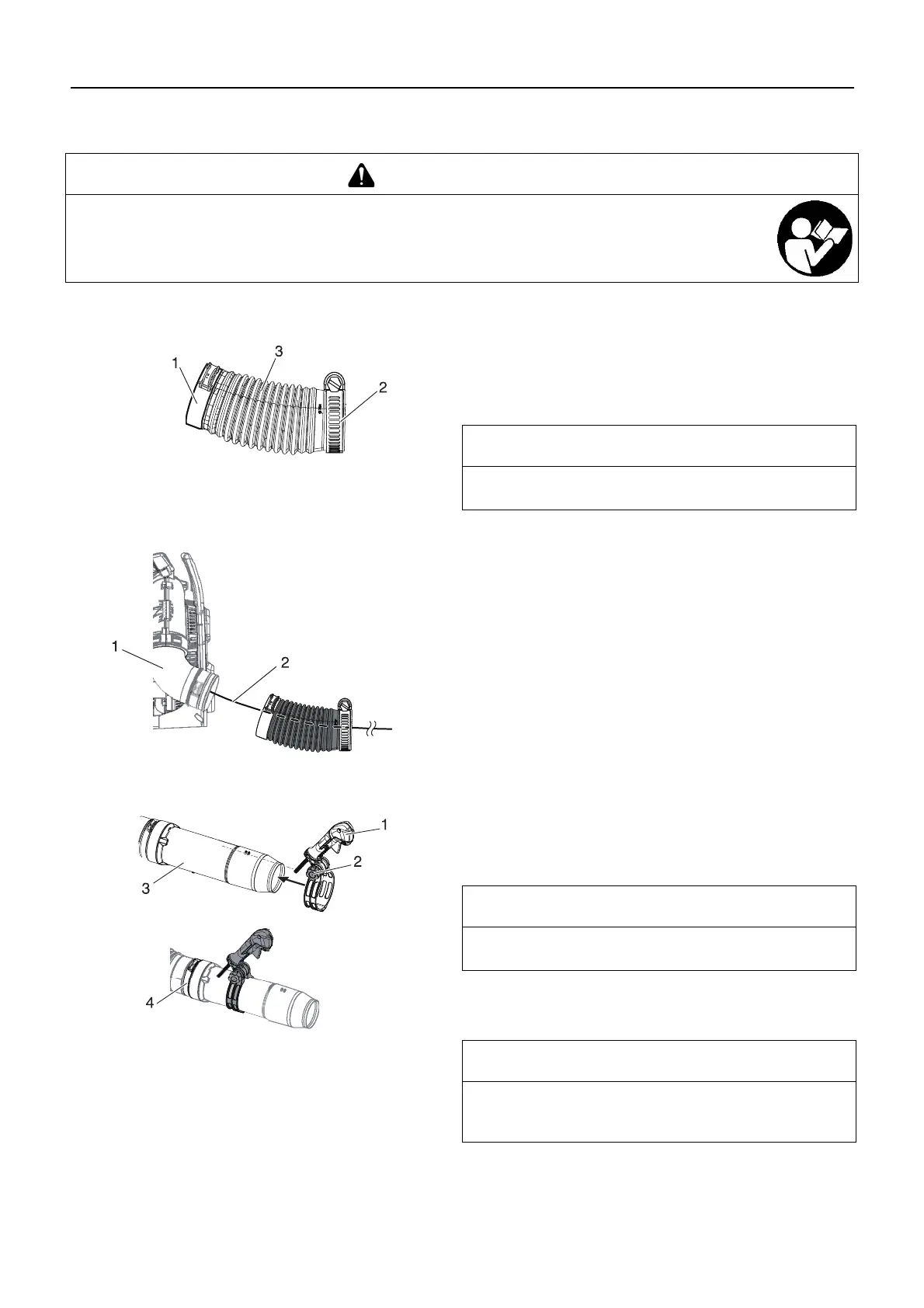

Installer les tuyaux de soufflage
1. Monter le collier sur l'extrémité ayant un diamètre de tuyau
flexible plus petit.
2. Monter le collier avec l'anneau de guidage sur l'extrémité
ayant un diamètre de tuyau flexible plus grand. Placer le col-
lier avec le côté d'ouverture de l'attache orienté vers le haut.
3. Insérer le fil antistatique dans le tuyau flexible.
4. Monter le tuyau flexible sur le coude du souffleur. Placer le
collier avec anneau de guidage. Positionner l'anneau de gui-
dage à l'extérieur du tuyau flexible (loin du souffleur) et ser-
rer le collier.
5. Placer le câble le long de l'extérieur du coude. Dévisser le
bouton de verrouillage sur la poignée. Poser sur le tuyau
tournant.
AVERTISSEMENT
Lire attentivement le manuel d'utilisation pour s'assurer que l'appareil est monté correctement.
Ne jamais effectuer d'opérations d'entretien ou de montage lorsque le moteur tourne.
L'utilisation d'un appareil monté de façon incorrecte entraîne un risque d'accident ou de blessure grave.
1. Collier avec anneau de
guidage
3. Tuyau flexible
2. Collier
REMARQUE
Le collier avec l'anneau de guidage de câble se fixe à l'extré-
mité coudée du tuyau flexible.
1. Coude 2. Fil antistatique
1. Poignée
3. Tuyau tournant
2. Bouton de verrouillage
4. Collier
REMARQUE
Un lubrifiant léger peut être utilisé pour faciliter l'assemblage
du tuyau flexible sur le coude du souffleur.
REMARQUE
Laisser la poignée pendre librement sur le souffleur pour faire
en sorte que le câble d'accélérateur ne soit pas vrillé lors de la
pose de la poignée.
