Prima di iniziare
Prima di iniziare
Montaggio

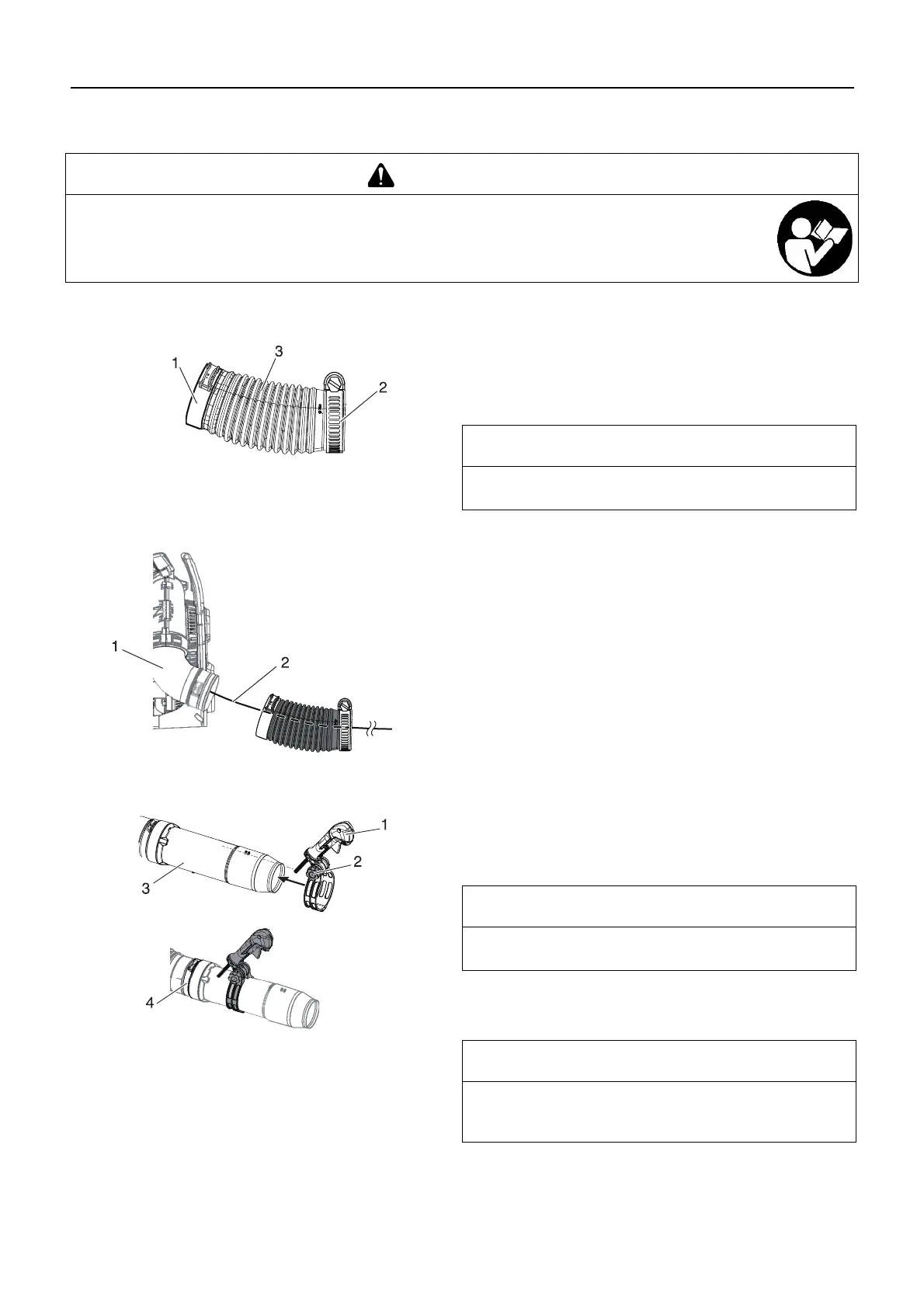

Montaggio dei condotti del soffiatore
1. Assemblare il fermo sull'estremità di diametro inferiore del
tubo flessibile.
2. Assemblare il fermo con l'anello passacavo sull'estremità di
diametro superiore del tubo flessibile. Posizionare il fermo
con lato aperto del fermaglio rivolto verso l'alto.
3. Inserire il filo antistatico nel tubo flessibile.
4. Assemblare il tubo flessibile sul gomito del soffiatore. Posi-
zionare il fermo con l'anello passacavo. Posizionare l'anello
passacavo sulla parte esterna del tubo flessibile (lontano dal
soffiatore) e serrare il fermo.
5. Posizionare il cavo lungo il lato esterno del gomito. Allentare
la manopola di bloccaggio dell'impugnatura. Installare sul
tubo a snodo.
AVVERTENZA
Leggere attentamente il manuale per l'operatore per essere certi di montare correttamente il prodotto.
Non eseguire mai operazioni di manutenzione o procedure di montaggio con il motore in funzione.
L'uso di un prodotto non montato correttamente potrebbe causare incidenti o lesioni gravi.
1. Fermo con anello pas-
sacavo
3. Tubo flessibile
2. Fermo
NOTA
Il fermo con l'anello passacavo deve essere montato sul lato
gomito del tubo flessibile.
1. Gomito 2. Filo antistatico
1. Impugnatura
3. Tubo a snodo
2. Manopola di bloccaggio
4. Fermo
NOTA
Per facilitare il montaggio del tubo flessibile sul gomito del sof-
fiatore è possibile utilizzare un lubrificante leggero.
NOTA
Prima di montare l'impugnatura, farla pendere liberamente dal
soffiatore, per accertarsi che il cavo dell'acceleratore non ri-
manga attorcigliato.
