15
Bevor Sie beginnen
Bevor Sie beginnen

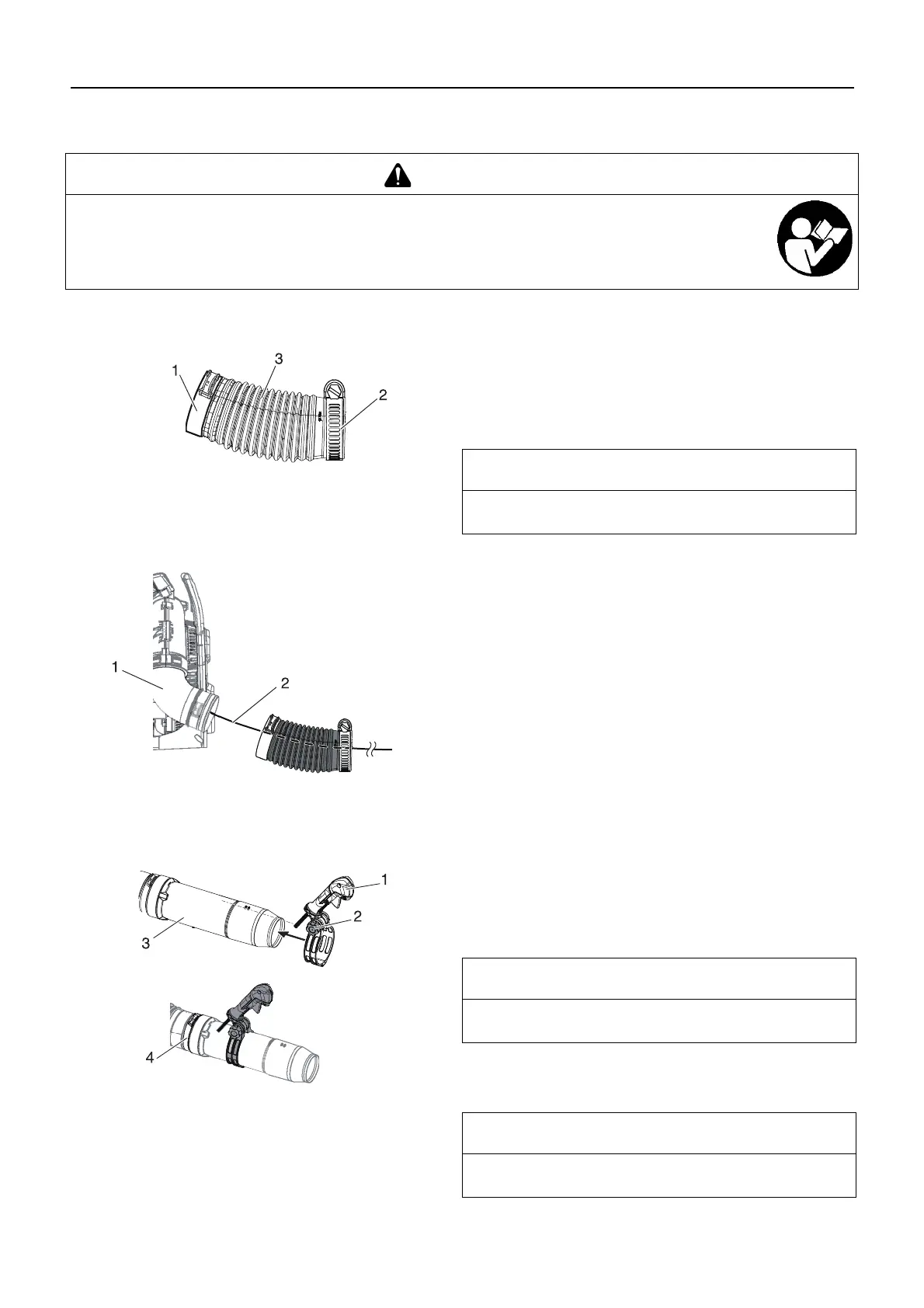

Zusammenbau
Montage der Rohre
1. Montieren Sie die Schelle an dem Ende des biegsamen
Rohrs mit dem kleineren Durchmesser.
2. Montieren Sie die Schelle mit der Führungsschlaufe an dem
Ende des biegsamen Rohrs mit dem größeren
Durchmesser. Bringen Sie die Schelle so an, dass die
Öffnungsseite des Clips nach oben zeigt.
3. Führen Sie den Draht gegen elektrostatische Aufladung
durch das biegsame Rohr.
4. Verbinden Sie das biegsame Rohr mit dem Bogenstück am
Bläser. Setzen Sie die Schelle mit Führungsschlaufe an.
Bringen Sie die Führungsschlaufe an der Außenseite des
biegsamen Rohrs (gegenüber dem Bläser) an, und ziehen
Sie die Schelle fest.
5. Positionieren Sie das Kabel außen am Bogenstück. Lösen
Sie den Arretierungsknopf am Griff. Bringen Sie das
Drehrohr an.
WARNUNG
Lesen Sie die Bedienungsanleitung aufmerksam durch, um sicherzustellen, dass Sie das Produkt
korrekt zusammenbauen.
Führen Sie bei laufendem Motor niemals Wartungs- oder Einbauarbeiten durch.
Die Verwendung eines falsch zusammengebauten Produkts kann zu Unfällen bzw. schweren Verletzungen
führen.
1. Schelle mit
Führungsschlaufe
3. Biegsames Rohr
2. Schelle
HINWEIS
Die Schelle mit der Kabelführungsschlaufe passt auf das
Bogenstückende des biegsamen Rohrs.
1. Bogenstück 2. Draht gegen
elektrostatische
Aufladung
1. Griff
3. Drehrohr
2. Arretierungsknopf
4. Schelle
HINWEIS
Ein mildes Schmiermittel kann das Anbringen des biegsamen
Rohrs auf dem Bogenstück erleichtern.
HINWEIS
Lassen Sie den Griff vor der Montage lose vom Bläser hängen,
um sicherzustellen, dass der Gaszug nicht verdreht ist.
