Montaggio
Versione con impugnatura ad anello
Montaggio dell'impugnatura ad anello
Assemblare l'impugnatura ad anello e il supporto sul gruppo al-
bero motore.
Inserire le sporgenze dell'impugnatura ad anello e del supporto
nelle rispettive superfici concave del cuscinetto, accertarsi che si
innestino saldamente l'una nell'altra e serrare le viti (M5×35).
Allentare i bulloni (M5×25) e regolare l'impugnatura in una posi-
zione confortevole durante il lavoro. Completata la regolazione,
serrare i bulloni (M5×25) saldamente per fissare l'impugnatura.
Montaggio del supporto
Adattare il supporto alla parte di montaggio della trasmissione
angolare e fissare il supporto tenendo premuta la piastra di mon-
taggio da sotto e serrando leggermente i 4 bulloni (M5x25).
Allineare incavi e convessi della piastra di montaggio in modo
che corrispondano alle parti concave e convesse del supporto e
fissare il supporto serrando saldamente i 4 bulloni (M5x25).
Esistono due tipi di protezioni: nella fattispecie, una viene utiliz-
zata esclusivamente per la testina a filo di nylon, l'altra esclusiva-
mente per il disco metallico. Quando si utilizza il disco metallico,
servirsi della protezione corrispondente.
AVVERTENZA
Leggere attentamente il manuale per l'operatore per essere certi di montare correttamente il
prodotto.
L'uso di un prodotto non montato correttamente potrebbe causare incidenti o lesioni gravi.

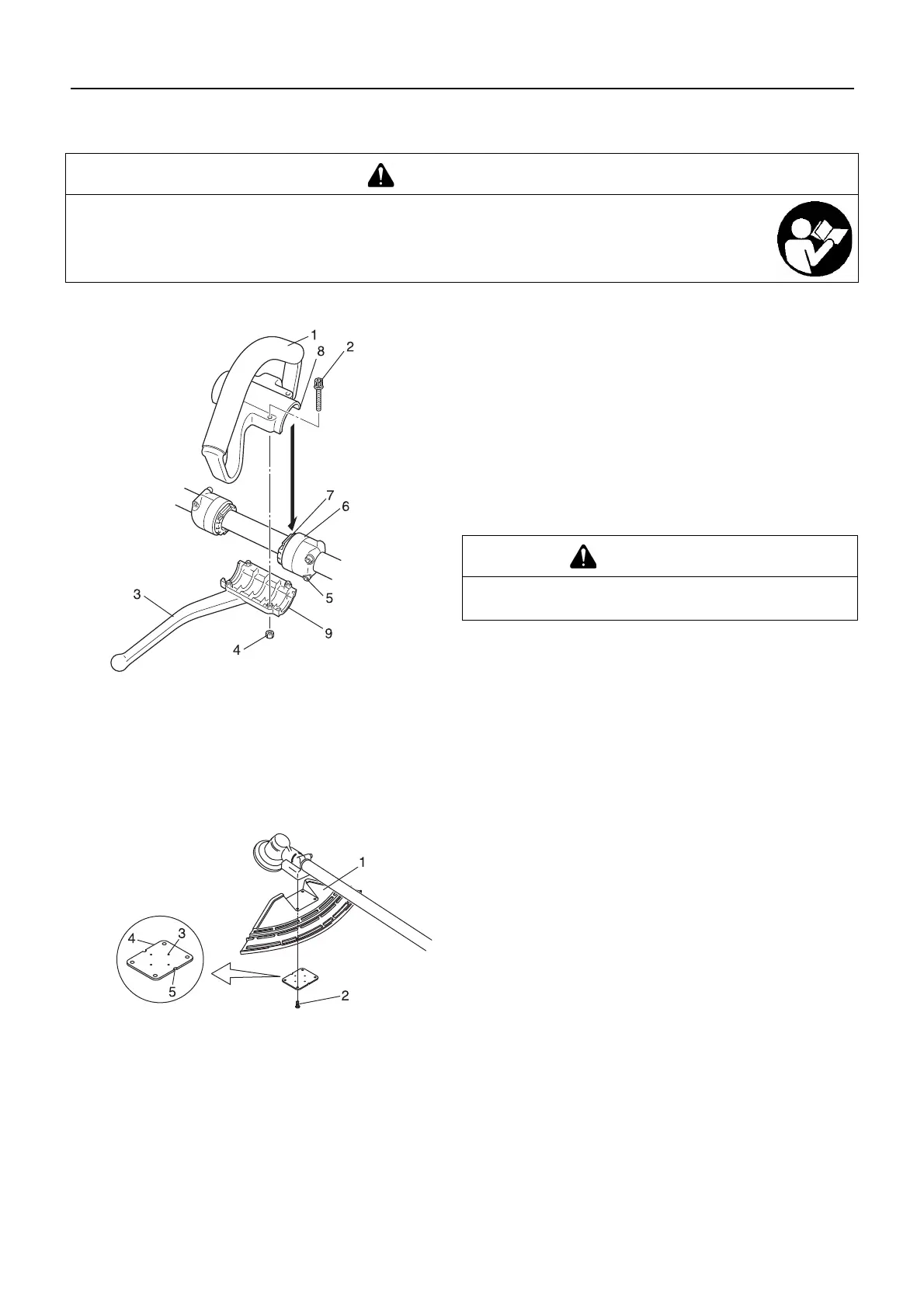

1. Impugnatura ad anello
2. Vite M5×35
3. Supporto dell'impugna-
tura ad anello
4. Dado
5. Vite M5×25
6. Cuscinetto
7. Superfici concave del
cuscinetto
8. Sporgenze dell'impu-
gnatura ad anello
9. Sporgenze del supporto
ATTENZIONE
Montare l'impugnatura in modo da non nascondere
nessuna delle decalcomanie.
1. Supporto
2. Bullone M5×25
3. Convesso della piastra
di montaggio
4. Piastra di montaggio
5. Convesso della piastra
di montaggio
