Montaje
Versión con manillar único
Montaje del manillar único
Monte el manillar único y el soporte en el conjunto del árbol de
transmisión.
Acople las protuberancias del manillar simple y del soporte en los
huecos respectivos de la almohadilla y asegúrese de que están
encajados entre sí firmemente y apriete los tornillos (M5×35).
Afloje los tornillos (M5×25) y ajuste el asidero a una posición que
facilite el uso de la herramienta.Tras el ajuste, apriete los tornillos
(M5×25) firmemente para fijar en posición el asidero.
Instalación del soporte
Coloque el soporte en la parte de montaje de la transmisión en
ángulo y fíjelo sujetando la placa de fijación presiónada desde
detrás y apretando ligeramente los 4 pernos (M5×25).
Haga que las muescas y partes convexas de la placa de fijación
miren a las partes convexas y cóncavas correspondientes del so-
porte, y fije el soporte apretando firmemente los 4 pernos
(M5×25).
Hay dos tipos de escudos: a saber, uno que se usa exclusiva-
mente para el hilo de nylon y otro que se usa exclusivamente
para la cuchilla metálica. Cuando emplee la cuchilla metalica,
use el escudo para dica cuchilla.
ADVERTENCIA
Lea atentamente el manual de instrucciones para asegurarse de que monta correctamente el
producto.
La utilización de un producto que se haya montado incorrectamente puede ocasionar un accidente o una lesión
grave.

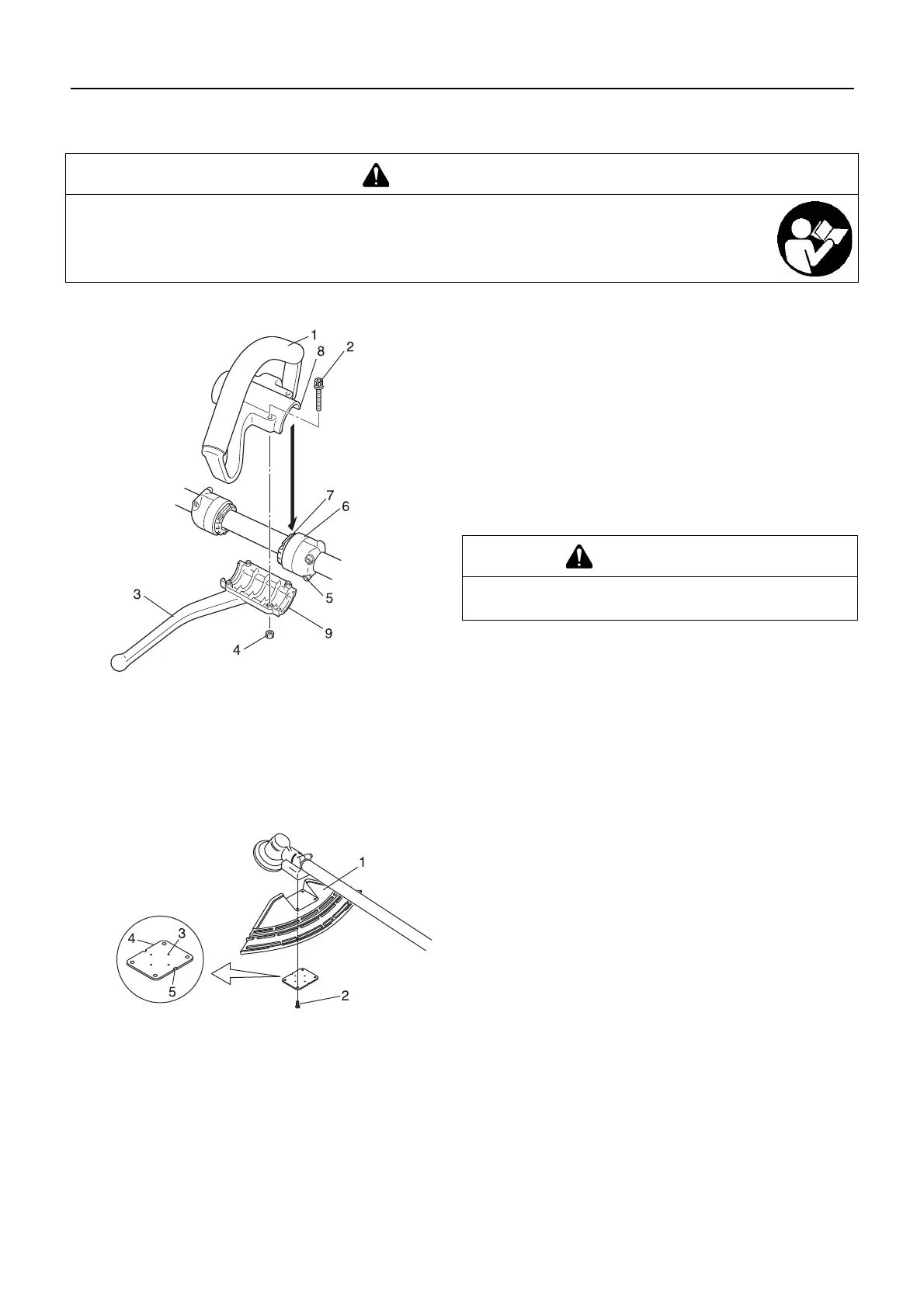

1. Manillar único
2. Tornillo M5×35
3. Soporte del manillar úni-
co
4. Tuerca
5. Tornillo M5×25
6. Almohadilla
7. Huecos de almohadilla
8. Protuberancias del ma-
nillar único
9. Protuberancias del so-
porte
PRECAUCIÓN
Instale el manillar de forma que no oculte ninguna parte
de los adhesivos de seguridad.
1. Soporte
2. Perno M5×25
3. Parte convexa de la pla-
ca de fijación
4. Placa de fijación
5. Muesca de la placa de
fijación
