19
Bevor Sie beginnen
Bevor Sie beginnen

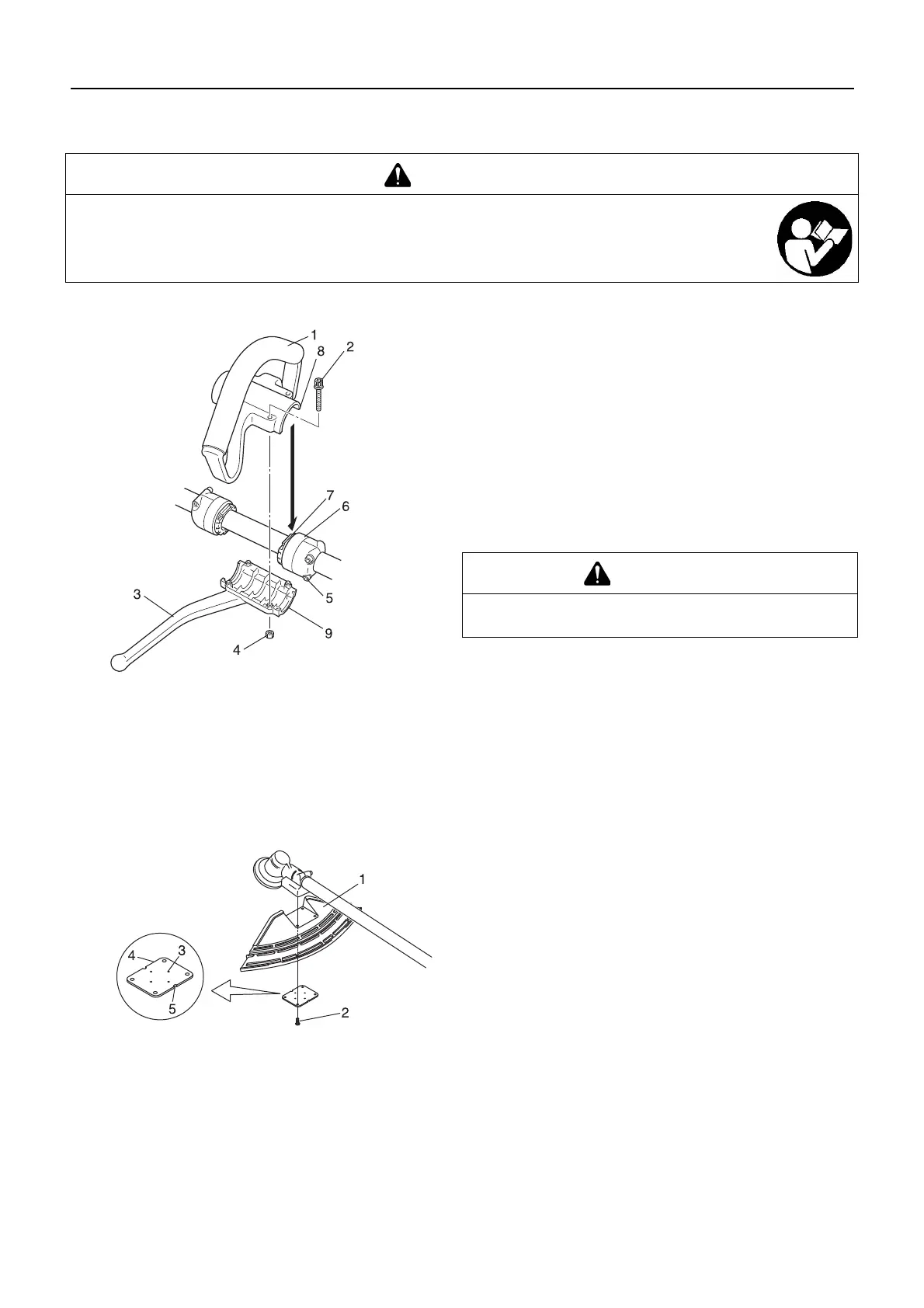

Zusammenbau
Rundgriff-Version
Befestigung des Rundgriffs
Befestigen Sie den Rundgriff und die Halterung am
Antriebswellenrohr.
Passen Sie die Kontaktnasen am Rundgriff und der Halterung in
die entsprechende Aussparung in der Auflage ein und stellen Sie
sicher, dass sie fest ineinander rasten. Ziehen Sie die Schrauben
(M5×35) an.
Lösen Sie die Schrauben (M5×25) und richten Sie den Griff für
möglichst komfortable Bedienung aus. Danach ziehen Sie die
Schrauben (M5×25) wieder zur Befestigung des Griffs an.
Montage des Schutzhalters
Befestigen Sie den Schutzhalter am Winkelgetriebe, indem Sie
die Befestigungsplatte von unten gegendrücken und die
4 Schrauben (M5×25) leicht anziehen.
Richten Sie die Kerbe und den Fixierpunkt der
Befestigungsplatte auf das entsprechende Gegenstück des
Schutzhalters aus, und ziehen Sie die 4 Schrauben (M5×25) fest.
Es gibt zwei unterschiedliche Schutzschilde: Der eine
Schutzschild wird ausschließlich zur Verwendung des
Nylonfadenkopfes, der andere ausschließlich zur Verwendung
von Metallmessern angebracht. Wenn Sie mit Metallmessern
arbeiten, verwenden Sie den Schutzschild für Metallmesser.
WARNUNG
Lesen Sie die Bedienungsanleitung aufmerksam durch, um sicherzustellen, dass Sie das
Produkt korrekt zusammenbauen.
Die Verwendung eines falsch zusammengebauten Produkts kann zu Unfällen bzw. schweren Verletzungen
führen.
1. Rundgriff
2. Schraube M5×35
3. Rundgriffhalterung
4. Mutter
5. Schraube M5×25
6. Auflage
7. Aussparungen in der
Auflage
8. Kontaktnasen am
Rundgriff
9. Kontaktnasen an der
Halterung
VORSICHT
Montieren Sie den Griff so, dass er die
Sicherheitsaufkleber nicht verdeckt.
1. Schutzhalter
2. Schraube M5x25
3. Fixierungspunkt der
Befestigungsplatte
4. Befestigungsplatte
5. Fixierungspunkt der
Befestigungsplatte
