20
Bevor Sie beginnen

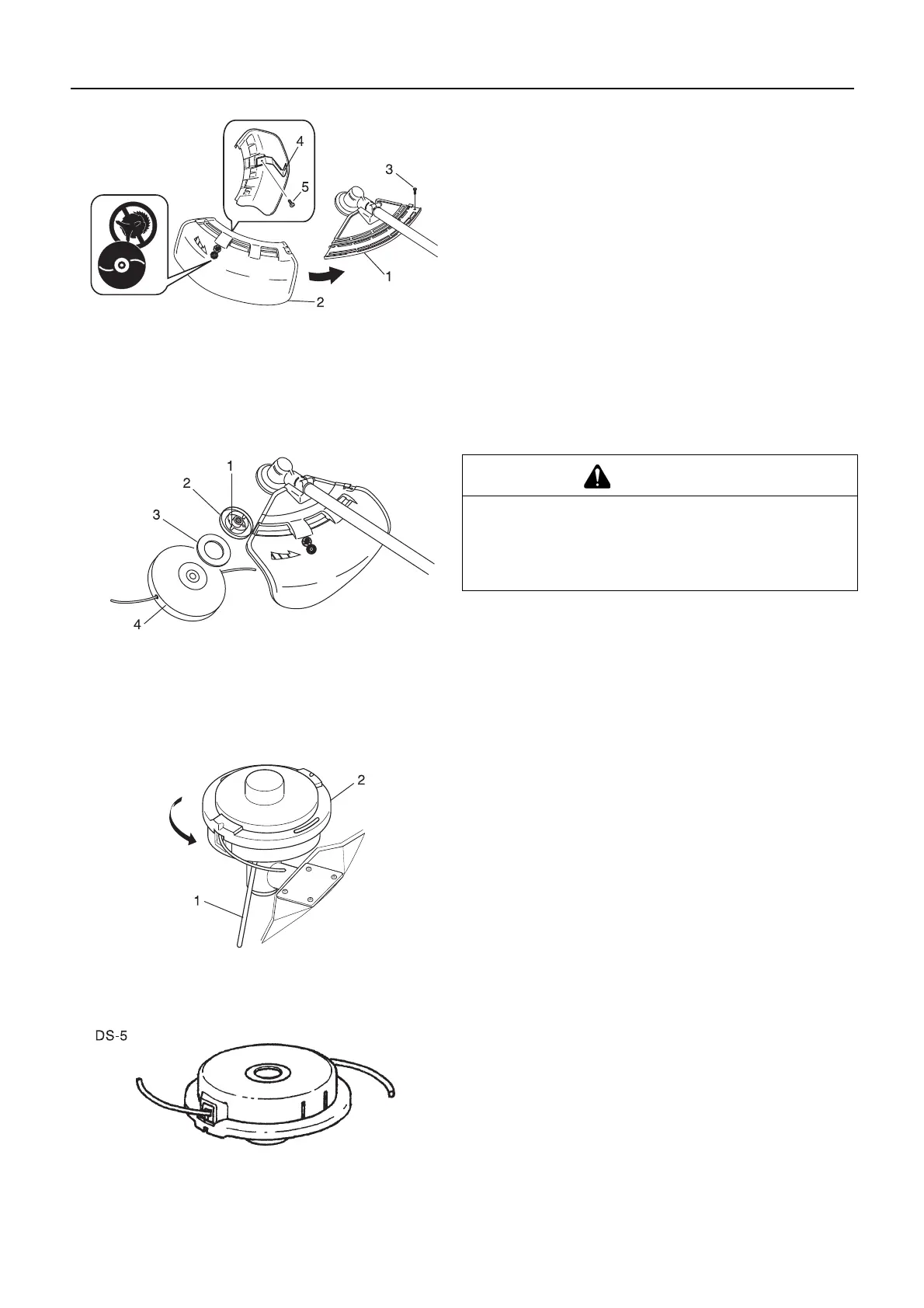

Wechseln des Schutzschildes
Entfernen Sie die Schraube (M5×18) an der rechten Seite des
Schutzschilds, schieben Sie den Schutzschild nach links, und
nehmen Sie ihn ab. Schieben Sie den anderen Schutzschild in
der Führung nach rechts bis zum Anschlag, und sichern Sie ihn
mit der Schraube (M5×18).
Montage des Nylonfadenkopfs
Stecken Sie das Arretierwerkzeug in das Loch auf der rechten
Seite des Winkelgetriebes. Drücken Sie dabei die
Rückhaltefeder nach links. Stecken Sie das Arretierwerkzeug in
das Arretierungsloch der Fixierplatte, um den
Werkzeugaufnahmebolzen zu blockieren.
Schrauben Sie den Nylonfadenkopf (durch Drehen gegen den
Uhrzeigersinn) auf die Welle auf, und ziehen Sie ihn gut fest.
Entfernen Sie das Arretierwerkzeug.
Nylonfadenkopf
Typ: DS-5
Gewinde: Linksgewinde M10×1,25
1. Schutzhalter
2. Schutzschild (für
Nylonfadenkopf)
3. Schraube M5x18
4. Fadenschneidmesser
5. Schraube 5x12
1. Arretierungsloch der
Fixierplatte
2. Obere Druckplatte
3. Unterlegscheibe
4. Nylonfadenkopf
VORSICHT
Verwenden Sie nur flexible, nichtmetallische, von der
YAMABIKO CORPORATION empfohlene Nylonfäden.
Verhindern Sie mit Hilfe des Arretierwerkzeugs ein
Mitdrehen des Werkzeugaufnahmebolzen, bevor Sie
den Fadenkopf montieren.
1. Arretierwerkzeug 2. Nylonfadenkopf
