22
Antes de comenzar

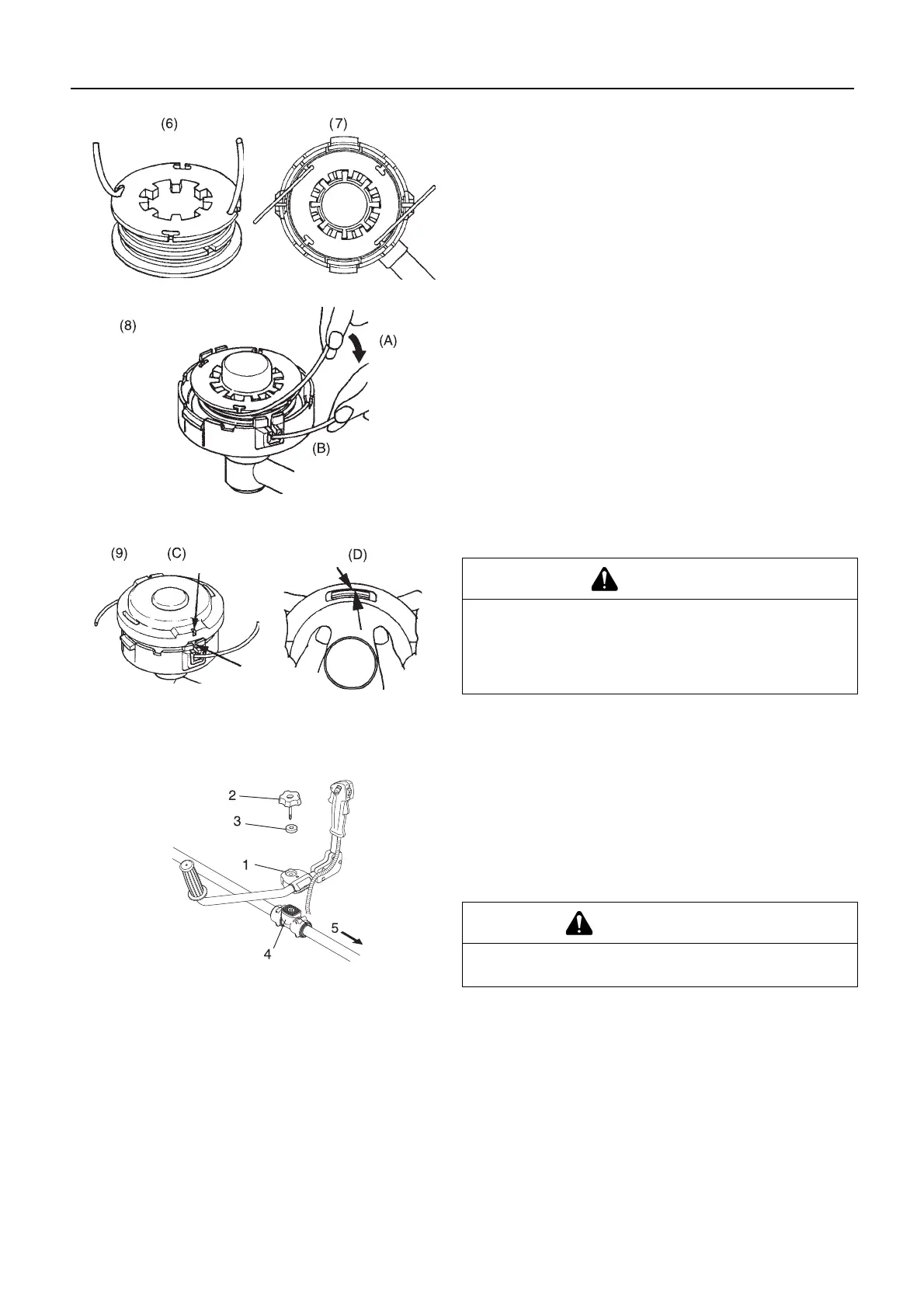

6. Cuando se haya enroscado todo el hilo, enganche ambos
extremos del mismo en las ranura respectivas del carrete
para retener el hilo dejando los extremos del hilo aproxima-
damente a unos 10 cm más allá de la ranura.
7. Coloque el carrete en el alojamiento con el lado marcado vi-
sible.
8. Saque el hilo del alojamiento. (A) Extraiga el hilo de su "ra-
nura respectiva de retención provisional de hilo" y (B) páselo
a través de la "ranura del ojal respectivo".
9. Junte y encaje la tapa y la caja. (C) Alinee las "marcas de
ranura para vida útil" con la "ranura del ojal" y (D) presione
los trinquetes del alojamiento en el visor respectivo de la
tapa hasta que los trinquetes queden firmemente encajados
en los visores.
Versión con manillar doble
Versión con manillar doble
Coloque el soporte de montaje del manillar superior sobre el so-
porte de montaje del manillar inferior y júntelos apretando ligera-
mente el perno de montaje (8 mm) del manillar.
Ajuste la inclinación del manillar y colóquelo en la posición ade-
cuada (la que le facilite el uso de la unidad) y apriete firmemente
el perno de montaje del manillar (8 mm).
PELIGRO
Asegúrese de que la parte exterior de los trinquetes de la
caja sobresale casi del todo por la parte exterior de la ven-
tana respectiva de la caja. Si quedaran sueltos y el cabezal
de corte girara, podrían salir volando la tapa o los compo-
nentes internos, y ello podría ser muy peligroso.
1. Soporte de montaje del manillar (superior)
2. Perno de montaje del manillar (8 mm)
3. Arandela
4. Soporte de montaje del manillar (inferior)
5. Al motor
PRECAUCIÓN
Instale el manillar de forma que no oculte ninguna parte
de los adhesivos de seguridad.
