Installation
- Brennermontage

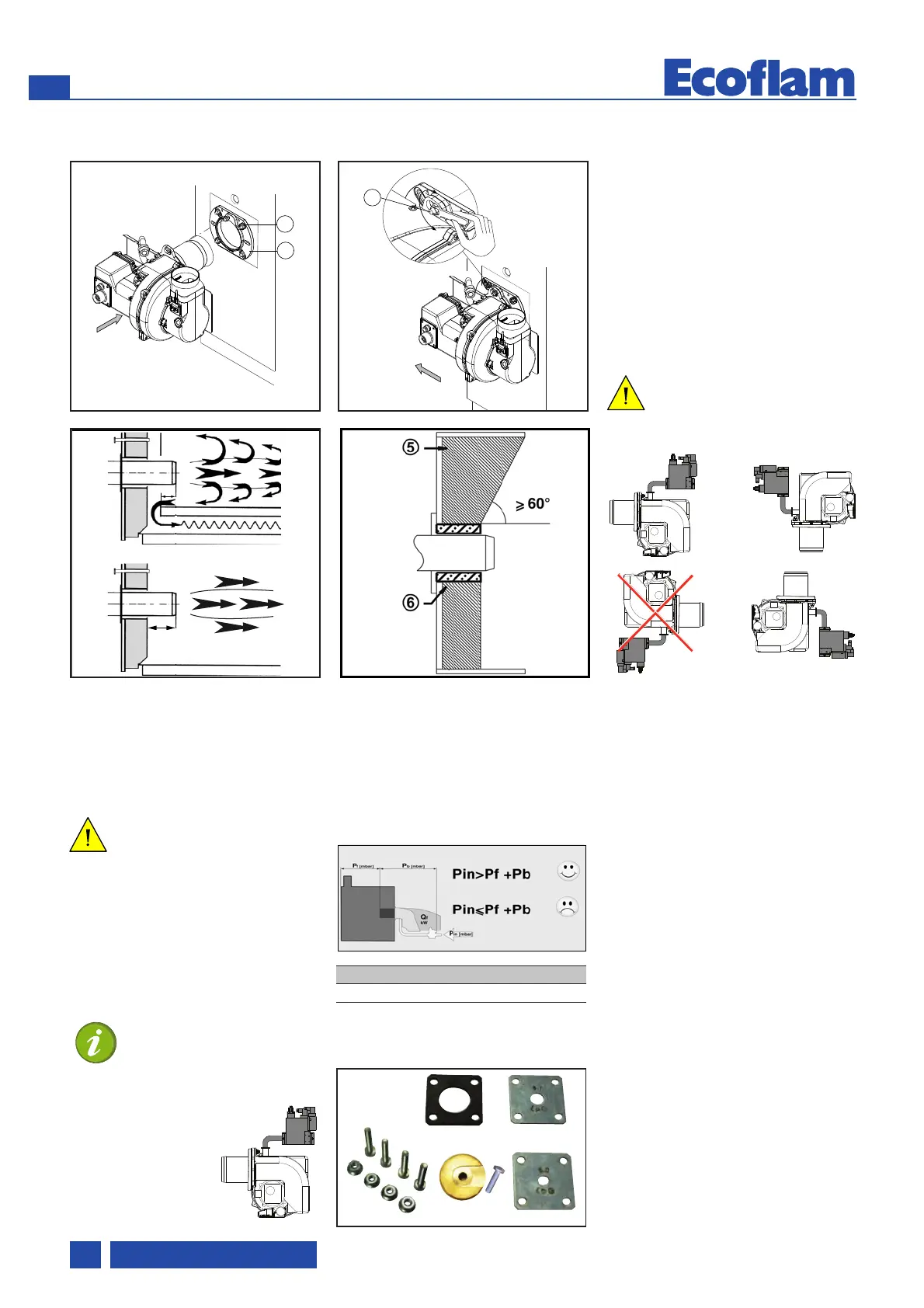

Brennermontage
Der Brenner wird mit dem
Anschlussflansch am Heizkessel befestigt.
Einbau:
•
Anschlußflansch 3 mit Schrauben 4 am
Kessel befestigen.
• Brenner leicht drehen, in den Flansch
einführen und mit Schraube 5
befestigen.
Ausbau:
• Schraube 5 losen.
• Brenner aus dem Bajonettverschluß
drehen und aus dem Flansch ziehen.
A
A1
Brennerrohr-Einbautiefe und Aus-
mauerung
Bei Wärmeerzeugern ohne gekühlte
Vorderwand ist, sofern der Kesselher-
steller keine anderen Angaben macht, eine
Ausmauerung oder eine Isolierung 5 wie in
der nebenstehenden Abbildung
erforderlich. Die Ausmauerung darf die
Vorderkante des Flammrohrs nicht
überragen und mit höchstens 60° konisch
zulaufen. Der Luftspalt 6 ist mit einem
elastischen, nicht brennbaren
Isolationsmaterial auszufüllen.
Bei Heizkesseln mit Umkehrfeuerung
muss die Mindesttiefe beim Einsetzen des
Schlauchs A laut Anweisungen des
Kesselherstellers eingehalten werden.
Bei Kesseln mit ist die Eintauchtiefe des
Flammrohrs nach den Angaben des
Kesselherstellers zu beachten.
Heizkessel mit Flammenumkehr :
A = 50-100 mm.
Dreizugkessel :
A1 = 50-100 mm.
Abgasanlage
Um eine eventuelle ungünstige Schall-
emissionen zu vermeiden, sollten nach
Möglichkeit keine rechtwinkligen
Anschlussstücke bei der rauchgasseiti-
gen Anbindung des Kessels verwendet
werden.
Allgemeine Bestimmungen für den
Gasanschluss
• Der Gas-Zug darf nur von einem
autorisierten Fachmann an das
Gasnetz angeschlossen
werden.
• Der Querschnitt des
Gasrohrs sollte so
bemessen sein, dass der
Gaszufuhrdruck nicht unter den
LEGENDE
Pf: Gegendruck der Feuerungsanlage
Pb: Brennerdruck (Brennkopf + kompletter
Gas-Zug)
Pin: Mindestzufuhrdruck
Für den Betrieb mit LPG muss das LPG-
Set erworben und gemäß den
Anweisungen im beiliegenden Handbuch
montiert werden.
LPG UMWANDLUNG
KITLPG-MAXGAS...
Gasleitungen
Bei der Installation der Gasleitungen und
des Gas-Zugs müssen die Bestimmungen
und Richtlinien in der EN676 befolgt
werden. Gemäß den Der Installateur muss
auch zusätzliches Zubehör installieren,
das von den örtlichen Bestimmungen
vorgeschrieben wird.
Es obliegt der Verantwortung des
Installateurs und ist
obligatorisch, zusätzliche Stützen
zu installieren, um den
Brennerkörper nicht mit dem
Eigengewicht der vollen Regelstrecke,
des Zubehörs, der Rohrleitungen und
so weiter zu überlasten.
Der Brennerkörper hält nur dem
Gasventil und den Rohrleitungen
zwischen dem Gasventil und dem
Körper stand.
WARNING
Installieren Sie den Brenner
gemäß der in gezeigten
Einbaulage am Kessel.
Installation 3 ist aus
Sicherheitsgründen verboten.
DANGER
OK
1
2
3
4
OK
OK
Installation der Gasrampe
Die Gasrampe wird separat
geliefert, für ihren Einbau wird auf
die Bedienungsanleitung der
Gasrampe verwiesen.
vorgeschriebenen Wert abfällt.
• Ein manuelles Absperrventil (nicht im
Lieferumfang enthalten) muss vor dem
Gas-Zug montiert werden.
LPG
–
+
2
3
5
1
3
4
