Installation
- Elektroanschluss - Kontrollen für der Inbetriebnahme
Elektroanschluss
Die Elektroinstallation und Anschluss-
arbeiten dürfen ausschließlich vom
Elektrofachmann ausgeführt werden.
Dabei sind die geltenden Vorschriften und
Richtlinien zu beachten.
Bei der Elektroinstallation ist ein
Trennschalter vom Typ A einzusetzen.
Es sind alle anwendbaren
Richtlinien und Vorschriften
sowie der mit dem Brenner
gelieferte Stromlaufplan zu
beachten!
Sicherstellen, dass die
Spannungsversorgung den Angaben auf
dem Stromlaufplan und dem Kennschild
entspricht.
Brennerabsicherung: 5 A.
Elektroanschluss über Steckverbin-
dungen
Der Brenner muss mit einer den
geltenden Normen entsprechen- den
allpoligen Abschaltvorrichtung vom Netz
getrennt werden können. Brenner und
Wärmeerzeuger (Kessel) werden durch
einen 5-poligen Stecker (fig.1).
Anschluss des Gas-Zugs
Den Gas-Zug an die Stecker am Brenner
anschließen.
Kontrollen vor Inbetriebnahme
Vor der Erstinbetriebnahme sollten die
folgenden Punkte geprüft werden.
• Der Brenner wurde gemäß vorliegen-
der Anleitung montiert.
• Der Brenner wurde gemäß den
Angaben in der Einstelltabelle vorein-
gestellt.
• Die Mischeinrichtung wurde eingestellt.
• Der Wärmeerzeuger muss betriebsbereit
sein, die Betriebsvorschriften für den
Wärmeerzeuger müssen eingehalten
werden.
Alle Elektroanschlüsse müssen vor-
schriftsmäßig ausgeführt sein.
• Wärmeerzeuger und Heizanlage sind mit
Wasser gefüllt, die Umwälzpum- pen sind
in Betrieb.
• Temperaturregler, Druckregler,
Wassermangelsicherung und andere
eventuell vorhandene Begrenzungs- und
Sicherheitsvorrichtungen sind
angeschlossen und funktionsfähig.
• Der Schornstein muss frei und die
Nebenluftvorrichtung, falls vorhanden, in
Betrieb sein.
• Es muss eine ausreichende
Frischluftzufuhr gewährleistet sein.
• Es muss eine Wärmeabnahme
vorhanden sein.
• Es muss genügend Gasdruck vorhanden
sein.
• Die Brennstoffleitungen müssen fach-
gerecht montiert, auf Dichtheit geprüft und
entlüftet sein.
• Ein normgerechter Messpunkt muss
vorhanden sein und das Abzugsrohr bis
zum Messpunkt muss dicht sein, damit die
Messergebnisse nicht verfälscht werden.

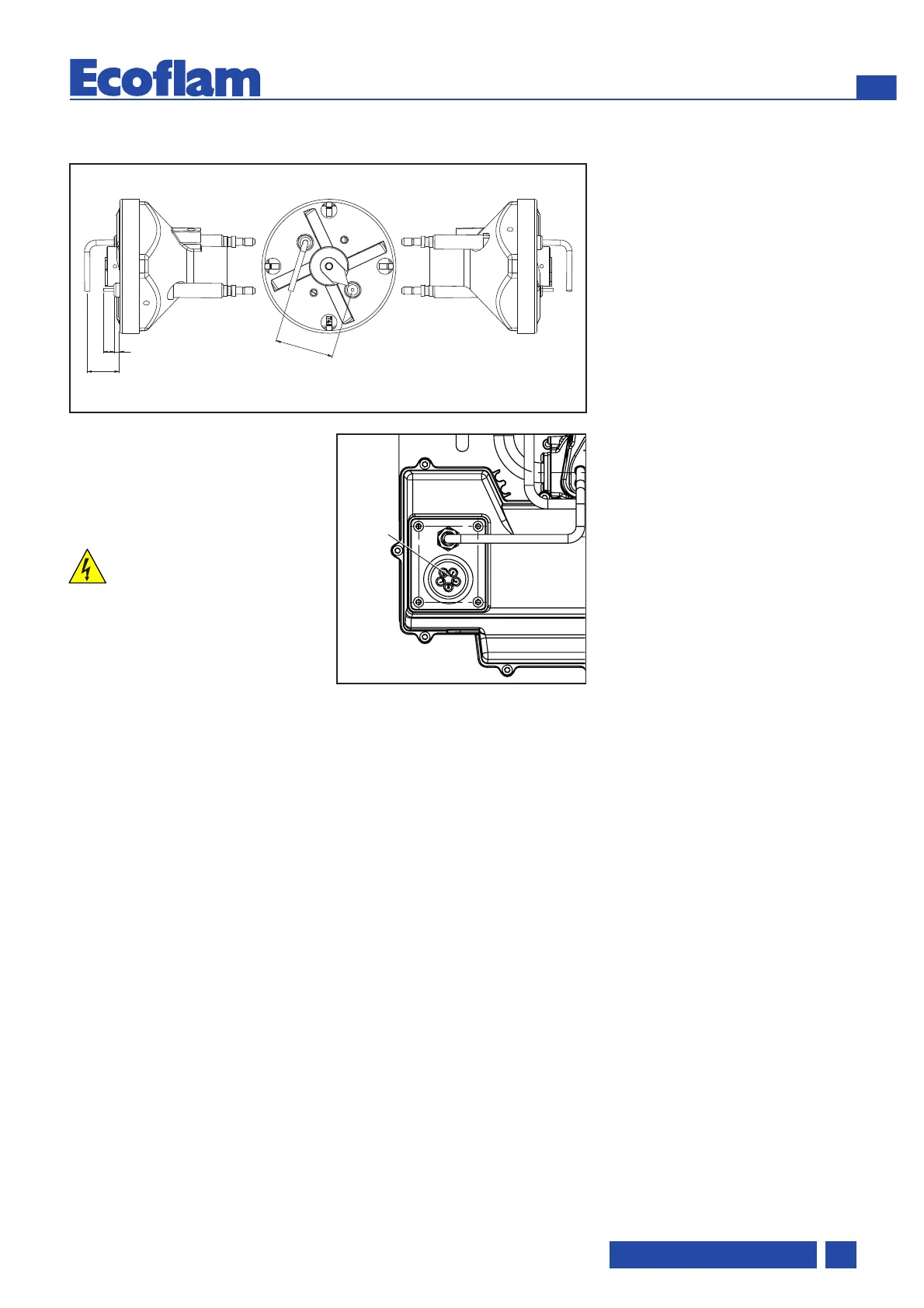

Düsenaustausch
Einstellung des Ionisierungssensors und
der Zündprobe: siehe Diagramm
Immer die Position der Elektroden nach
deren Austausch oder der Montage des
LPG-Sets überprüfen. Eine falsche
Position kann zu Problemen bei der
Zündung führen.
18
36
30
1
DANGER
