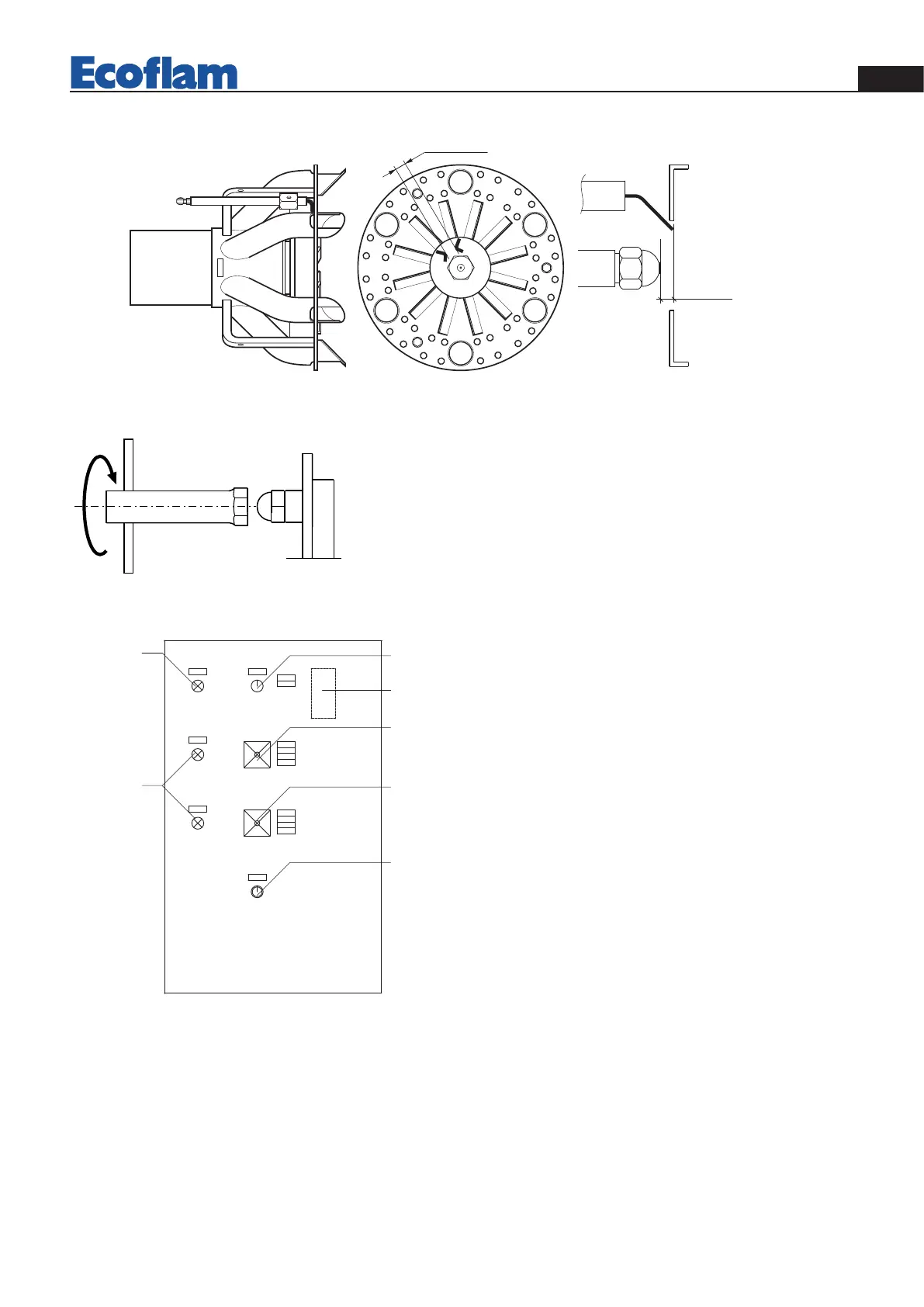

A - pulsante di sblocco
B - lampade di funzionamento arancio (gasolio) - verde (gas)
C - selettore:
OUT = bloccaggio degli apparati per il funzionamento
in una posizione intermadia
UP = funzionamento alla massima potenza
LOW = funzionamento alla minima potenza
AUTO = funzionamento automatico
D - interruttore acceso / spento
E - selettore:
0 = fermo
1 = funzionamento a gasolio
2 = funzionamento a gas
3 = funzionamento automatico
F - lampada di blocco
G - centralina modulante RWF 40 (opzionale)
E
A
C
D
SAL
SA s.r
HLBT
HLoil
HLgas
SAMA
R
V
R
0=STOP
1=UP
2=LOW
3=AUTO
0 1
RWF 40
0: OFF
1: ON
3=AUTO
2=GAS
1=OIL
0=STOP
SAgG
G
B
F
PULIZIA E SOSTITUZIONE DELL’UGELLO
Utilizzare solo la apposita chiave fornita in dotazione pre rimuovere l’ugel-
lo, facendo attenzione a non danneggiare gli elettrodi. Montare il nuovo
ugello con la medesima cura.
N.B.: Verificare sempre la posizione degli elettrodi dopo il montaggio
dell’ugello (vedi figura). Una posizione errata può comportare problemi di
accensione.
