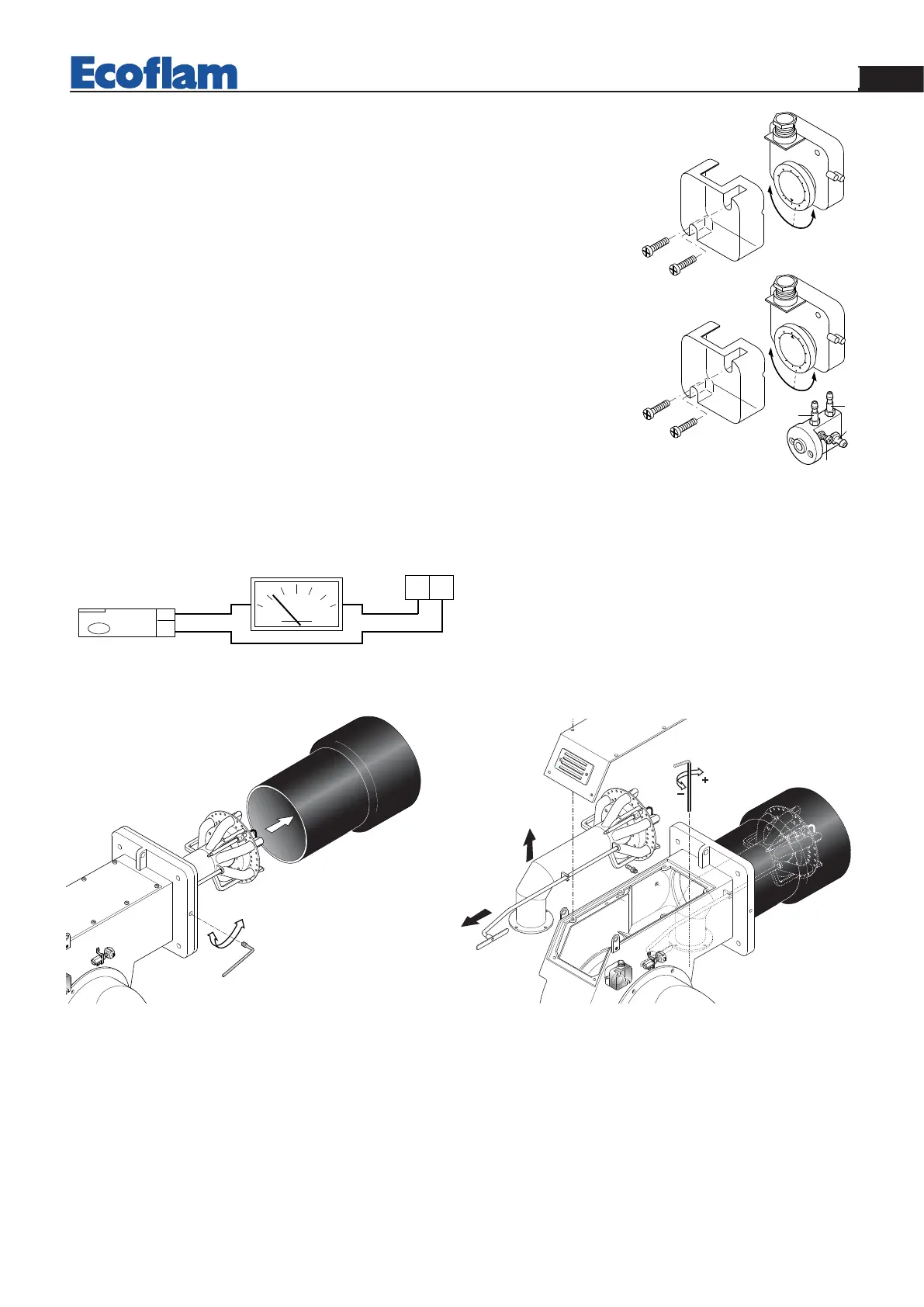

TARATURA DEL PRESSOSTATO GAS DI MINIMA PRESSIONE
- svitare le viti I e L e togliere il coperchio M
- posizionare il regolatore N ad un valore pari al 60% della pressione nominale di alimentazione gas
- rimontare il coperchio M e riavvitare le viti I e L
TARATURA DEL PRESSOSTATO ARIA
- svitare le viti A e B e togliere il coperchio C
- tarare il pressostato aria al minimo, ruotando il regolatore D in posizione 1.
- avviare il bruciatore e impostare il funzionamento in 1° stadio (1 fiamma).
- verificare la corretta combustione.
- con l’ausilio di un cartoncino ostruire progressivamente il condotto di aspirazione dell’aria
fino ad ottenere un aumento del valore di CO
2
di circa 0,5÷0,8 %, oppure, se si dispone di
un manometro collegato alla presa di pressione E, fino ad ottenere una diminuzione di 0,1
mbar (~10 mm C.A.).
- aumentare lentamente il valore di taratura del pressostato, fino a causare lo spegnimento in
blocco del bruciatore.
- togliere l’ostruzione al condotto di aspirazione aria e rimontare il coperchio C.
- ripristinare il funzionamento del bruciatore agendo sul pulsante di sblocco dell’apparecchia-
tura.
N.B.) - La pressione misurata alla presa E deve rientrare nel campo di lavoro del pressostato. Se ciò
non fosse, allentare il dado di bloccaggio alla base della vite F ed agire gradualmente sulla stessa; in senso orario
per diminuire la pressione, antiorario per aumentarla. Al termine della regolazione, ribloccare il dado di bloccaggio.
pressostato gas
pressostato aria
SMONTAGGIO BOCCAGLIO
SMONTAGGIO TESTA DI COMBUSTIONE
Il controllo della corrente di rivelazione si effettua inse-
rendo un microamperometro con fondo scala di 1000 µA
(corrente continua) in serie alla fotocellula. Normalmente
il valore minimo della corrente di rivelazione è >70 µA.
CONTROLLO SISTEMA DI RILEVAZIONE FIAMMA
