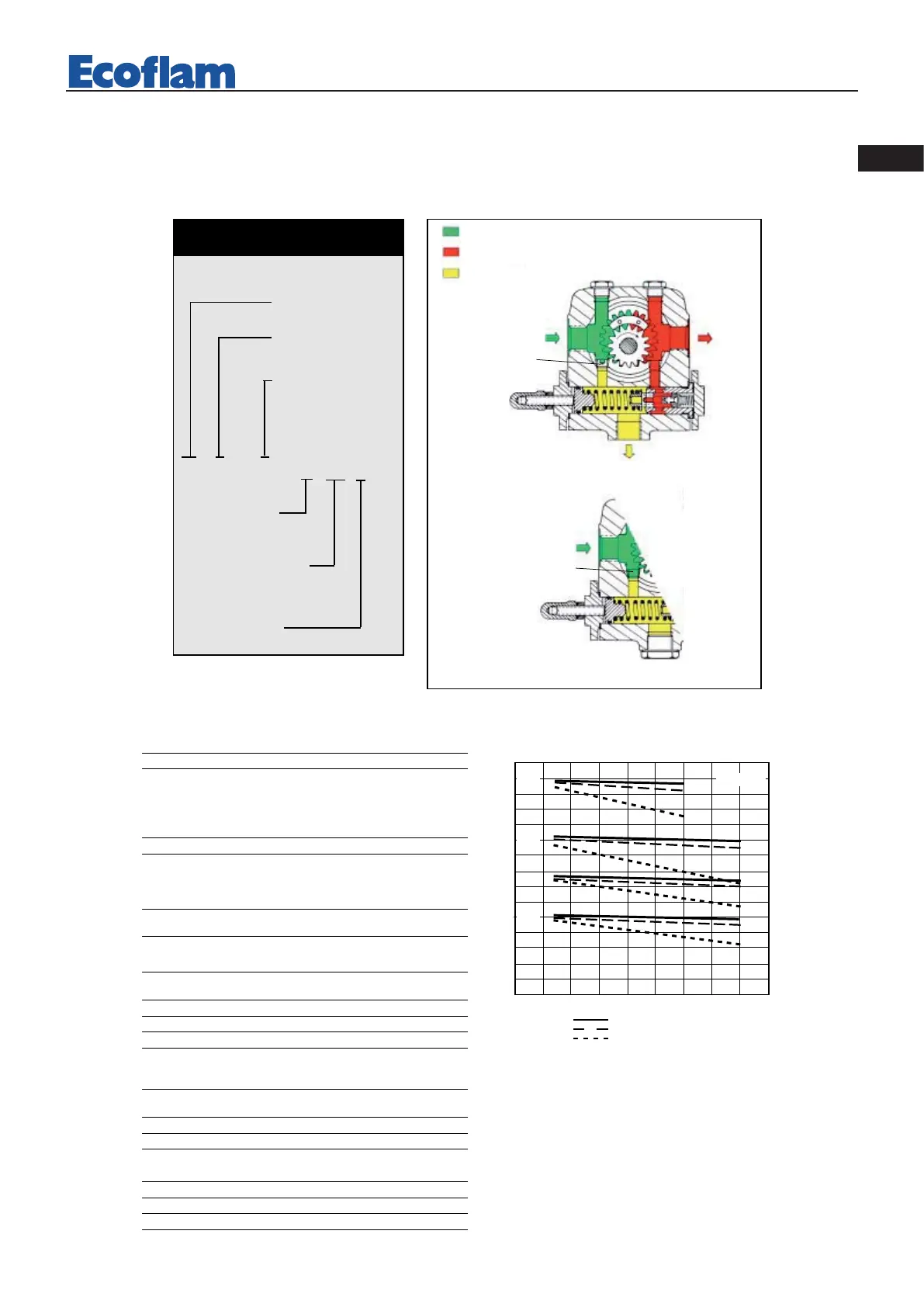

INFORMACIÓN TÉCNICA BOMBA SUNTEC TA
Nota : Todos los modelos TA se entregan con sistema de dos tuberías (el tapón de la tubería de derivación está instalado
en la entrada del vacuómetro). Para los sistemas de una tubería, el tapón de la tubería de derivación debe quitarse y sel-
larse la entrada de retorno con tapón de acero y arandela.
TA: Regulación de presión
TA 2 A 40 10 5
DATOS DE LA BOMBA
(No todas las combinaciones están disponibles.
Consulte a su representante de Suntec).
Capacidad del conjunto
de engranajes (ver curvas
de capacidad del conjunto
de engranajes)
Rotación del eje (vista
desde el extremo del eje)=
A: Rotación en sentido
horario
C: Rotación en sentido
contrahorario
Rango de presión:
30 : 7 - 30 bars
40 : 7 - 40 bars
Unidad de precalentamiento
Código de inspección
Aceite en aspiración
Aceite bajo presión
Punto de entrada
del manómetro
Al inyector
Regulación
de presión
Tapón de
derivación
colocado
Tapón de
deriv
ación
removido
Retorno
Toma del tanque
INSTALACIÓN DE
DOS TUBERÍAS
Toma del punto
de entrada del
manómetro o
del vacuómetro
Aceite derivado que
regresa al tanque o
al sistema de aspiración
Toma del tanque
INSTALACIÓN DE
UNA TUBERÍA
Retorno
obturado
4020 30 3510 15 255
1000
1200
1400
200
400
0
600
800
TA5
TA4
TA3
TA2
0
900
1500
1100
1300
100
300
500
700
Información general
Montaje Brida de montaje
Roscas de conexión Cilíndricas según normas ISO 228/1
Toma y retorno G 1/2"
Salida de boquilla G 1/2"
Entrada del manómetro G 1/4"
Entrada del vacuómetro G 1/4"
Eje Ø 12 mm
Tapón de derivación Introducido en el punto de entrada del vacuómetro
para el sistema de dos tuberías.
Debe quitarse con una llave Allen de 3/16"
para el sistema de una tubería.
)3AT( gk 7,5-)2AT( gk 4,5oseP
6 kg (TA4) -6,4 kg (TA5)
Información hidráulica
Rangos de presión 30 : 7 - 30 bar
de inyector 40 : 7 - 40 bar
Configuración de la presión de suministro 30 bar
Viscosidad de operación 4 - 450 cSt
Temperatura del aceite 0 - 140°C max. nella pompa
Presión de entrada aceite ligero: 0,45 bar máx. de vacío para evitar
la separación del aire y el aceite pesado: 5 bar máx.
Presión de retorno aceite ligero: 5 bar máx.
aceite pesado: 5 bar máx.
Velocidad nominal3600 gpm max.
Torsión (a 40 rpm) 0,30 N.m
Elección del calentador
Cartucho Ø 12 mm
Montaje según norma EN 50262 DIN 40430 - NFC 68190 (N° 9 elec.)
Potencia 80-100 W
Capacidad (L/h)
Capacidad de la bomba
Presión
(bar)
Viscosidad = 200 cSt
20 cSt
5 cSt - Velocidad = 2850 gpm
Los datos mostrados se refieren a bombas nuevas,
sin márgenes de desgaste
2850 gpm
ES
420010310200 MULTICALOR 300.1-400.1 PR/PR
51
