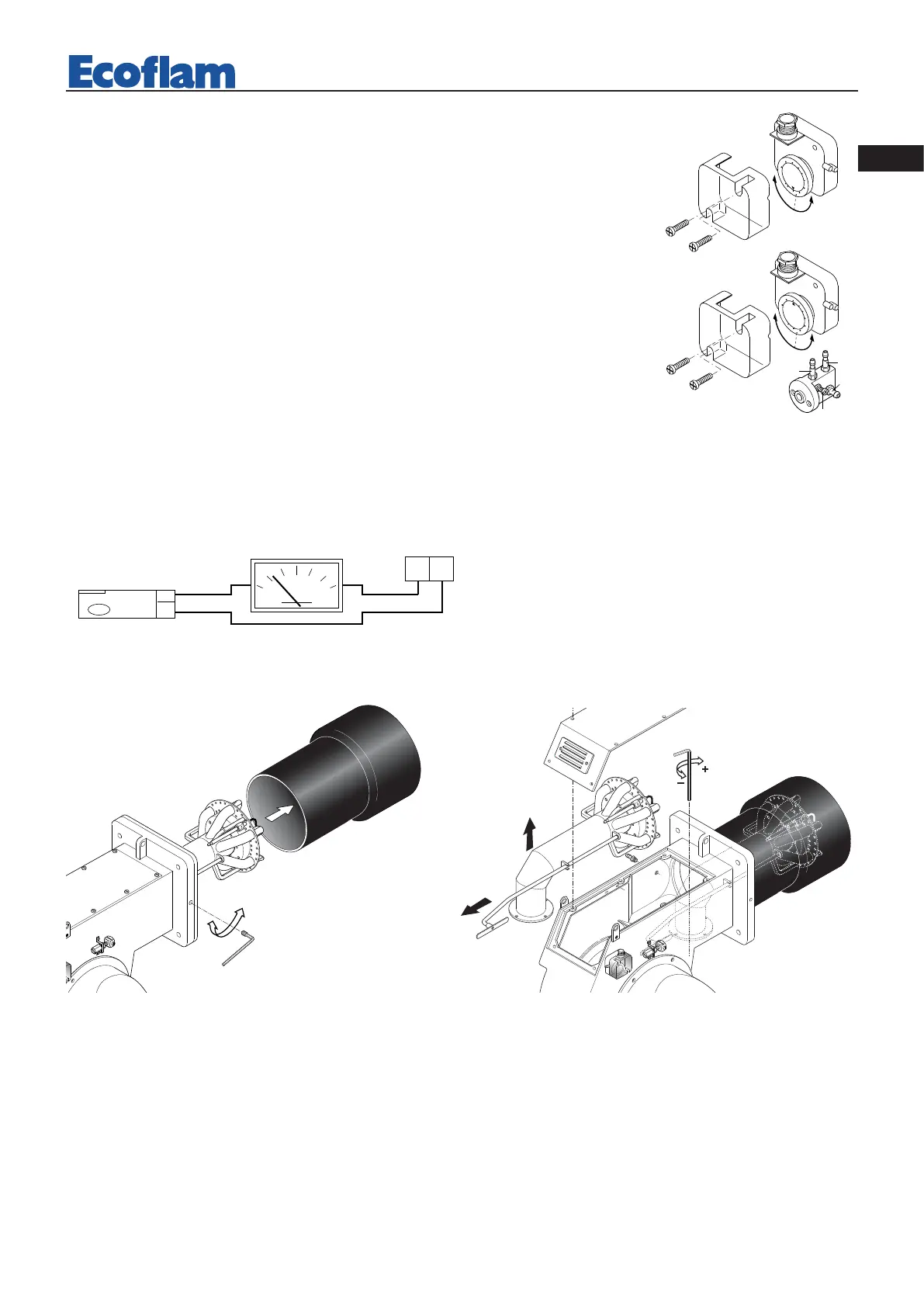

SMONTAGGIO BOCCAGLIO
DESMONTAJE DELLA CABEZA DE
COMBUSTION
REGLAJE DEL PRESOSTATO GAS DE MÍNIMA PRESIÓN
Destornillar y quitar la tapa M. - Posicionar el regulador N a un valor igual al 60% de la presión
nominal de alimentación el gas (ej. para gas nat. con pres. nom. de alim. de 20 mbar, regula-
dor regulado al valor de 12 mbar; para G.P.L. con pres. nom. de alim. G30-G31 30/37
mbar, regulador regulado al valor 18). - Remontar la tapa M y fijarla
REGULACIÓN DEL PRESOSTATO DEL AIRE
Destornillar los tornillos A y B y quitar la tapa. Regular el presostato del aire al mínimo rodando
el regulador en la posición 1. Arrancar el quemador en baja llama y comprobar que la combu-
stión sea correcta. Por medio de una tarjeta, obstruir progresivamente el conducto de aspira-
ción del aire, hasta obtener un aumento de CO2 del 0,5÷0,8% o bien, al disponer de un
manometro conectado a la toma de presión E, hasta obtener una caída de presión de 1
mbar (10 mm C.A.). Aumentar progresivamente el valor de la regulación del presostato
hasta que el quemador se para en seguridad. Quitar la obstrucción y atornillar la tapa, luego
arrancar el quemador presionando el botón de rearme del equipo de control.
Nota: La presión medida a la toma del aire E debe estar dentro de los limites del campo de trabajo del presostato.
En caso contrario, destornillar la tuerca de bloqueo del tornillo F y rodarlo progresivamente: a la derecha para disminuir
la presión; a la izquierda para aumentarla. Al final atornillar la tuerca de bloqueo.
El controle de la corriente de detección de llama se
efectúa conectando un microamperímetro de escala de
1000 µA (corriente continua) en serie la fotocelula.
Normalmente, el valor de la corriente de detección de
llama es
>70 µA.
COMPROBACIÓN EQUIPO DE DETECCIÓN DE LLAMA
