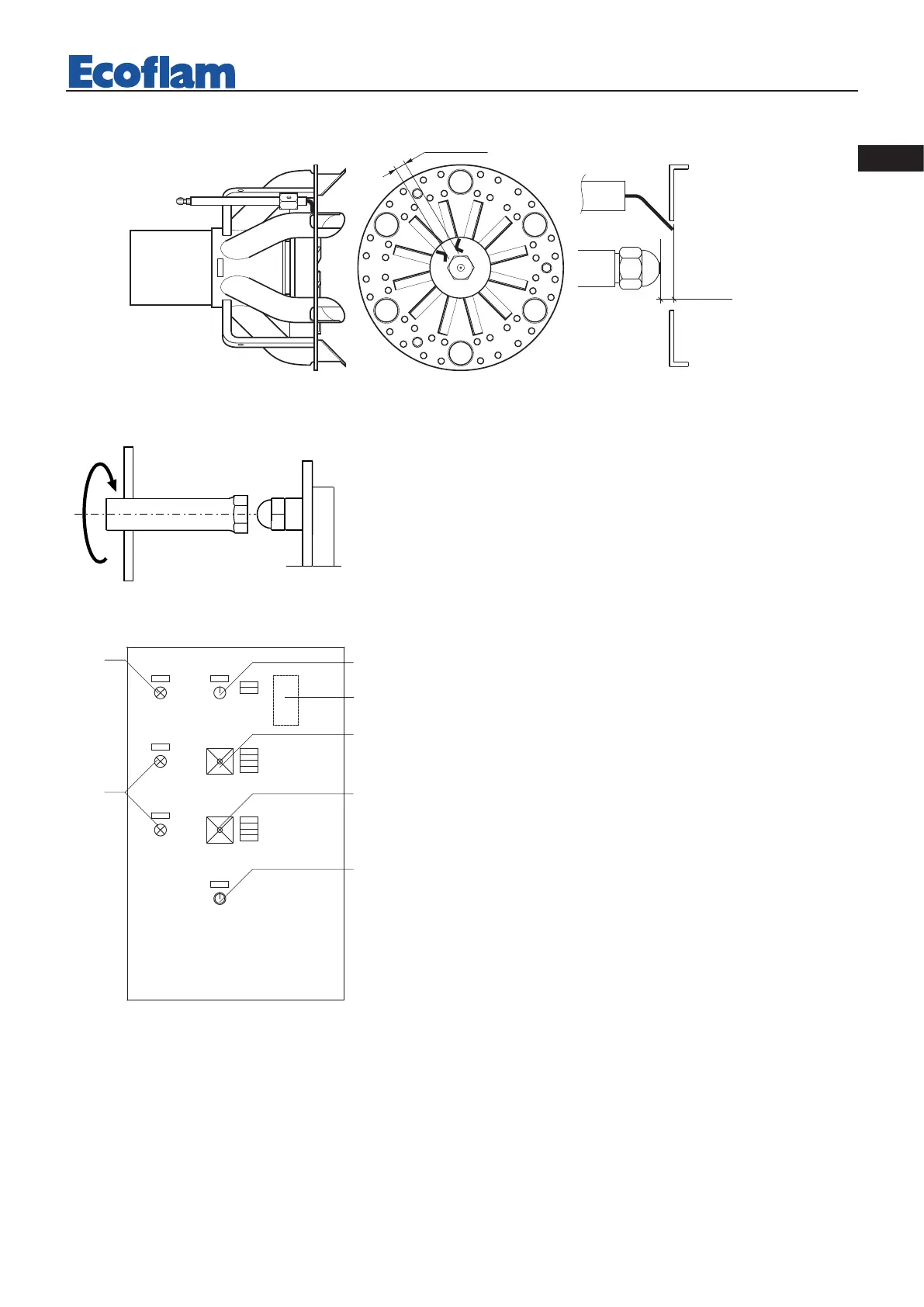

DESCRIPCIÓN DEL CUADRO DE MANDOS DEL QUEMADOR
A -
pulsador de desbloqueo
B -
Indicador del funcionamiento
anaranjado(gasóleo) - verde (gas)
C - Conmutador:
OUT = bloqueo de los equipos para funcionamiento
en posición intermedia
UP = funcionamiento a la potencia máxima
LOW = funcionamiento a la potencia mínima
AUTO =
automatic operation
D -
interruptor I / O
E - Conmutador:
0 = stop
1 = funcionamiento a gasóleo
2 = funcionamiento a gas
3 = funcionamiento
automatic
F -
Indicador
de bloqueo
G - unidad de modulación RWF 40 (optionalt)
E
A
C
D
SAL
SA s.r
HLBT
HLoil
HLgas
SAMA
R
V
R
0=STOP
1=UP
2=LOW
3=AUTO
0 1
RWF 40
0: OFF
1: ON
3=AUTO
2=GAS
1=OIL
0=STOP
SAgG
G
B
F
POSICIÓN DE LOS ELECTRODOS
LIMPIEZA Y SOSTITUCIÓN DEL INYECTOR
Utilizar solamente la llave de suministro para desmontar el inyector,
teniendo cuidado de no estropear los electrodos. Montar el nuevo inyector
con el mismo cuidado. Nota: Comprobar todavía la posición de los elec-
trodos después del montaje (ver a la ilustración). Una posición errada
puede originar problemas de encendido.
ES
420010310200 MULTICALOR 300.1-400.1 PR/PR
53
