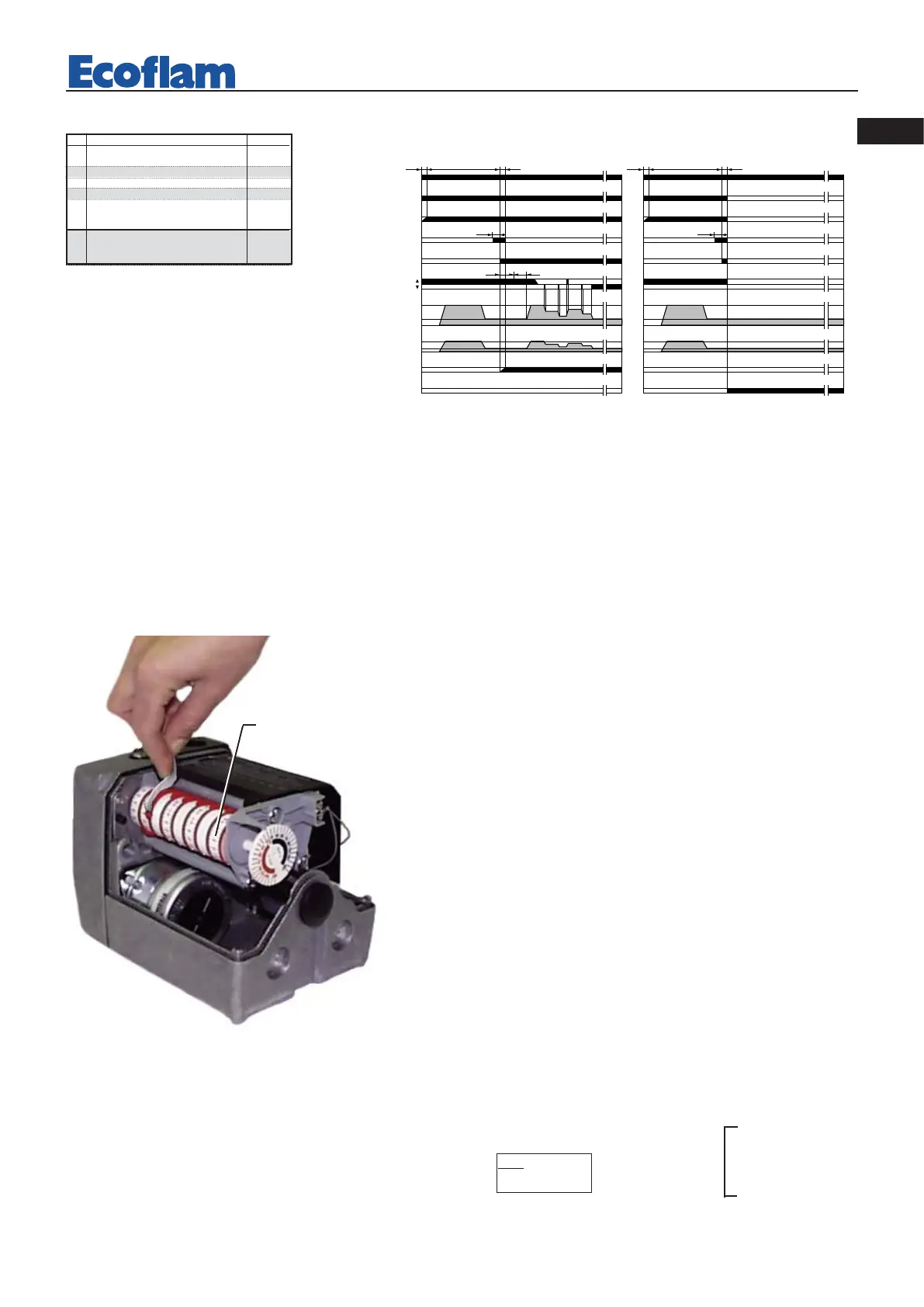

SERVOMOTEUR LANDIS & STAEFA SQM 50.481A2
Enlever le couvercle pour avoir accès aux cames de régulation. La régulation des cames doit être faite à l’aide de la clé en
dotation. Description:
Came VIII
non utilisé
I - Came de régulation de la position d’ouverture en grande
Allure(GAZ-FUEL).
II - Came de régulation de la position du clapet de l’air à la coupure.
III - Came de régulation de la position d’ouverture en min. Allure (GAZ).
IV - Came de régulation de la position d’ouverture en min. Allure
(FUEL).
V - Came de régulation de la position d’ouverture en petite Allure GAS.
VI - Came de régulation de la position d’ouverture en petite Allure
FUEL.
VII - Came de régulation libre (non utilisé)
VIII - Came de régulation libre (non utilisé)
Multicalor 300.1-400.1 PR/PR
Pour calculer le débit de fonctionnement, en kW, du brûleur, procéder de la manière suivante:
- Vérifier au compteur la quantité de litres débités, ainsi que la durée de la lecture, ensuite
procéder au calcul du débit par la formule suivante:
CALCUL DU DEBIT DE FONCTIONNEMENT DU BRULEUR
e
x f = kW
s
e = Litres de gaz
s = Temps en secondes
G20 = 34,02
G25 = 29,25
G30 = 116
G31 = 88
f
Le coffret de sécurité démarre la
turbine et commence le pre-balaya-
ge de la chambre de combustion.
Le pressostat air contrôle la pres-
sion de l’air de ventilation afin que
le fonctionnement soit correct. A la
fin du pre-balayage le transforma-
teur d’allumage s’enclenche, par une étincelle entre les éléctrodes, suivi par les les vannes gaz (soupape de sécurité VS et
soupape de travail VL). En cas de faute d’allumage ou coupure accidentelle du brûleur la sonde à ionisation met le brû-
leur en sécurité dans le temps de sécurité. En cas de coupure du gaz ou de baisses de pression, le pressostat du gaz de
pression minimum coupe le fonctionnement du brûleur.
COFFRETS DE SECURITE LANDIS & STAEFA MOD. LFL1.622-1.333
Pressostat gaz
Moteur
Pressostat air
Transformateur
Soupape gaz
Consentimiento
mín. / máx. potencia
Cierre del aire
Cierre del gaz
Sonde à ionisation
Lampe de mise en
sécurité
Cycle de fonctionnement normal
Cycle de fonctionnement par manque
de flamme d'allumage
Ref. Description
t1 Temps de contrôle du pressostat air
t2 Temps de pre-ventilation
t3 Temps de securité
t4 Temps de pre-allumage
t5 tempo per il consenso di funzionam.
alla minima potenza della valvola di
lavoro del combustibile.
t6 tempo per il consenso di funzionam.
alla massima potenza della valvola di
lavoro del combustibile
Temps
8”
66”(36”)
2”
4”
10”
10”
FR
420010310200 MULTICALOR 300.1-400.1 PR/PR
