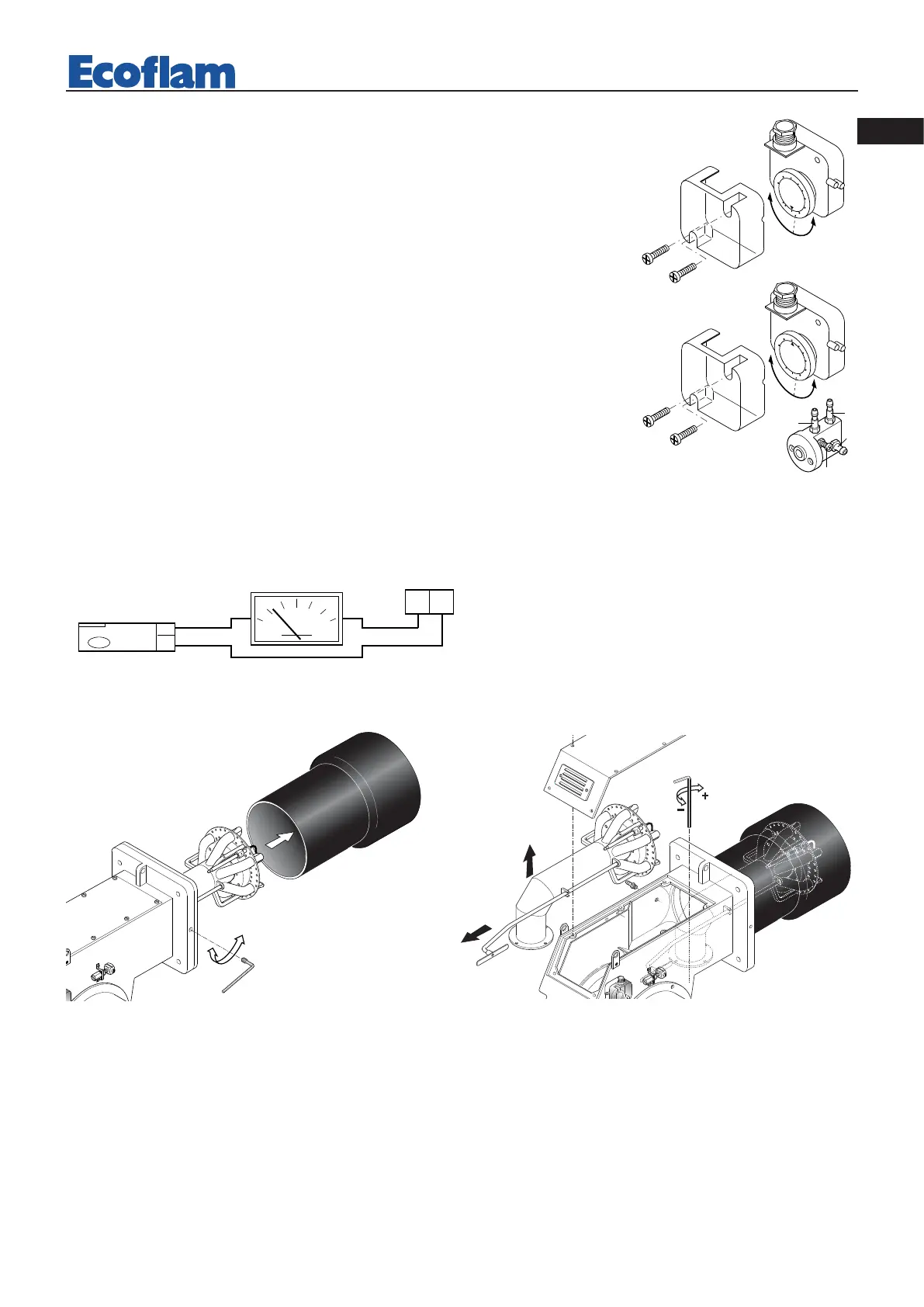

REGLAGE DU PRESSOSTAT GAZ DE MINIMUM
Dévisser les vis I et L et enlever le couvercle M. - Positionner le régulateur N à un valeur
équivalent au 60% de la pression nominale d’alimentation du gaz(par ex.: pour gaz nat. avec
pression nom. de 20 mbar, positionner le régulateur à une valeur de 12 mbar; pour G.L.P.
avec pression nom. G30/G31 30/37 mbar, positionner le régulateur à 18 mbar). -
Remonter le couvercle M et visser les vis I et L.
REGULATION DU PRESSOSTAT AIR
Dévisser les vis A et B et enlever le couvercle. Réguler le pressostat air au minimum en
tournant le régulateur D en position 1. Démarrer le brûleur en 1e allure et effectuer
une analyse de la combustion. A l’aide d’un petit carton obstruer progressivement le
conduit d’aspiration de l’air jusqu’à obtenir une augmentation de CO
2
de 0,5÷0,8%
ou bien, si l’on dispose d’un manomètre connecté à la prise de pression E, jusqu’à
obtenir une chute de pression de 1 mbar (10 mm C.E.). Augmenter progressivement
la valeur de la régulation du pressostat jusqu’à obtenir l’arrêt en sécurité du brûleur.
Enlever l’obstruction du conduit, visser le couvercle C et démarrer le brûleur en
appuyant sur la touche de réarmement du coffret de sécurité.
Note: La pression mesurée à la prise de pression E doit être comprise dans les limites de la
plage de travail du pressostat. Sinon, dévisser l’écrou de blocage de la vis F et la tourner graduellement: à
droite pour réduire la pression; à gauche pour l’augmenter. Enfin serrer l’écrou de blocage.
pressostat gaz
pressostat air
Avec le brûleur énteint, brancher un microamperomètre à
courante continue scale 1000 µA. en série à la photocel-
lule. Normalement la valeur minimum du courante de
detection de flamme est >70 µA.
CONTROLE SYSTEME DETECTION DE FLAMME
