Ecoflam Multicalor 400.1 - Page 67

67
420010310200 MULTICALOR 300.1-400.1 PR/PR
RU

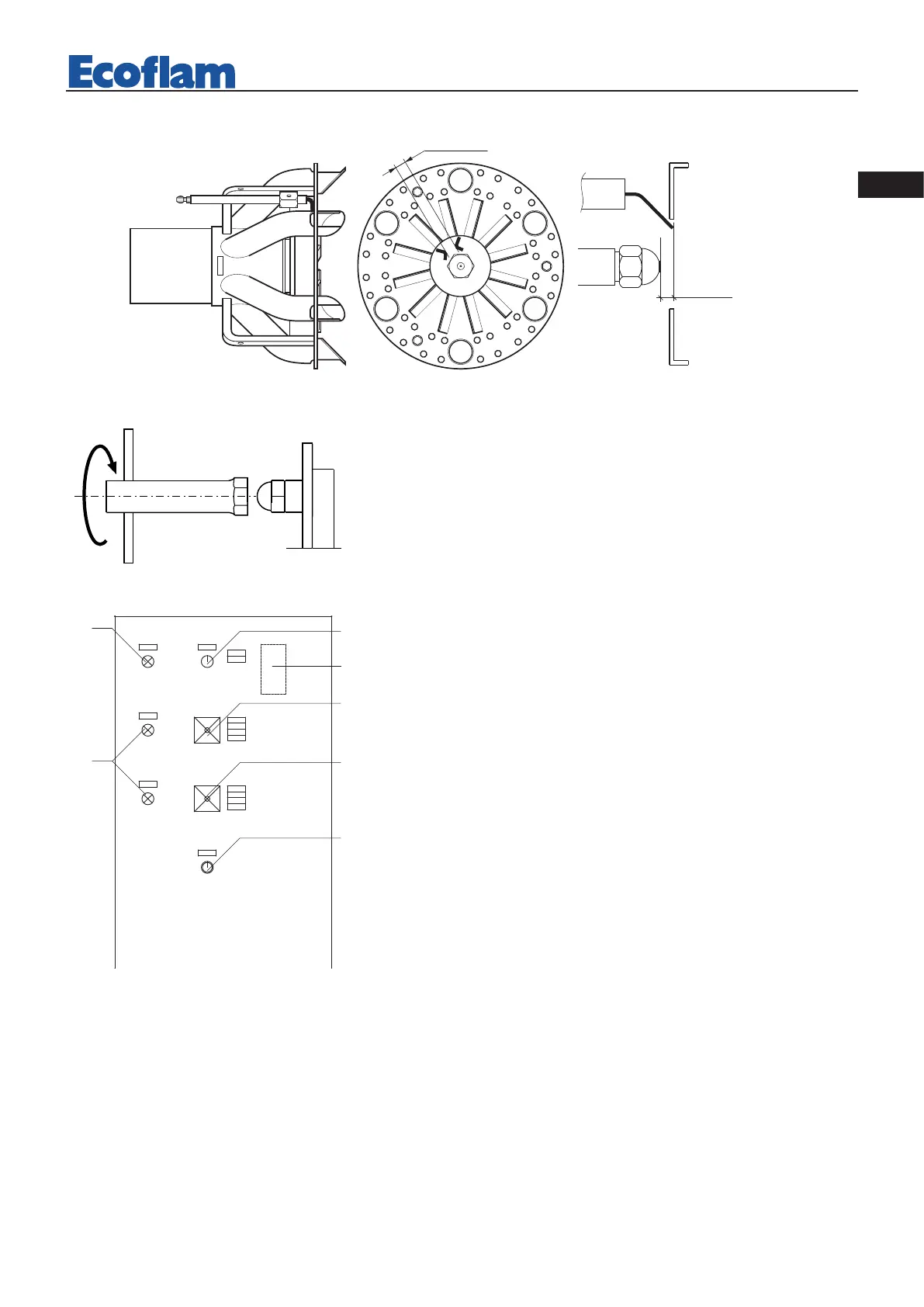

ПАНЕЛЬ УПРАВЛЕНИЯ ГОРЕЛКИ
A - reset key
B - operating lamps (orange=light-oil; green= gas)
C - selector:
OUT = loking of devoices for operating at intermediate outputs
UP = operation at max. output
LOW = operation at min. output
AUTO = automatic operation
D - ON/OFF switch
E - selector:
0 = STOP
1 = light-oil operation
2 = gas operation
3 = automatic operation
F - termal lock-out lamp
G - modulating unit RWF 40 (optional)
E
A
C
D
SAL
SA s.r
HLBT
HLoil
HLgas
SAMA
R
V
R
0=STOP
1=UP
2=LOW
3=AUTO
0 1
RWF 40
0: OFF
1: ON
3=AUTO
2=GAS
1=OIL
0=STOP
SAgG
G
B
F
фиксированные параметры оборудования для работы на средней мощности
работа на максимальной мощности
работа на минимальной мощности
работа в автоматическом режиме
индикатор рабочего режима
Переключатель режимов :
Переключатель режимов :
индикатор температурной блокировки
модуляционный регулятор RWF 40
выключатель
ПОЛОЖЕНИЕ ЭЛЕКТРОДОВ
3 ÷ 4 mm
5 ÷ 6 mm
ЧИСТКА И ЗАМЕНА ФОРСУНКИ
Для демонтажа форсунки пользуйтесь исключительно имеющимся в
комплекте ключом. Обратите внимание на то, что бы не повредить
электроды. Установите новую форсунку, при этом работу следует
выполнить с максимальной осторожностью. Примечание: после замены
форсунки, обязательно проверьте положение электродов (см. рис.)
Неправильное положение электродов может затруднить розжиг горелки.
