Ecolab Elados EMP III-E10 Operating Instruction

417102233 Betriebsanleitung EMP III E00, E10
- 7 -
Rev. 02-11.13

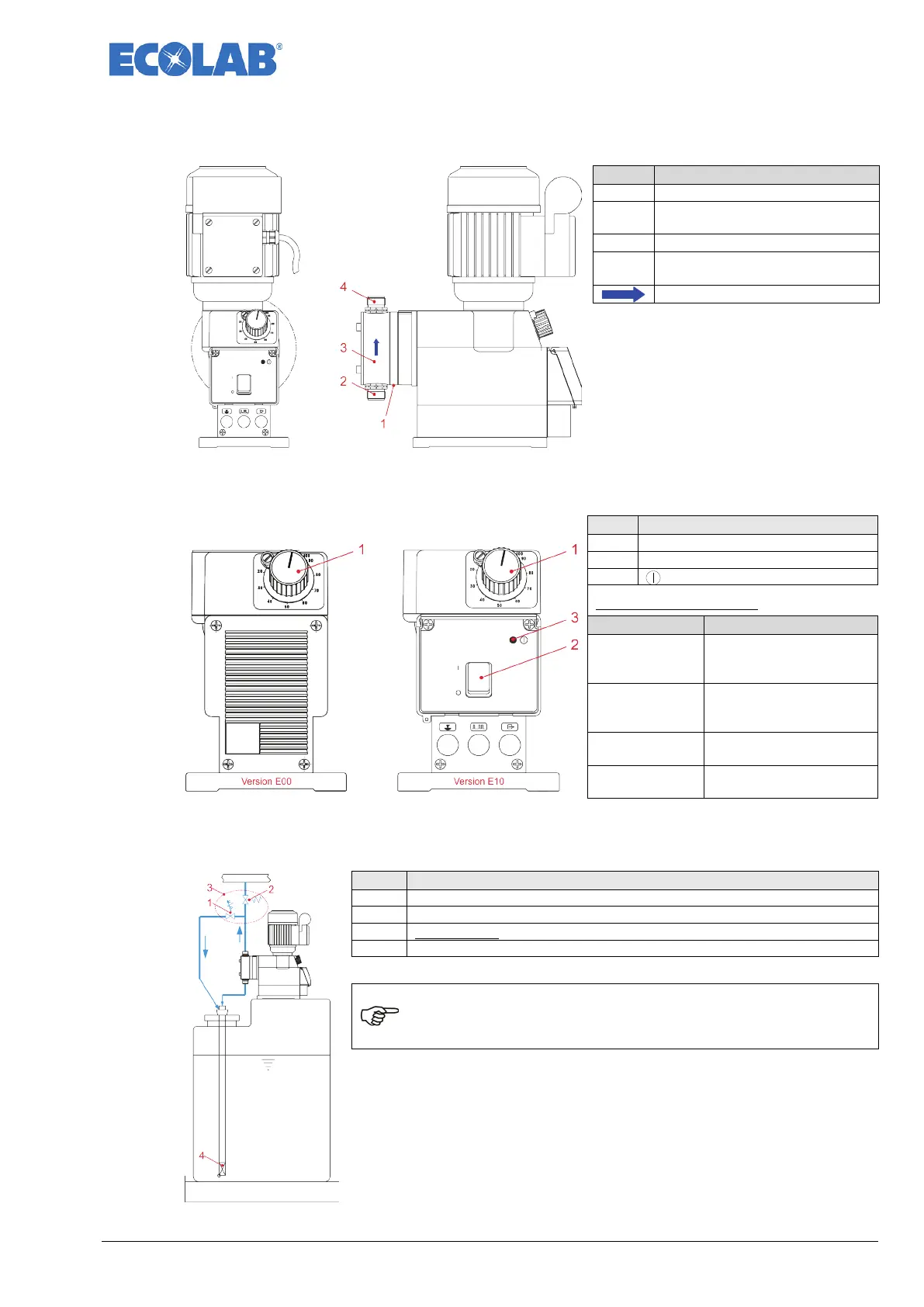

5 Aufbau / Einbau
5.1 Aufbau
Pos.
Bezeichnung
1
Membranbruchablauf
2
Saugventil
(Anschluss saugseitig)
3
Pumpenkopf
4
Druckventil
(Anschluss druckseitig)
Fließrichtung des Dosiermediums
Abb. 5.1
5.1.1 Elektrische Ausführung
Abb. 5.2
Pos.
Bezeichnung
1
Drehknopf für Hublängeneinstellung
2
Ein-/Ausschalter
3
LED grün (betriebsbereit)
Leistungsbeschreibung:
Ausstattung
Funktion
(Nur E00)
Klemmkasten am
Motor
Kontinuierlicher Betrieb
ohne EIN-/AUS-Schalter,
ohne Betriebsleuchte
(E00/E10)
Mechanische
Hubverstellung
Dosiermengeneinstellung
(Nur E10)
Ein-/Ausschalter
Kontinuierlicher Betrieb
(max. Hubfrequenz)
(Nur E00)
LED grün
Pumpe ist betriebsbereit
5.2 Einbauschema
Pos.
Bezeichnung
1
Überströmventil
2
Druckhalteventil
3
Ersatzweise: Mehrfunktionsventil
4
Sauglanze bzw.Bodensaugventil
HINWEIS
Dosier-/Druckhalte- und Überdruckventile können
durch ein Mehrfunktionsventil (MFV) aus unserem
Lieferprogramm ersetzt werden, welches all diese
Funktionen vereint.
Abb. 5.3
