6.3.5.1 Einstellung des Impulsmultiplikators bzw. -divisors
Im Menü Betriebsart/Impuls wird eingestellt, ob die eingehenden Wasserdurchflussimpulse
multipliziert oder dividiert werden.
Bei Impulsmultiplikation wird jeder eingehende Impuls in „n“ (eingestellter Faktor) Dosierhübe
umgewandelt.
Bei Impulsdivision werden „n“ (eingestellter Faktor) eingehende Impulse in einen Dosierhub
umgesetzt.
6.3.6 Anzeigen in Betriebsart „Extern Impulsverarbeitung“

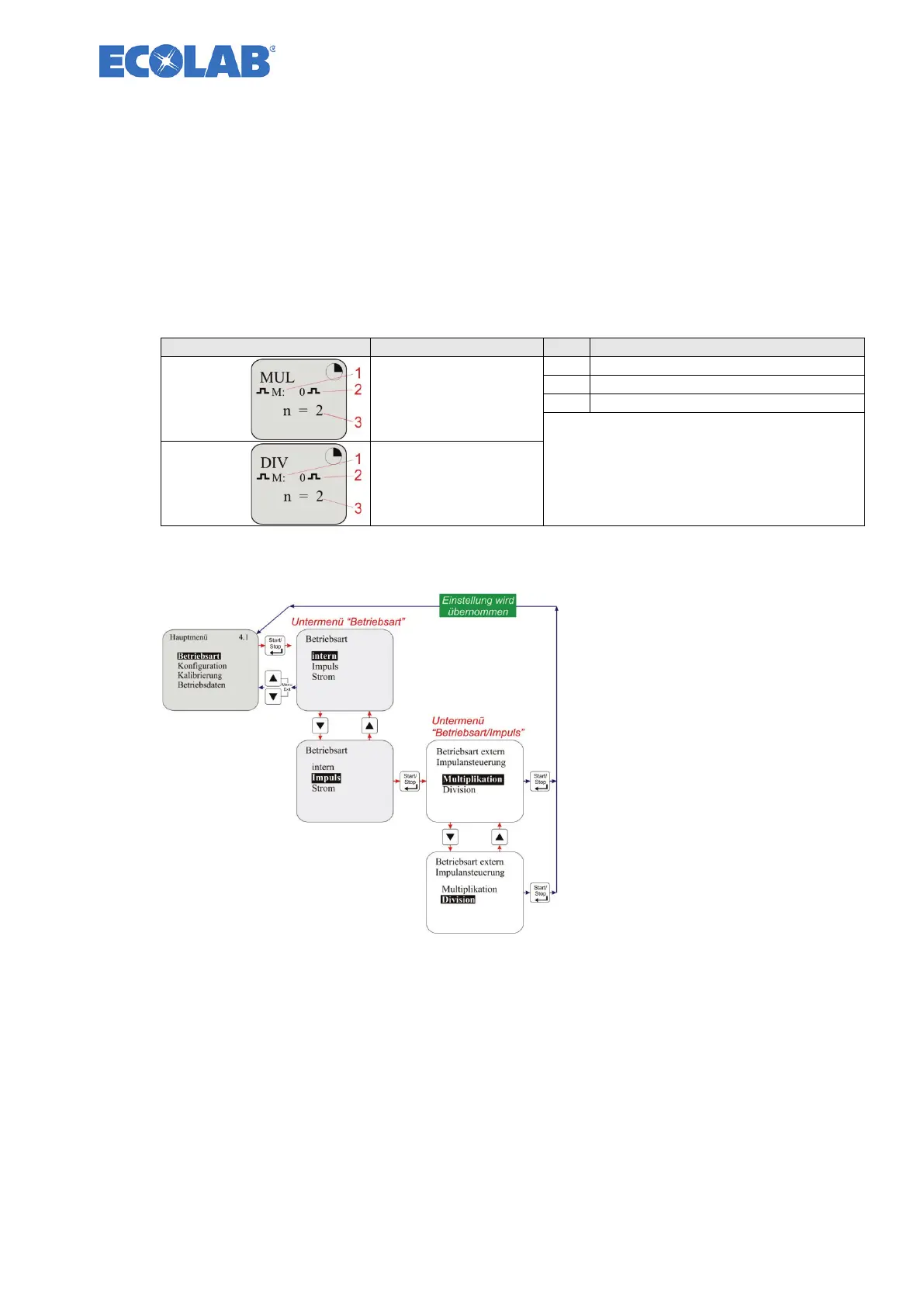

Displayanzeige im Betrieb
Bedeutung
Pos.
Bezeichnung
Abb. 6.2
Impulsmultiplikation
(Beispiel: aus 10
externen Impulsen
werden 20 Hübe)
1
Impulsspeicher aktiv
2
Anzahl der eingegangenen Impulse
3
Eingestellter Faktor
Abb. 6.3
Impulsdivision
(Beispiel: aus 10
externen Impulsen
werden 5 Hübe)
6.3.6.1 Auswählen

Tastenfunktion „MENU/EXIT“
betätigen.
Das Hauptmenü wird sichtbar und
der Menüpunkt „Betriebsart“ ist
hervorgehoben.
 START/STOP-Taste drücken.
Das so erreichte Betriebsartmenü
teilt sich in: Intern, Impuls und Strom
auf.
 Mit Auf- bzw. Ab-Taste die
Betriebsart „Impuls“ auswählen.
 START/STOP-Taste drücken.
Abb. 6.4
Das Untermenü „Betriebsart Impuls“ erscheint und bietet folgende Auswahl:
- Multiplikation
- Division
 Mit Auf- bzw. Ab-Taste die gewünschte Anzeige anwählen.
 Die START/STOP-Taste drücken.
Die Einstellung wird sofort übernommen und die Ansicht springt zurück in das
Hauptmenü.
 Die Tastenfunktion MENU/EXIT drücken
Die Displayanzeige geht auf den neu eingestellten Betriebsmodus
Im Einstellungsmodus des Impulsbetriebes kann der neue Faktor (n) gewählt werden.
