MONTAGE DER MARMOREINSÄTZE - OPTIONAL

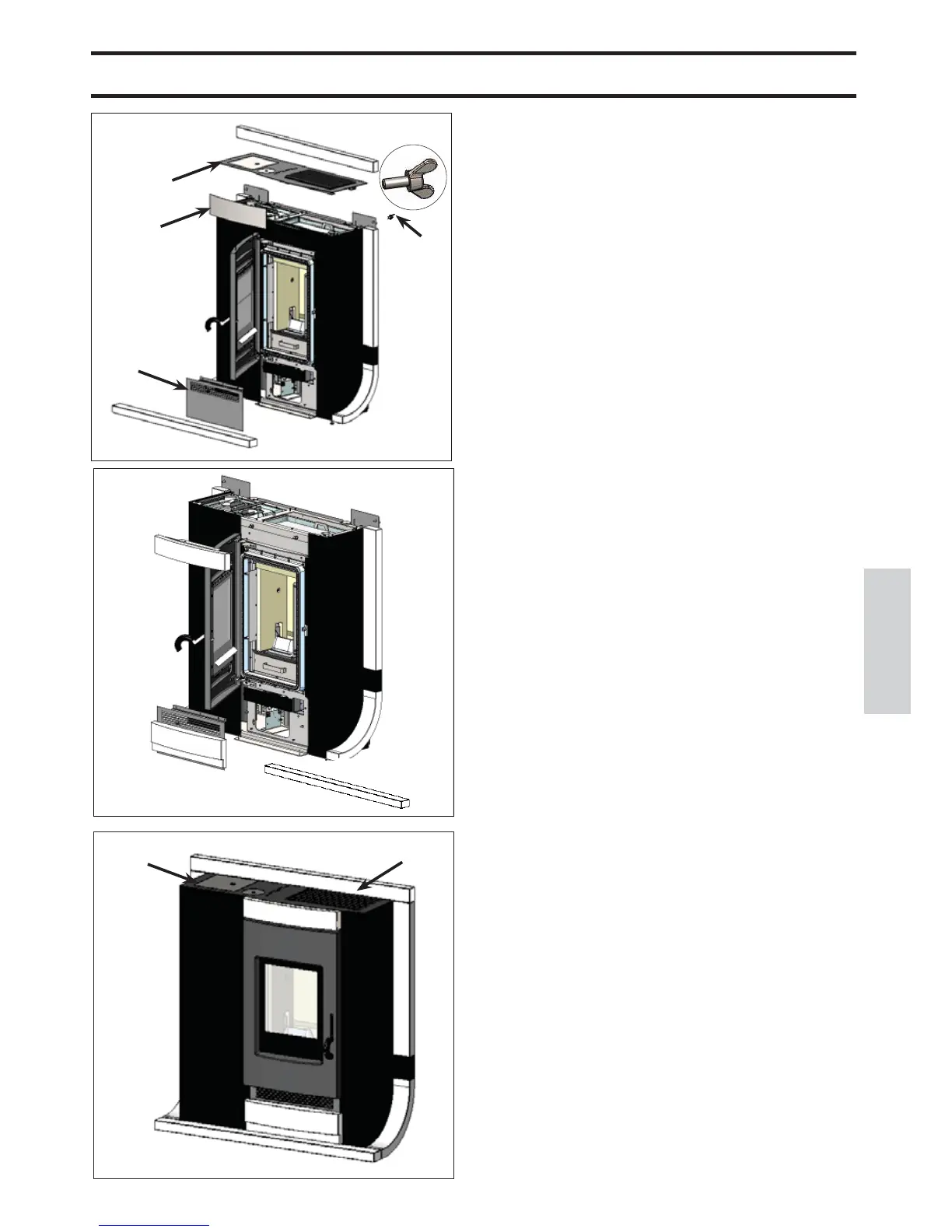

Abb. 1
Abb. 2
Die Marmoreinsätze werden einzelnverpackt geliefert und
bestehen aus folgenden Teile:
• n° 1 oberen Einsatz aus Marmor komplett mit metallische
Halterung (H - Abb. 2)
• n° 1 unteren Einsatz aus Marmor komplett mit metallische
Halterung (I - Abb. 2)
Für die Montage wie folgend vorgehen:
Abb. 1
Tür öffnen und die Teile aus Marmor entfernen:
- das oberes Teil (F) die M6 Schrauben müssen entfernt werden
(X und Y)
- das unteres Teil (G) muss nur aus den Stiften herausgezogen
werden
Das Stahl Oberteil muss zusammen mit das Luftgitter (M)
entnommen werden
Die oberen (N) und unteren (P) Stahlbleche abschrauben und
abbauen.
Abb. 2
Die Stahlbleche (N und P) müssen mit den oberen (H) und
unteren (I) Einsatz aus Marmor ersetzt werden.
Für die Montage bitte die entfernten Schrauben verwenden.
Hinweis: Das waagerechtes Marmorteil (G) muss vor den unte-
ren Einsatz (I) an der Struktur angebracht werden.
Abb. 3
Das Stahl Oberteil (M), und das obere waagerechtes Marmor
Teil (F) erneut einbauen.
Für die Montage bitte die entfernten Schrauben verwenden.”
F
G
M
N
P
H
I
X/Y
G
Abb. 3
M
F
