ANMERKUNG:
DEN (MITGELIEFERTEN) BAUSATZ FÜR KANALI-
SIERUNGSANSCHLUSS VERWENDEN, DER AN DER
OFENRÜCKSEITE PLATZIERT WIRD FÜR DIE BEFE-
STIGUNG DES KANALISIERUNGSROHRES UND VOM
AUTORISIERTEN KUNDENDIENST DAS GEBLÄSE
NACH HINTEN DREHEN LASSEN.
AUF DIESE WEISE WEITET SICH DER IN-
NENDURCHMESSER MERKLICH UND ER-
LEICHTERT DAS AUFSTECKEN.
Prozedur:

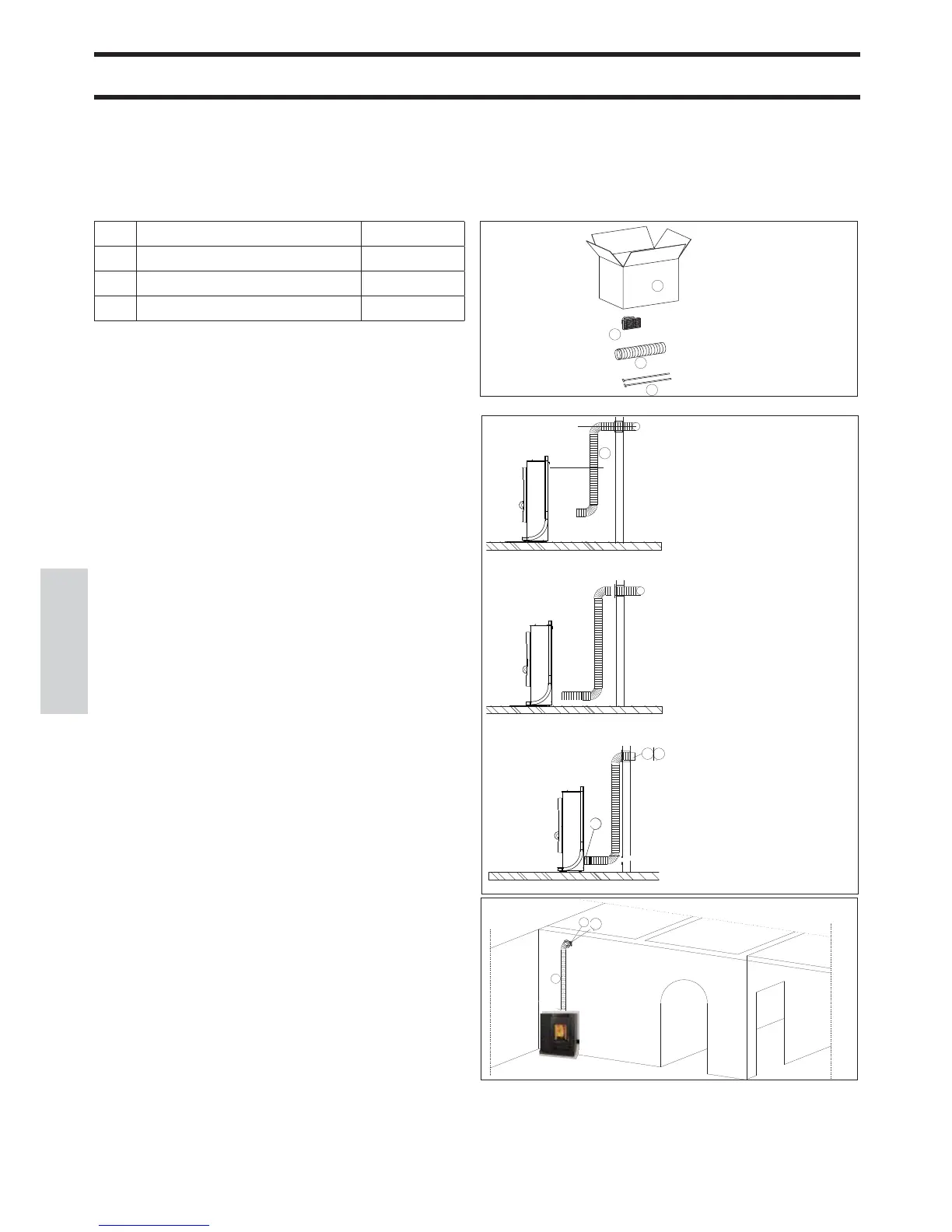

- Die Stellung des Ofens gegenüber der Mauer festlegen (Abb.
a).
- Den Ofen in die endgültige Stellung setzen.
- Das Aluminiumrohr (b) des Kanalisierungskit komplett
verlängern.
- Das Aluminiumrohr auf den Stutzen des Luftauslass der sich
auf der Rückseite (Abb. C)befi ndet anpassen und durch die
Schelle (g) befestigen. - Das Endgitter ( c) an das Rohrende
anbauen und durch die Schelle (g) (Abb. c) befestigen.
b
d
e
Ŏ g. a
Ŏ g. b
b
d
c
8
e
c
8
d
f
g
e
Ŏ g. c
g
g
g
a
Schachtel
n° 1
b
Rohr Ø 8
n° 1
c
Abschlussstutzen
n° 1
g
Befestigungsschelle Rohr
n° 2
KANALISIERUNG DER WARMLUFT
SET 12 (Cod. 778150) optional
ZUR KANALISIERUNG DER WARMLUFT
IN EINEN ANGRENZENDEN RAUM,
ZUSÄTZLICH ZUM OFENAUFSTEL-
LUNGSRAUM
