NEDERLANDS

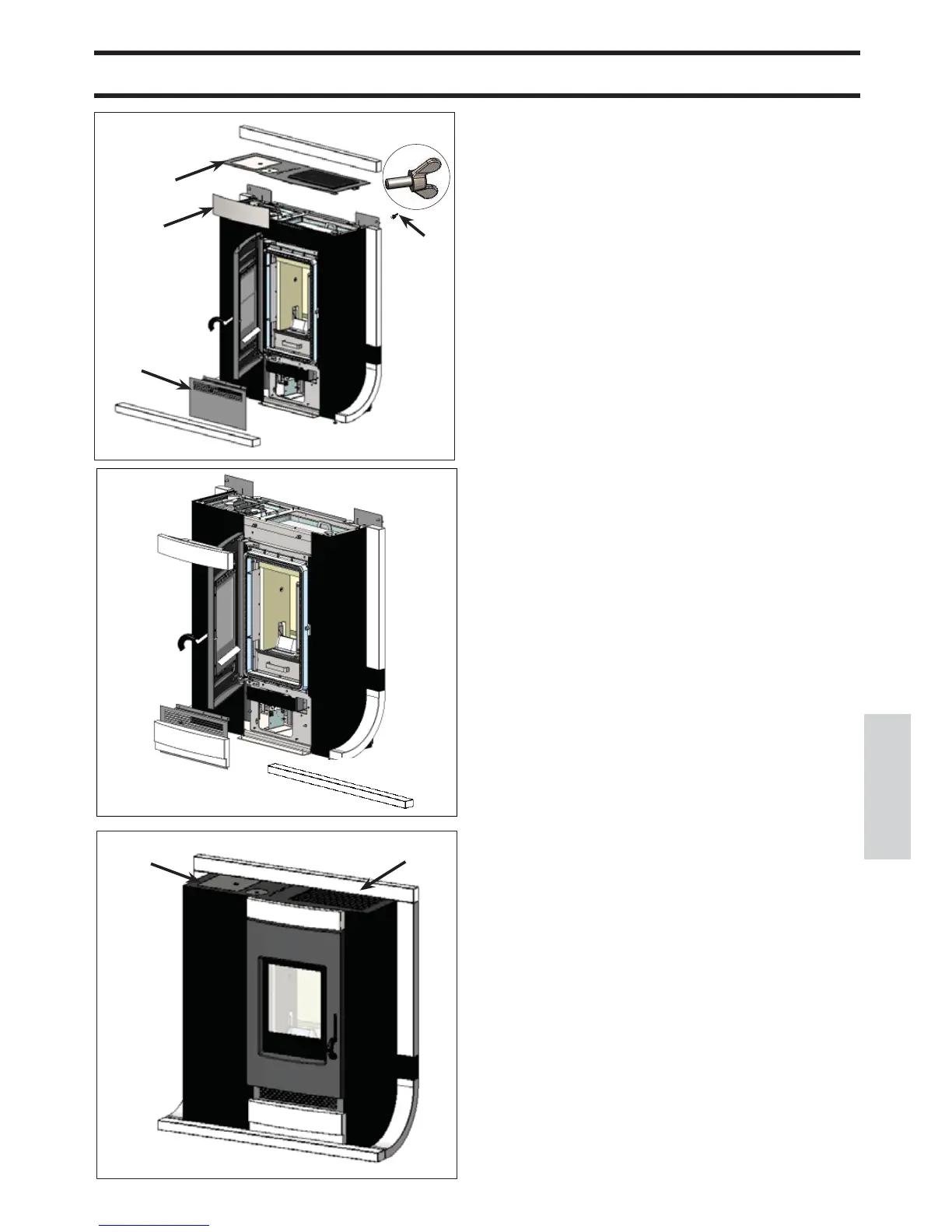

INSTALLATIE VAN DE MAMEREN INLEGSTUKKEN IN OPTIE
Afb. 1
Afb. 2
De kit van marmeren inlegstukken wordt geleverd in een karto-
nen doos et bestaat uit de volgende onderdelen
• n 1 bovenste marmeren inlegstuk met vastzet beugel (H - afb.
2)
• n 1 onderste marmeren inlegsuk met vastzetbeugel (1 - afb. 2)
Voor de installatie volg de volgende instucties
Afb. 1
De deur open doen en de volgende marmeren onderdelen
erafnemen
- bovenkant (F) om op de inlegdopjes te drukken en de schrou-
ven en boutjes er af te halen (X eY) .
De stalen bovenkant eraf halen , die er alleen opligt plus het
rooster voor de warme lucht uitvoer
De schroeven van de metalen zijpanelen van de boven-en on-
derkant er uithalen
Afb. 2
De bovenste (H) en onderste marmeren inlegstukken met de
vastzetbeugels installeren in plaats van de metalen panelen.
Om ze vast te zetten gebruikt u de zelfde schroeven.
N.B eerst het bovenste horizontale marmeren aan de stuctuur
vast zetten voor het onderdeste marmeren inlegstuk met vastzet
beugel te installleren
Afb. 3
De stalen bovenkant (M) en het horizon talen bovenstuk van
marmer (F) weer installeren voor het vastzetten gebruikt u
dezelfde schroeven
F
G
M
N
P
H
I
X/Y
G
Afb. 3
M
F
