- 146 -- 146 -
NEDERLANDS
g
f
d
c
b
a
e
N.B.:
GEBRUIK DE (BIJGELEVERDE) KIT MET DE VER-
BINDING VOOR DE KANALISATIEKOPPELING DIE
OP DE ACHTERKANT VAN DE KACHEL GEPLAATST
MOET WORDEN, OM DE KANALISATIEPIJP TE
BEVESTIGEN. HET NAAR ACHTER DRAAIEN VAN
DE VENTILATOR DIENT UITGEVOERD TE WORDEN
DOOR EEN GEAUTORISEERDE DEALER.
HET BEGIN VAN DE FLEXIBELE LEIDING MOET
HELEMAAL “UITGEREKT” WORDEN ZODAT DE
INTERNE DOORSNEDE AANZIENLIJK GROTER
WORDT. DIT VEREENVOUDIGT DE AANSLUITING.
Werkwijze:
- Bepaal de plaatsing van de kachel ten opzichte van de muur
(afb. a)
- Plaats de kachel in de deŎ nitieve stand.
- De aluminium buis (b) uittrekken voor het kanaliseren van de
warme lucht.
- Monteer de aluminium buis aan het mondstuk van de warme
lucht uitlaat aan de achterzijde van de kachel (Ŏ g. c) door deze
vast te maken met een klem (g).
- Installeer de eindopening (c) aan het einde van de aluminium
buis bij middel van de klem (g) (Ŏ g. c) In de te verwarmen
ruimte.
b
d
e
afb. a
afb. b
b
d
c
8
e
c
8
d
f
g
e
afb. c
g
g
g

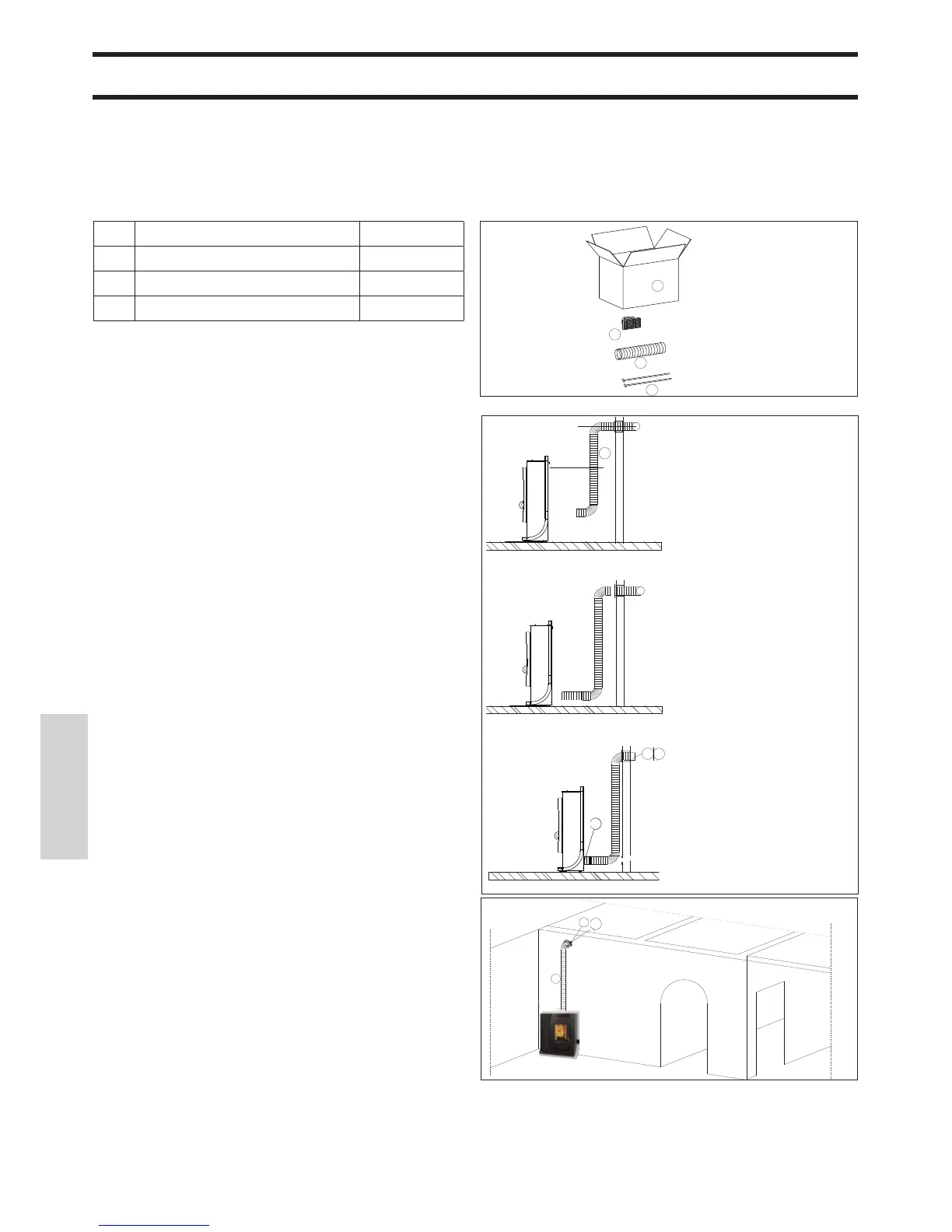

KANALISATIE WARME LUCHT
KIT 12 (code 778150) (optie)
VOOR HET KANALISEREN VAN WARME LUCHT IN
EEN AANGRENZENDE RUIMTE, BOVENOP DEZE
VAN INSTALLATIE
Samenstelling::
a Doos n° 1
b Buis Ø 8 n° 1
c Opening n° 1
g Klemring buizen n° 2
