- 15 -
ITALIANO

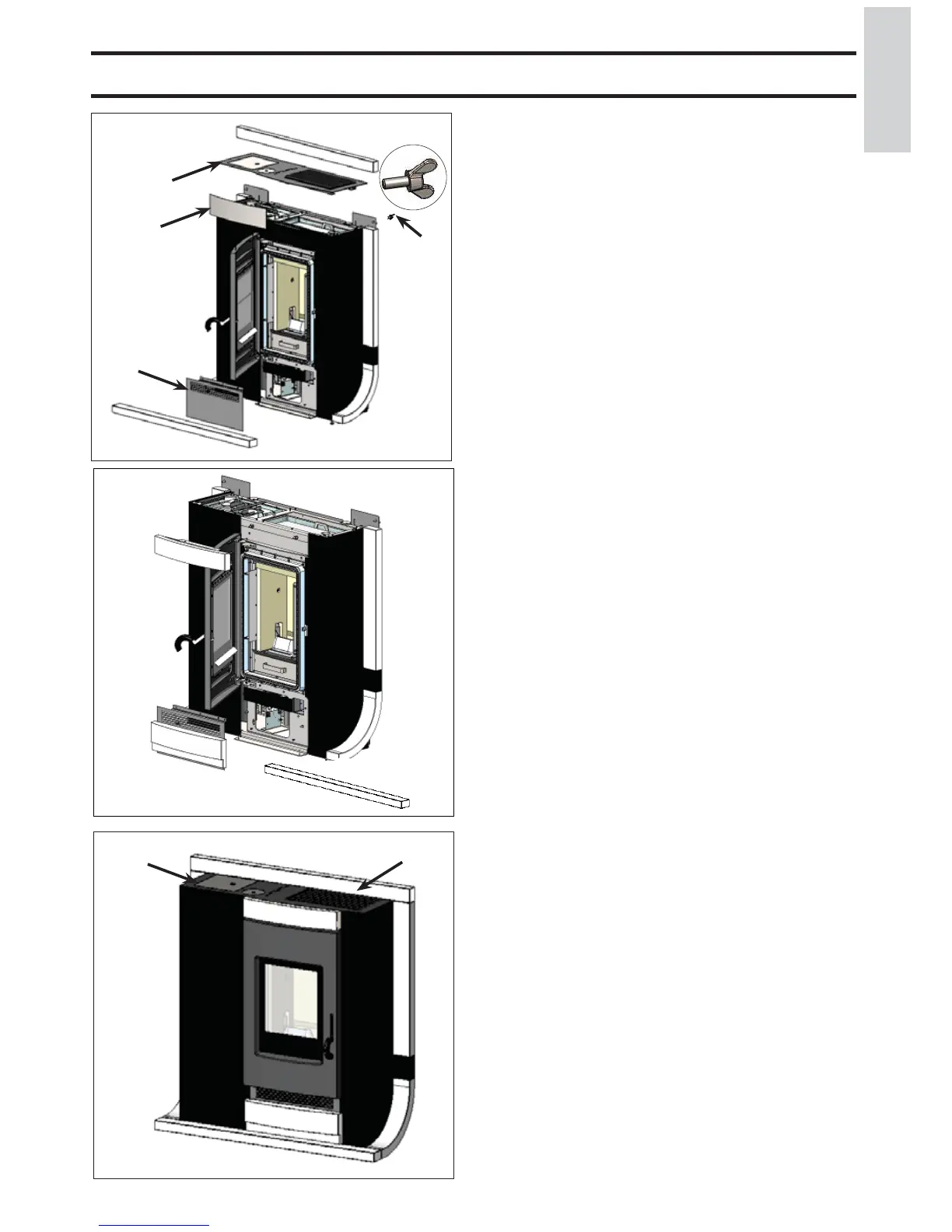

MONTAGGIO INSERTI IN MARMO - OPTIONAL
Ŏ g. 1
Ŏ g. 2
Il kit inserti frontali in marmo viene consegnato in imballo di
cartone ed è composto dai seguenti elementi:
• n° 1 inserto superiore in marmo completo di staffa metallica di
fi ssaggio (H - fi g. 2)
• n° 1 inserto inferiore in marmo completo di staffa metallica di
fi ssaggio (I - fi g. 2)
Per il montaggio procedere come segue:
Fig. 1
Aprire l’antina e rimuovere gli elementi in marmo:
- superiore (F) rimuovendo le viti con aletteM6 e le rondelle (X
e Y)
- inferiore (G) sfi landolo semplicemente dai perni di posiziona-
mento
Rimuovere il top in lamiera semplicemente appoggiato, com-
pleto di griglia uscita aria calda (M).
Smontare tramite viti i pannelli metallici superiore (N) e infe-
riore (P).
Fig. 2
Applicare al posto dei pannelli metallici (N e P) gli inserti supe-
riore (H) e inferiore (I) in marmo completi di staffe metallica di
fi ssaggio.
Per il fi ssaggio utilizzare le viti precedentemente smontate.
N.B.: Applicare elemento orizzontale inferiore in marmo (G)
alla struttura prima di montare l’inserto inferiore (I) in marmo
completo di staffa metallica.
Fig. 3
Rimontare il top superiore in lamiera (M), e l’elemento orizzon-
tale superiore in marmo (F) precedentemente smontati.
Per il fi ssaggio utilizzare le viti precedentemente smontate.
F
G
M
N
P
H
I
X/Y
G
Ŏ g. 3
M
F
