EdilKamin Dame User Manual

- 16 -
ITALIANO

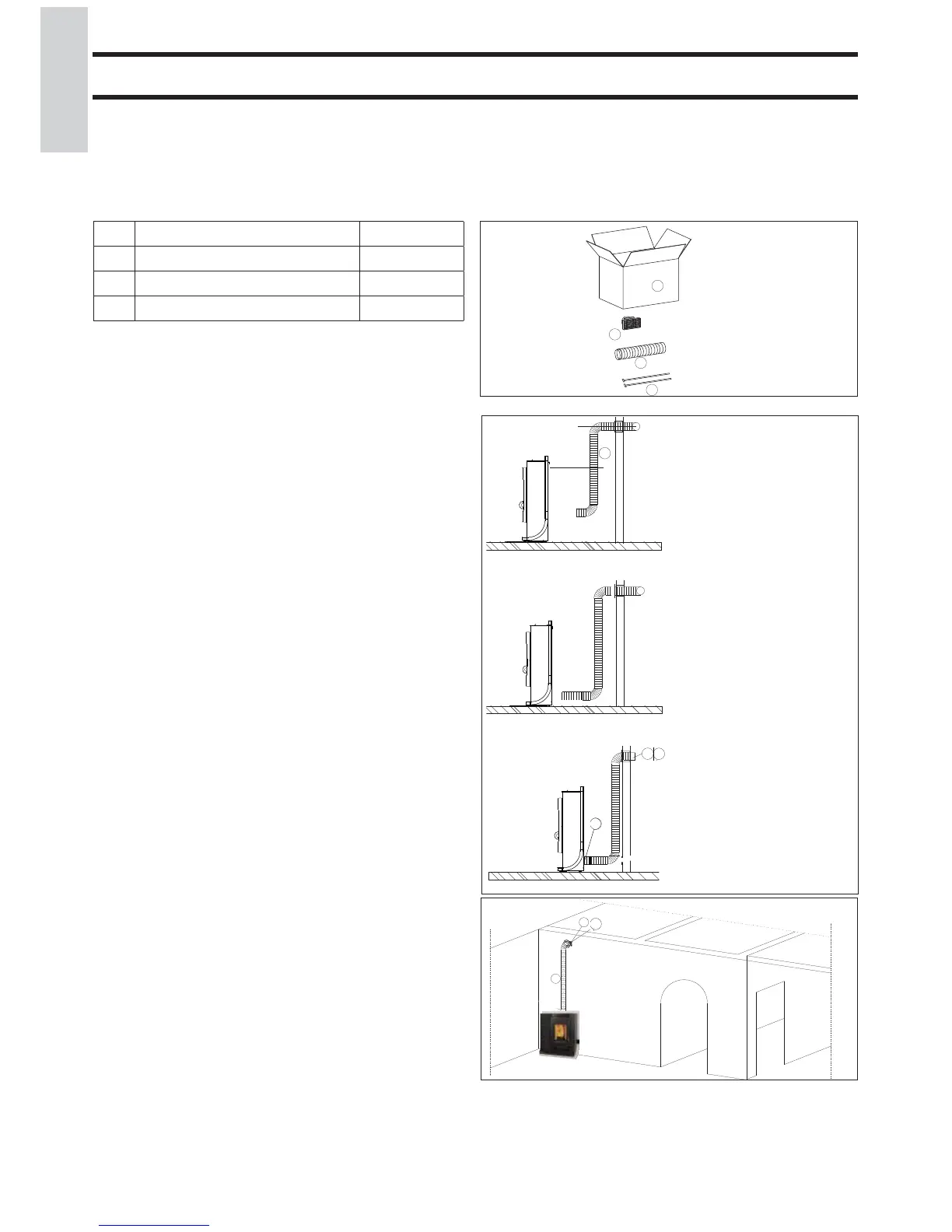

CANALIZZAZIONE ARIA CALDA
KIT 12 (cod. 778150) (optional)
PER CANALIZZARE L’ARIA CALDA IN UN LOCALE
ATTIGUO OLTRE A QUELLO DI INSTALLAZIONE
Composizione:
a Scatola n° 1
b Tubo Ø 8 n° 1
c Bocchetta terminale n° 1
g Fascetta bloccaggio tubi n° 2
g
f
d
c
b
a
e
N.B.:
UTILIZZARE IL KIT RACCORDO INNESTO CANA-
LIZZAZIONE (IN DOTAZIONE) DA POSIZIONARE
SUL RETRO DELLA STUFA, PER IL FISSAGGIO DEL
TUBO DI CANALIZZAZIONE E A CURA DEL CENTRO
DI ASSISTENZA TECNICA AUTORIZZATA RUOTARE
IL VENTILATORE IN POSIZIONE POSTERIORE.
LA PARTE INIZIALE DEL TUBO FLESSIBILE DEVE
ESSERE “DISTESA” COMPLETAMENTE IN MODO DA
ELIMINARE IL CORRUGAMENTO; IN TAL MODO IL
DIAMETRO INTERNO SI ALLARGHERA’ SENSIBIL-
MENTE FAVORENDO L’IMBOCCO.
Procedimento:
- Defi nire il posizionamento della stufa rispetto la muratura
(fi g. a).
- Sistemare la stufa nella posizione defi nitiva.
- Estendere il tubo di alluminio (b) per la canalizzazione dell’a-
ria calda.
- Calzare il tubo in alluminio al bocchettone uscita aria calda
sul retro della stufa (fi g. c) fi ssandolo con fascetta (g).
- Installare la bocchetta terminale (c) al termine del tubo in
alluminio tramite fascetta (g) (fi g. c) nel locale da riscaldare.
b
d
e
Ŏ g. a
Ŏ g. b
b
d
c
8
e
c
8
d
f
g
e
Ŏ g. c
g
g
g
