MONTAGEM INSERÍVEIS EM MÁRMORE - OPCIONAL
O kit inseríveis em mármore é entregue dentro de uma embala-
gem de cartão e é composto pelos seguintes elementos:
• n° 1 inserível superior em mármore com suporte metálico de
fi xação (H - fi g. 2)
• n° 1 inserível inferior em mármore com suporte metálico de
fi xação (I - fi g. 2)
Para a montagem, proceder como segue:

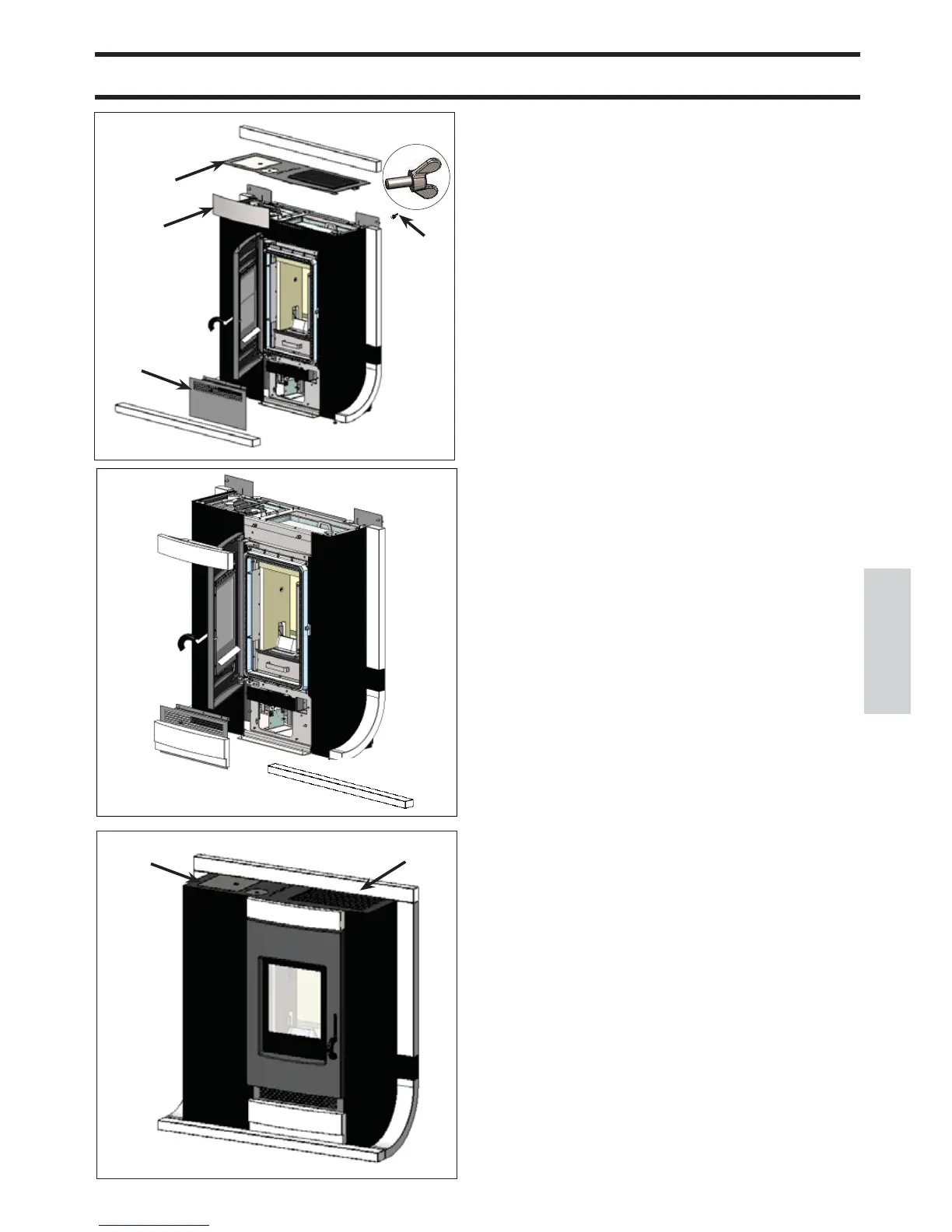

Fig. 1
Abrir a porta e remover os elementos em mármore:
- superior (F) e removendo os parafusos com abas M6 e as
anilhas (X e Y)
- inferior (G) retirando-o simplesmente através dos pernos de
posicionamento
Remover o topo em chapa simplesmente apoiado, com grelha
de saída de ar quente (M).
Desmontar, através dos parafusos, os painéis metálicos supe-
rior (N) e inferior (P).
Fig. 2
Aplicar no lugar dos painéis metálicos (N e P) os inseríveis su-
perior (H) e inferior (I) em mármore com os suportes metálicos
de fi xação.
Para a fi xação, utilizar os parafusos desmontados anteriormente.
N.B: Aplicar o elemento horizontal inferior em mármore (G) na
estrutura antes de montar o inserível inferior (I) em mármore
com o suporte metálico.
Fig. 3
Remontar o topo superior em chapa (M) e o elemento horizon-
tal superior em mármore (F) desmontados anteriormente.
Para a fi xação, utilizar os parafusos desmontados anteriormente.
