- 198 -- 198 -
PORTUGUÊS
g
f
d
c
b
a
e
OBS.:
UTILIZAR O KIT DE UNIÃO DE ENCAIXE DA CANA-
LIZAÇÃO (FORNECIDO COM O APARELHO), A PO-
SICIONAR NA PARTE TRASEIRA DA SALAMANDRA,
PARA A FIXAÇÃO DO TUBO DE CANALIZAÇÃO E,
AO CUIDADO DO CENTRO DE ASSISTÊNCIA TÉCNI-
CA AUTORIZADO, RODAR O VENTILADOR PARA A
POSIÇÃO TRASEIRA.
A PARTE INICIAL DA MANGUEIRA DEVE ESTAR
INTEIRAMENTE “ESTICADA” PARA ELIMINAR AS
DOBRAS; DESTA FORMA O DIÂMETRO INTERIOR
SE ALARGARÁ SENSIVELMENTE E FAVORECERÁ O
ENCAIXE.

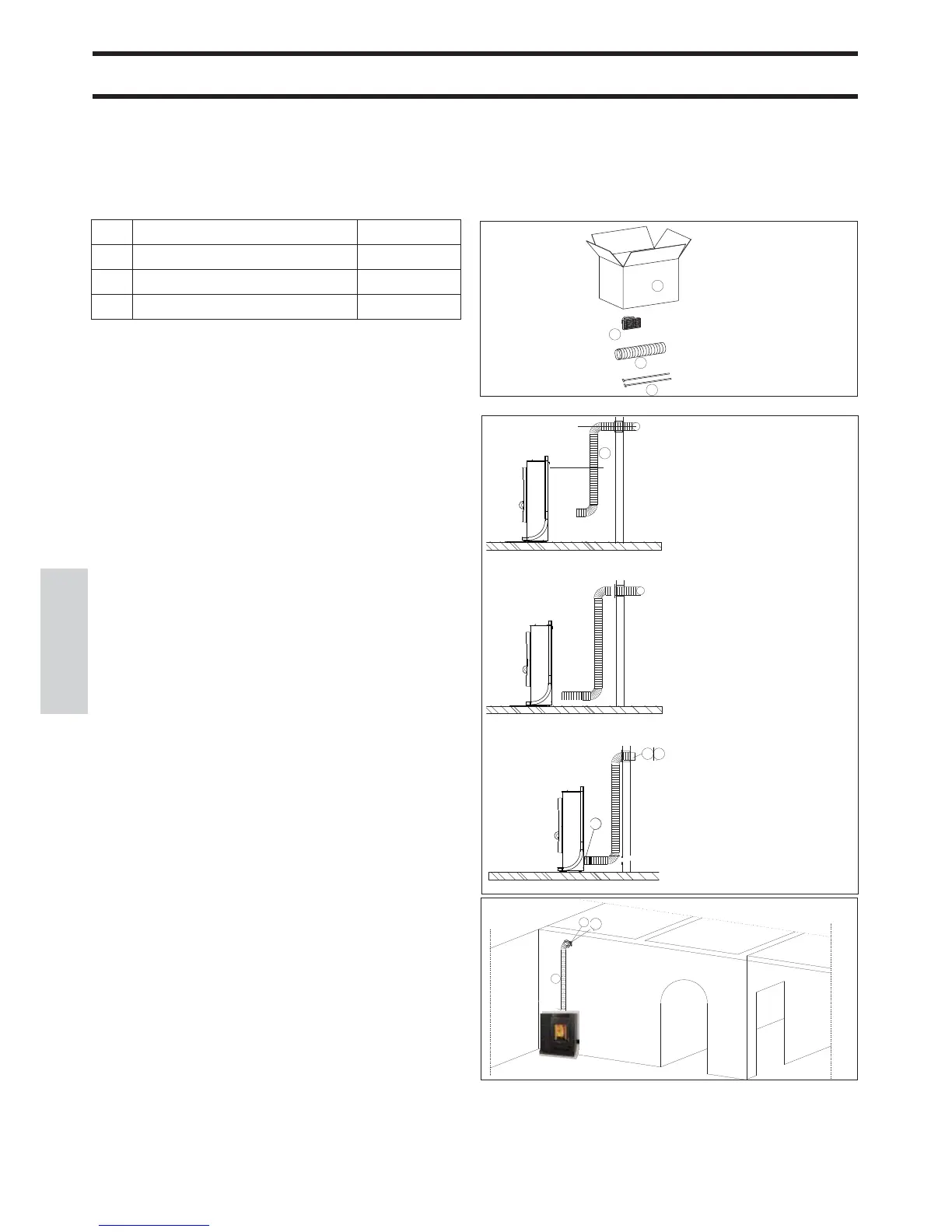

Procedimento:
- Defi nir o posicionamento da caldeira relativamente às paredes
(fi g. a).
- Arrumar a caldeira na posição defi nitiva.
- Estender o tubo de alumínio (b) para a canalização do ar
quente.
- Prender o tubo de alumínio no bocal da saída de ar quente na
parte de trás da estufa (fi g. c) e fi xá-lo com uma braçadeira (g).
- Instalar o bocal terminal (c) e o respectivo tubo de alumínio
(g) (fi g. c).
b
d
e
Ŏ g. a
Ŏ g. b
b
d
c
8
e
c
8
d
f
g
e
Ŏ g. c
g
g
g
CANALIZAÇÃO DO AR QUENTE
JOGO 12 (cód. 778150) opcional
PARA CANALIZAR O AR QUENTE ATÉ UM
APOSENTO AO LADO DE ONDE A CALDEI-
RA ESTEJA INSTALADA
a Caixa 1
b Tubo Ø 8 1
c Bocal terminal 1
d
Abraçadeira de Ŏ xação dos tubos
2
