INSTALLATION INSERTS EN MARBRE, EN OPTION
Ŏ g. 1
Ŏ g. 2
Le kit inserts frontal en marbre est livré dans un emballage de
carton et il est composé des éléments suivants:
• n° 1 insert supérieur en marbre complet d’étrier de fi xation
(H - fi g. 2)
• n° 1 insert inferieur en marbre complet d’étrier de fi xation (I -
fi g. 2)
Pour l’installation suivre les instructions suivante:

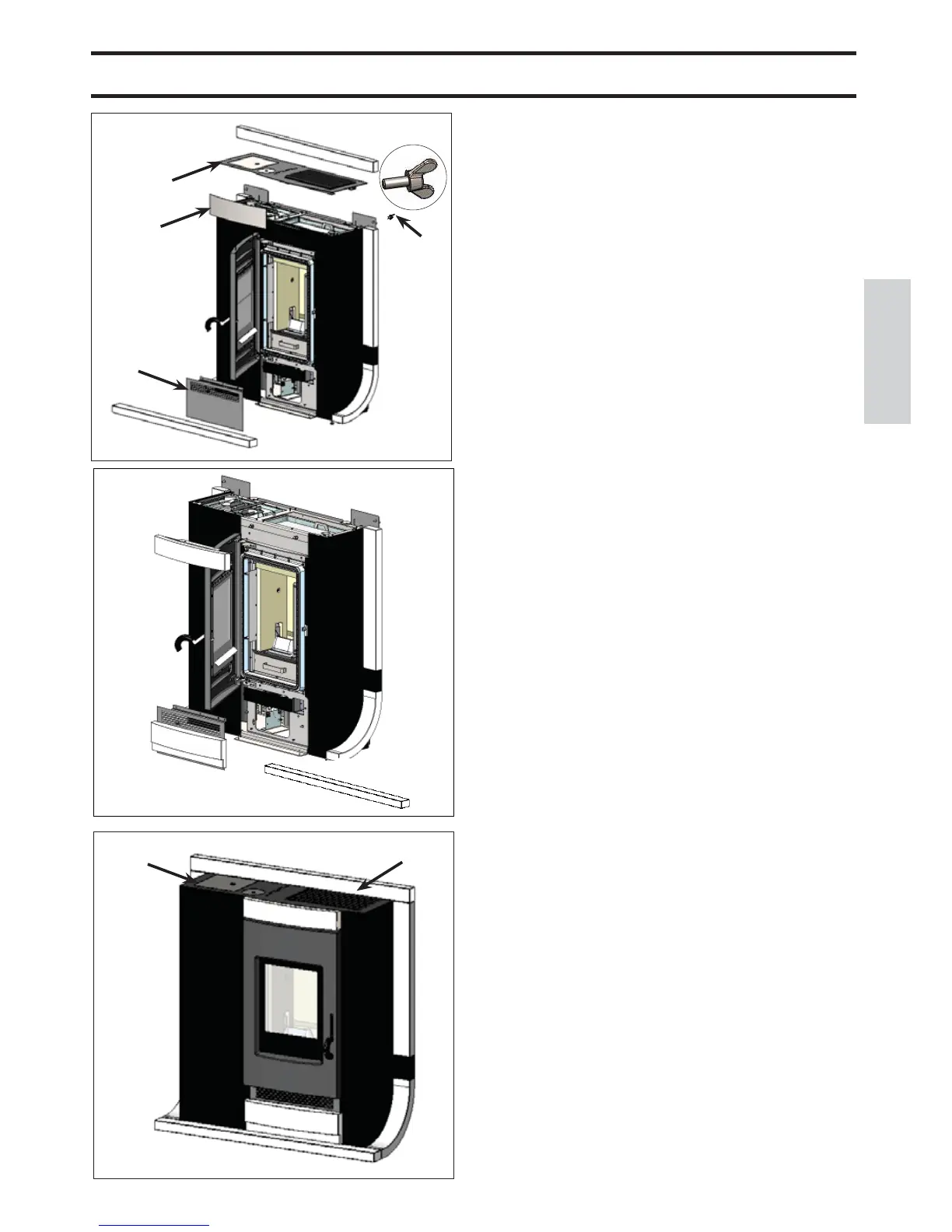

Fig. 1
Ouvrir la porte et enlever les éléments en marbre:
- supérieur (F) en enlevant les vis M6 et les rondelles (X e Y)
- inferieure (G) en le défi lant simplement des pivots de posi-
tionnement
Enlever le top en tôle qui est seulement appuyé, complet de
grille sortie air chaud (M).
Démonter les vis des panneaux métalliques supérieur (N) et
inferieur (P)
Fig. 2
Installer les inserts supérieur (H) et inferieur (I) en marbre com-
plet d’étrier de fi xation au lieu des panneaux métalliques.
Pour la fi xations, utiliser les vis démonter précédemment.
N.B.: Installer l’élément horizontal inferieur en marbre (G) à la
structure avant l’installation de l’insert inferieur (I) en marbre,
complet d’étrier de fi xation.
Fig. 3
Remonter le top supérieur en tôle (M), et l’élément horizontal
supérieur en marbre (F) démonter précédemment
Pour la fi xation, utiliser le même vis.”
F
G
M
N
P
H
I
X/Y
G
Ŏ g. 3
M
F
