- 68 -
FRANÇAIS
g
f
d
c
b
a
e
N.B.:
POSITIONNER LE KIT DE RACCORDEMENT CA-
NALISATION (FOURNI) SUR L’ARRIÈRE DU POÊLE.
POUR LA FIXATION DU TUBE DE CANALISATION,
CONTACTER LE CENTRE D’ASSISTANCE TECHNI-
QUE AGRÉÉ QUI SE CHARGERA DE TOURNER LE
VENTILATEUR DANS LA POSITION ARRIÈRE.
LA PARTIE INITIALE DU TUYAU FLEXIBLE DOIT
ÊTRE « ÉTENDUE » COMPLÈTEMENT DE MANIÈRE
A ÉLIMINER LE PLISSEMENT. DE CETTE FAÇON,
LE DIAMÈTRE INTÉRIEUR S’ÉLARGIRA SENSIBLE-
MENT, CE QUI FACILITERA L’ASSEMBLAGE.
Procédure
- DéŎ nir le positionnement du poêle par rapport au mur (Ŏ g. a).
- Placer le poêle dans sa position déŎ nitive.
- Étendre le tuyau en aluminium (b) pour la canalisation de l’air
chaud.
- Emmancher le tuyau en aluminium sur l’embout de sortie de
l’air chaud à l’arrière du poêle (Ŏ g. c) en le Ŏ xant au moyen du
collier (g).
- Dans la pièce à chauffer, installer la goulotte terminale (c) sur
la partie Ŏ nale du tuyau en aluminium au moyen du collier (g)
(Ŏ g. c).
b
d
e
Ŏ g. a
Ŏ g. b
b
d
c
8
e
c
8
d
f
g
e
Ŏ g. c
g
g
g

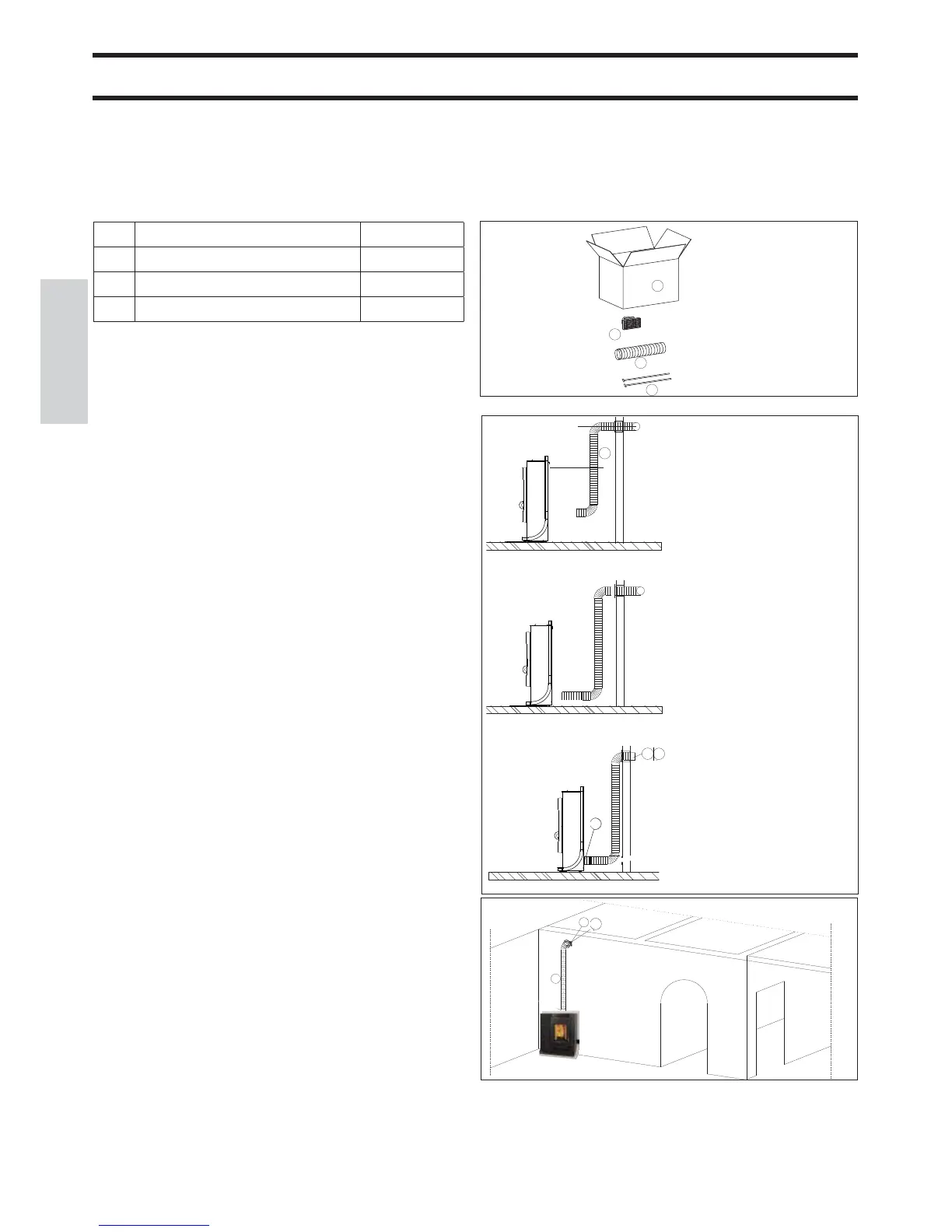

CANALISATION DE L’AIR CHAUD
KIT 12 (code 778150) (optional)
POUR CANALISER L’AIR CHAUD DANS UNE PIÈCE
ADJACENTE À CELLE OÙ LE POÊLE EST INSTALLÉ
Composants :
a Boîte 1
b Tuyau Ø 8 1
c Goulotte terminale 1
g Collier de blocage des tuyaux 2
