- 69 -
FRANÇAIS
f
d
c
b
a
e
g
h
h
i
l
c
g
g
d
f
e
Ŏ g. c
i
b
c
h
h
d
i
g
b
l
l
e
N.B.:
POSITIONNER LE KIT DE RACCORDEMENT CA-
NALISATION (FOURNI) SUR L’ARRIÈRE DU POÊLE.
POUR LA FIXATION DU TUBE DE CANALISATION,
CONTACTER LE CENTRE D’ASSISTANCE TECHNI-
QUE AGRÉÉ QUI SE CHARGERA DE TOURNER LE
VENTILATEUR DANS LA POSITION ARRIÈRE.
LA PARTIE INITIALE DU TUYAU FLEXIBLE DOIT
ÊTRE « ÉTENDUE » COMPLÈTEMENT DE MANIÈRE
A ÉLIMINER LE PLISSEMENT. DE CETTE FAÇON,
LE DIAMÈTRE INTÉRIEUR S’ÉLARGIRA SENSIBLE-
MENT, CE QUI FACILITERA L’ASSEMBLAGE.
Procédure
- DéŎ nir le positionnement du poêle par rapport au mur (Ŏ g. a).
- Démonter le côté métallique droit en retirant les deux vis
arrière (voir page 8 - Ŏ g. 2).
- Étendre le tuyau en aluminium (b) pour la canalisation de l’air
chaud.
- Emmancher le tuyau en aluminium sur l’embout de sortie de
l’air chaud à l’arrière du poêle (Ŏ g. c) en le Ŏ xant au moyen du
collier (g).
- Dans la pièce à chauffer, installer la goulotte terminale (c)
et le tuyau en aluminium correspondant (b) à l’aide du collier
mural (h) et des chevilles avec vis (i-l).
b
d
e
Ŏ g. a
Ŏ g. b
g

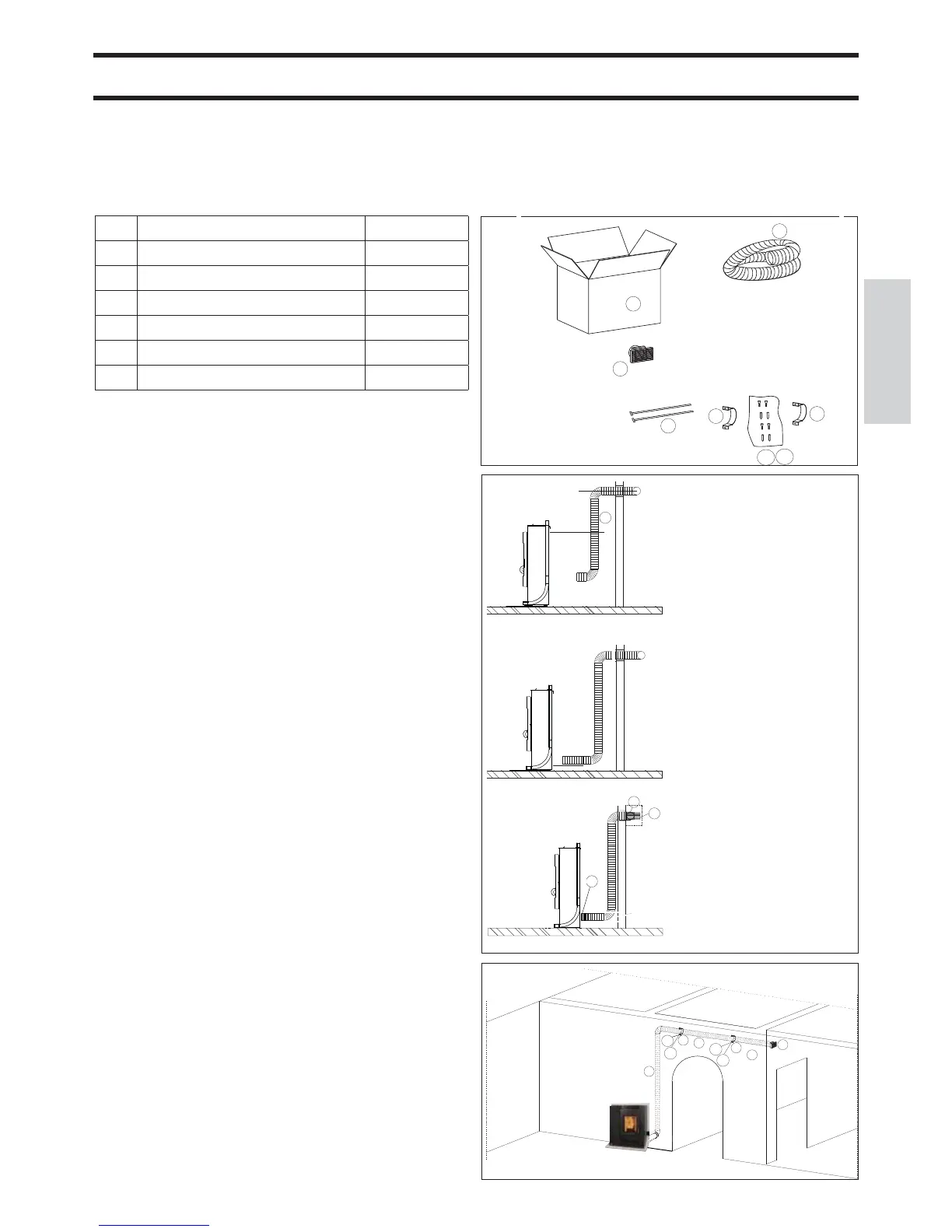

CANALISATION DE L’AIR CHAUD
a
Boîte 1
b
Tuyau Ø 8 1
c
Goulotte terminale 1
g
Collier de blocage des tuyaux 2
h Collier mural 2
i Vis 4
l Chevilles 4
KIT 12 BIS (code 778160) (optional)
POUR CANALISER L’AIR CHAUD DANS UNE PIÈCE
ÉLOIGNÉE DE CELLE OÙ LE POÊLE EST INSTALLÉ
Composants :
