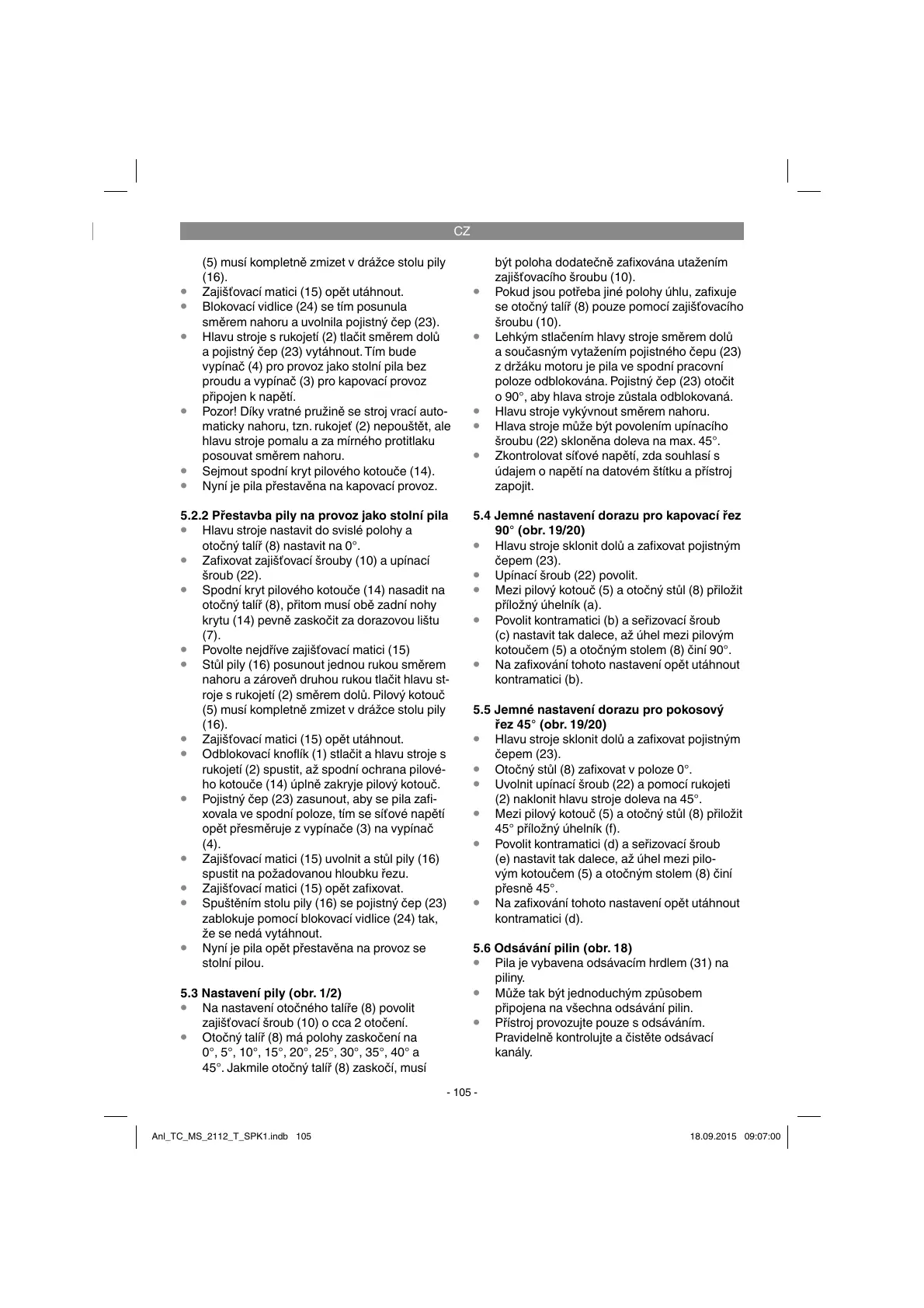

CZ
- 105 -
(5) musí kompletně zmizet v drážce stolu pily
(16).
•
Zajišťovací matici (15) opět utáhnout.
•
Blokovací vidlice (24) se tím posunula
směrem nahoru a uvolnila pojistný čep (23).
•
Hlavu stroje s rukojetí (2) tlačit směrem dolů
a pojistný čep (23) vytáhnout. Tím bude
vypínač (4) pro provoz jako stolní pila bez
proudu a vypínač (3) pro kapovací provoz
připojen k napětí.
•
Pozor! Díky vratné pružině se stroj vrací auto-
maticky nahoru, tzn. rukojeť (2) nepouštět, ale
hlavu stroje pomalu a za mírného protitlaku
posouvat směrem nahoru.
•
Sejmout spodní kryt pilového kotouče (14).
•
Nyní je pila přestavěna na kapovací provoz.
5.2.2 Přestavba pily na provoz jako stolní pila
•
Hlavu stroje nastavit do svislé polohy a
otočný talíř (8) nastavit na 0°.
•
Zafixovat zajišťovací šrouby (10) a upínací
šroub (22).
•
Spodní kryt pilového kotouče (14) nasadit na
otočný talíř (8), přitom musí obě zadní nohy
krytu (14) pevně zaskočit za dorazovou lištu
(7).
•
Povolte nejdříve zajišťovací matici (15)
•
Stůl pily (16) posunout jednou rukou směrem
nahoru a zároveň druhou rukou tlačit hlavu st-
roje s rukojetí (2) směrem dolů. Pilový kotouč
(5) musí kompletně zmizet v drážce stolu pily
(16).
•
Zajišťovací matici (15) opět utáhnout.
•
Odblokovací knoflík (1) stlačit a hlavu stroje s
rukojetí (2) spustit, až spodní ochrana pilové-
ho kotouče (14) úplně zakryje pilový kotouč.
•
Pojistný čep (23) zasunout, aby se pila zafi-
xovala ve spodní poloze, tím se síťové napětí
opět přesměruje z vypínače (3) na vypínač
(4).
•
Zajišťovací matici (15) uvolnit a stůl pily (16)
spustit na požadovanou hloubku řezu.
•
Zajišťovací matici (15) opět zafixovat.
•
Spuštěním stolu pily (16) se pojistný čep (23)
zablokuje pomocí blokovací vidlice (24) tak,
že se nedá vytáhnout.
•
Nyní je pila opět přestavěna na provoz se
stolní pilou.
5.3 Nastavení pily (obr. 1/2)
•
Na nastavení otočného talíře (8) povolit
zajišťovací šroub (10) o cca 2 otočení.
•
Otočný talíř (8) má polohy zaskočení na
0°, 5°, 10°, 15°, 20°, 25°, 30°, 35°, 40° a
45°. Jakmile otočný talíř (8) zaskočí, musí
být poloha dodatečně zafixována utažením
zajišťovacího šroubu (10).
•
Pokud jsou potřeba jiné polohy úhlu, zafixuje
se otočný talíř (8) pouze pomocí zajišťovacího
šroubu (10).
•
Lehkým stlačením hlavy stroje směrem dolů
a současným vytažením pojistného čepu (23)
z držáku motoru je pila ve spodní pracovní
poloze odblokována. Pojistný čep (23) otočit
o 90°, aby hlava stroje zůstala odblokovaná.
•
Hlavu stroje vykývnout směrem nahoru.
•
Hlava stroje může být povolením upínacího
šroubu (22) skloněna doleva na max. 45°.
•
Zkontrolovat síťové napětí, zda souhlasí s
údajem o napětí na datovém štítku a přístroj
zapojit.
5.4 Jemné nastavení dorazu pro kapovací řez
90° (obr. 19/20)
•
Hlavu stroje sklonit dolů a zafixovat pojistným
čepem (23).
•
Upínací šroub (22) povolit.
•
Mezi pilový kotouč (5) a otočný stůl (8) přiložit
příložný úhelník (a).
•
Povolit kontramatici (b) a seřizovací šroub
(c) nastavit tak dalece, až úhel mezi pilovým
kotoučem (5) a otočným stolem (8) činí 90°.
•
Na zafixování tohoto nastavení opět utáhnout
kontramatici (b).
5.5 Jemné nastavení dorazu pro pokosový
řez 45° (obr. 19/20)
•
Hlavu stroje sklonit dolů a zafixovat pojistným
čepem (23).
•
Otočný stůl (8) zafixovat v poloze 0°.
•
Uvolnit upínací šroub (22) a pomocí rukojeti
(2) naklonit hlavu stroje doleva na 45°.
•
Mezi pilový kotouč (5) a otočný stůl (8) přiložit
45° příložný úhelník (f).
•
Povolit kontramatici (d) a seřizovací šroub
(e) nastavit tak dalece, až úhel mezi pilo-
vým kotoučem (5) a otočným stolem (8) činí
přesně 45°.
•
Na zafixování tohoto nastavení opět utáhnout
kontramatici (d).
5.6 Odsávání pilin (obr. 18)
•
Pila je vybavena odsávacím hrdlem (31) na
piliny.
•
Může tak být jednoduchým způsobem
připojena na všechna odsávání pilin.
•
Přístroj provozujte pouze s odsáváním.
Pravidelně kontrolujte a čistěte odsávací
kanály.
